Замена экрана Toshiba Excite 7
Замена экрана планшета Toshiba Excite 7 может быть сложной, но при наличии правильного инструмента и соблюдении осторожности вы сможете завершить ремонт. Это руководство шаг за шагом проведёт вас через процесс замены экрана на планшете Toshiba Excite 7. В планшете установлен 7-дюймовый TFT LCD сенсорный дисплей с разрешением 1024 x 600 пикселей для насыщенной картинки. Если экран вашего планшета треснул или разбит, пожалуйста, обратитесь к инструкциям по разбитым стеклам перед началом этого руководства. Для успешного результата убедитесь, что у вас есть подходящие инструменты и запасной экран.
Шаг 1
Снимите заднюю крышку.
Работайте ногтем или плоским предметом под уплотнением крышки. Начните с верхнего правого угла прямо над фронтальной камерой — это «слабое место» устройства.
После того как вы поддёте первый защёлк, проведите плоским предметом вдоль периметра крышки, пока крышка не сможет быть снята. Вы должны услышать, как защёлки отщёлкиваются.
Шаг 2
Удалите любой чёрный скотч с устройства.
Сохраните скотч — он понадобится для возвращения на место после завершения работы.
Шаг 3
Отключите провода от батареи.
Батарея — это чёрный прямоугольник в центре устройства. К батарее прикреплены два жгута проводов: один непосредственно над батареей и один справа от неё.
Шаг 4
Открутите батарею от устройства.
В устройстве 5 винтов, которые нужно снять; сохраните винты.
Шаг 5
У батареи есть одна защёлка, которую нужно снять. Защёлка расположена в нижнем правом углу батареи прямо над правым динамиком. Динамики и провода не закреплены на батарее, они могут отпасть.
Отожмите защёлку назад, затем поднимите батарею вверх.
Шаг 6

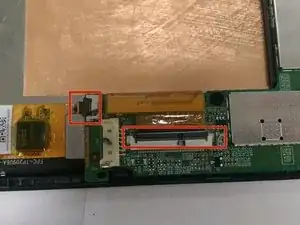

Экран подключён к плате двумя «датными кабелями» (оранжевые ленты). Данные кабели состоят из трёх рабочих компонентов: кабели, белая разъёмная колодка и чёрный фиксатор.
Аккуратно откиньте чёрный фиксатор вверх и отсоедините датные кабели.
Шаг 7

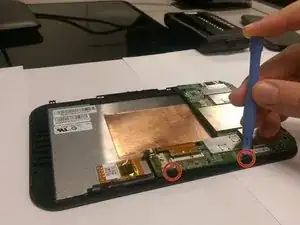

Снимите плату, аккуратно выведя её из защёлок, расположенных сразу справа от платы.
Шаг 8

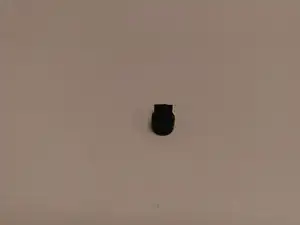

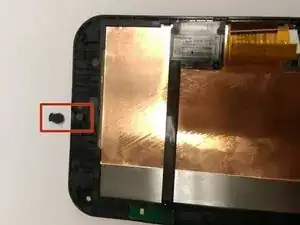

На экране есть резиновое изделие, поддерживающее переключатель регулировки громкости.
Снимите резиновое изделие со старого экрана.
Обязательно сохраните резиновое изделие для установки в новый экран.
Для установки запасного экрана выполните остальные шаги в обратном порядке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
