Замена материнской платы Envizen V100M

Отверткой ifixit PH00 вывинтите два винта на боковой стороне планшета, удерживающие заднюю крышку.

Два винта для задней крышки: диаметр 1,5 мм, длина 3,5 мм

Подденьте по краю корпуса, чтобы отделить заднюю крышку от корпуса устройства.

Динамики прикреплены к сборке задней крышки и материнской плате, поэтому снимайте аккуратно.

Снимите непроводящую ленту, расположенную на сборке аккумулятора и материнской платы.

Подставьте лопатку ifixit под аккумулятор и продвигайтесь вдоль его стороны, освобождая его от клея.

Извлеките аккумулятор из Envizen V100M.

Удалите припой с красного и черного проводов аккумулятора, припаянных к материнской плате. Здесь руководство по пайке.

Снимите красный и черный провода с материнской платы пинцетом. Если пинцет не справляется, можно применять нагрев для размягчения припоя и удаления проводов.

Удалите черный и белый провода с материнской платы. Эти провода питают ЖК-дисплей. Сначала попробуйте снять провода пинцетом, при затруднении используйте нагрев для размягчения припоя и снятия проводов.

Примечание: при окончательной установке не забудьте расположить черный и белый провода так же, как показано на фотографии.

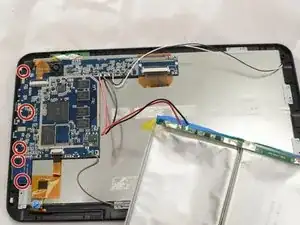

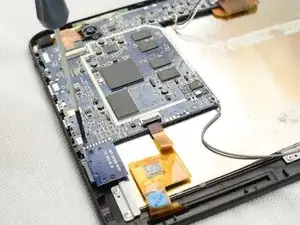

Вывинтите пять винтов, фиксирующих сборку материнской платы, используя отвертку ifixit PH00.

Эти винты также имеют диаметр 1,5 мм и длину 3,5 мм

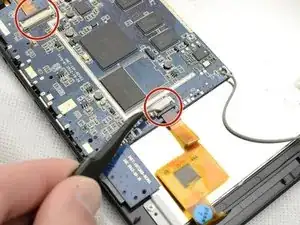

Отсоедините три ленточных кабеля от их разъемов.

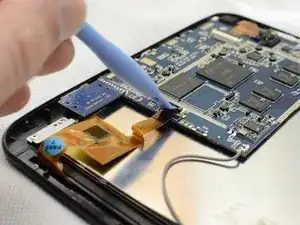

Используя инструмент для поддевания, аккуратно поднимите держатель, чтобы кабель вышел.

Удалите припой, удерживающий белый ленточный кабель, здесь руководство по пайке.

Затем переверните материнскую плату, чтобы получить доступ к винтам задней камеры.

Будьте очень осторожны, чтобы не порвать провода камеры. Аккуратно переворачивайте материнскую плату, не натягивая провода.

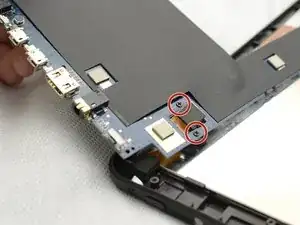

Открутите камеру с задней стороны материнской платы с помощью отвертки ifixit PH00.

Аккуратно нажмите на черный пластиковый крепеж, удерживающий камеру. Крепеж должен легко выскочить.

Винты для монтажного кронштейна также имеют диаметр 1,5 мм и длину 3,5 мм.

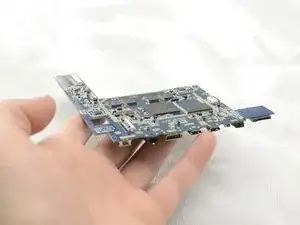

Теперь материнская плата полностью извлечена из планшета.

Поместите материнскую плату в место, свободное от статического электричества
