Замена ЖК-экрана Envizen V100M

Снимите два винта на боковой стороне планшета, которые удерживают заднюю крышку, используя отвертку ifixit PH00.

Два винта для задней крышки: диаметр 1,5 мм, длина 3,5 мм

Подденьте по краю корпуса, чтобы отделить заднюю крышку от устройства.

Динамики прикреплены к задней крышке и плате, поэтому снимайте осторожно.

Снимите непроводящую ленту, расположенную на аккумуляторе и плате.

Просуньте лопатку ifixit под аккумулятор и двигайтесь по его стороне, освобождая его от клея, удерживающего его.

Извлеките аккумулятор из Envizen V100M.

Удалите припой с красного и черного проводов аккумулятора, припаянных к плате. Здесь инструкция по пайке.

Снимите красный и черный провода с платы с помощью пинцета. Если пинцет не справляется, можно нагреть припой, чтобы ослабить соединение и снять провода.

Удалите черный и белый провода с материнской платы. Эти провода питают ЖК-экран. Снимайте черный и белый провода сначала пинцетом, а при затруднении используйте нагрев для ослабления припоя, чтобы снять провода.

Примечание: при окончательной установке не забудьте расположить черный и белый провода так же, как на изображении.

Удалите пять винтов, удерживающих плату, используя отвертку ifixit PH00.

Эти винты также имеют диаметр 1,5 мм и длину 3,5 мм

Отсоедините три шлейфа от их разъемов.

Используя поддевной инструмент, аккуратно приподнимите удерживающую планку, позволяя шлейфу выскользнуть.

Удалите припой, удерживающий белый шлейф, здесь инструкция по пайке.

Затем переверните плату, чтобы получить доступ к винтам для тыльной камеры.

Будьте очень осторожны, чтобы не порвать провода камеры. Аккуратно переворачивайте плату, не напрягая провода.

Открутите камеру с задней части платы, используя отвертку ifixit PH00.

Аккуратно нажмите на черную пластиковую скобу, удерживающую камеру. Скоба должна легко выйти.

Винты крепления скобы также имеют диаметр 1,5 мм и длину 3,5 мм.

Теперь материнская плата полностью извлечена из планшета.

Поместите плату в антистатическое место

Отсоедините три шлейфа от их разъемов

Используя поддевной инструмент, аккуратно приподнимите удерживающую планку, позволяя шлейфу выскользнуть.

Удалите припой, удерживающий белый шлейф, здесь инструкция по пайке.

Затем переверните плату, чтобы получить доступ к винтам для тыльной камеры.

Будьте очень осторожны, чтобы не порвать провода камеры. Аккуратно переворачивайте плату, не напрягая провода.

Открутите камеру с задней части платы, используя отвертку ifixit PH00.

Аккуратно нажмите на черную пластиковую скобу, удерживающую камеру. Скоба должна легко выйти.

Камера теперь отделена от узла платы и может быть заменена.

Винты крепления скобы также имеют диаметр 1,5 мм и длину 3,5 мм.

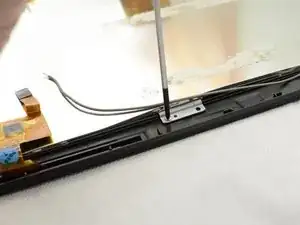

Снимите шесть скоб по периметру ЖК-экрана, используя отвертку ifixit PH00.

12 винтов, удерживающих монтажные скобы, имеют диаметр 1,5 мм и длину 2,8 мм

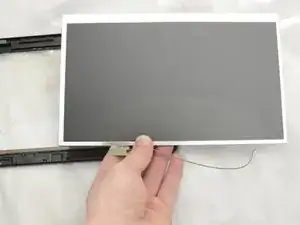

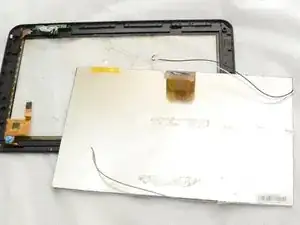

Теперь ЖК-экран можно извлечь из пластикового корпуса планшета.
