Замена разъёма для наушников Dell Streak 7
Используйте это руководство, чтобы заменить разъём для наушников на вашем Dell Streak 7. В этом руководстве показано, как снять старый разъём для наушников.
Шаг 1
Вставьте лопатку под панель ёмкостных кнопок и проведите лопаткой по всему периметру.
Рекомендуется прогреть кромки экрана с помощью iOpener, чтобы облегчить снятие.
Шаг 2
Снимите крышку кнопок, отгибая её от планшета.
Шаг 3
С помощью отвертки Torx выкрутите винты длиной 4 мм.
Шаг 4
С помощью отвертки Torx удалите два винта длиной 5 мм.
Шаг 5
Вставьте лопатку под чёрную боковую панель. Проведите лопаткой по всему периметру, пока крышка не снимется.
С помощью отвертки Torx выкрутите два винта длиной 4 мм.
Шаг 6
Используйте лопатку, чтобы пройти по краям устройства и отвёртнуть защёлки, фиксирующие дисплей в корпусе.
Шаг 7
Шлейфы очень чувствительны и склонны к повреждению
Отключите шлейфы, разблокировав разъём и аккуратно вытянув кабель.
Убедитесь, что все кабели отключены перед полным открытием устройства. Несоблюдение этого может привести к повреждению или разрыву кабелей.
Шаг 8

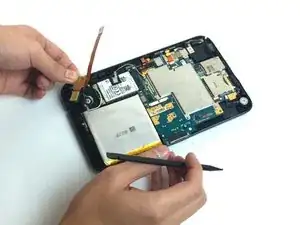

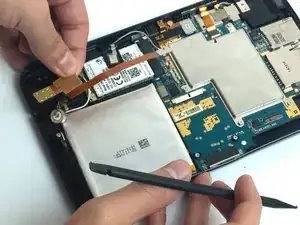

С помощью лопатки отсоедините шлейф, приподняв разъём.
Шлейфы хрупкие и легко ломаются.
Шаг 9

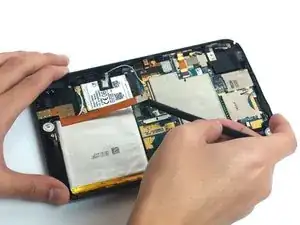

Поднимите разъём для наушников вверх, от корпуса.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
