Замена динамиков Dell Streak 10 Pro

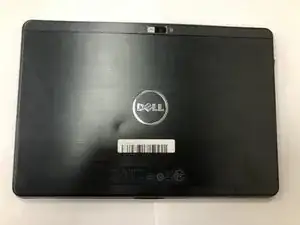

Разместите устройство экраном вниз.

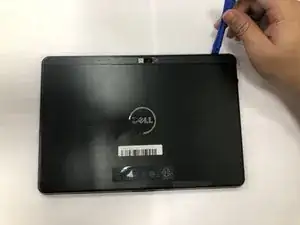

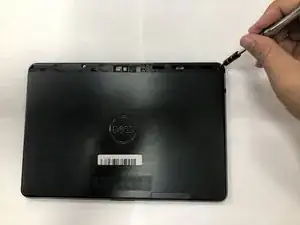

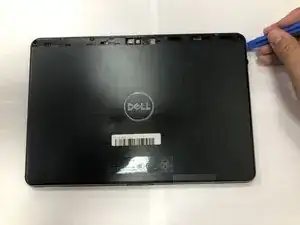

С помощью пластиковых инструментов для вскрытия подденьте верхний сегмент планшета в области камеры.

Снимите сегмент и отложите в сторону.

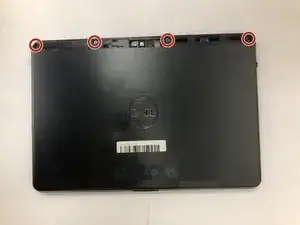

Удалите четыре винта Phillips #0 длиной 4 мм.

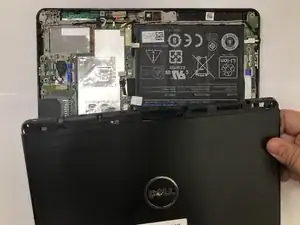

С помощью пластикового инструмента для вскрытия поднимите и снимите заднюю крышку планшета целиком.

Отключите разъём ленточного кабеля без усилий.

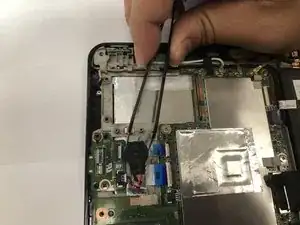

Лучше всего аккуратно тянуть белый разъём прямо из гнезда. С помощью пинцета вытяните белый разъём, к которому подведены красный, зелёный, синий и чёрный провода.

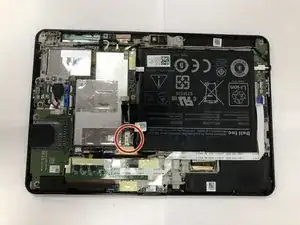

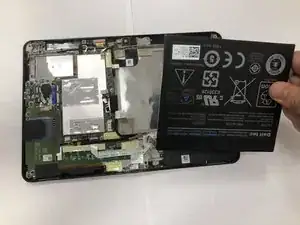

Удалите аккумулятор, аккуратно поддев и вынимая его из корпуса.

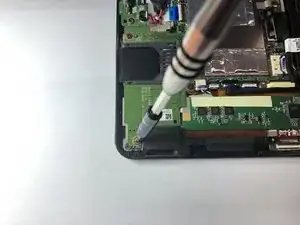

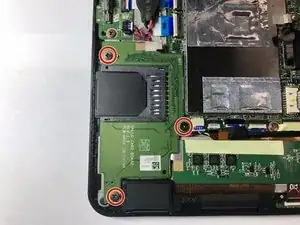

Удалите три винта Phillips #0 длиной 4 мм.

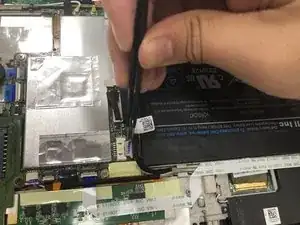

Осторожно приподнимите проволоку в черной изоляции и отведите её в сторону, чтобы она не мешала дальнейшим действиям.

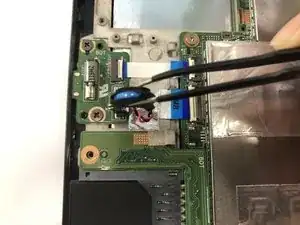

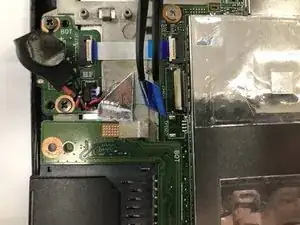

При работе с нулевым усилием вставки аккуратно используйте пинцет, чтобы приподнять белую защёлку, фиксирующую ленточный кабель с синей наконечником.

Затем аккуратно используйте пинцет, чтобы вытянуть ленточный кабель с синей наконечником из разблокированного разъёма.

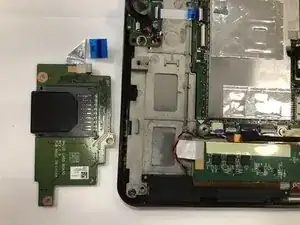

Возьмите плату с разъёмом SD-карты двумя пальцами и аккуратно вытяните её из посадочного места.

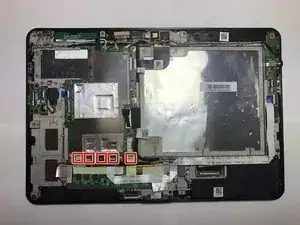

Последовательно требуется отключить пять ленточных кабелей.

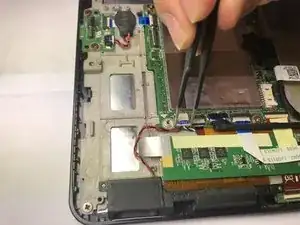

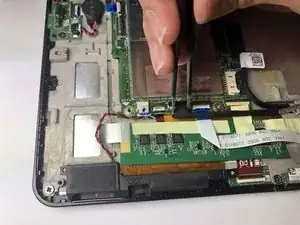

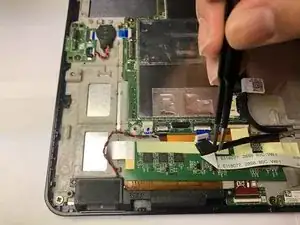

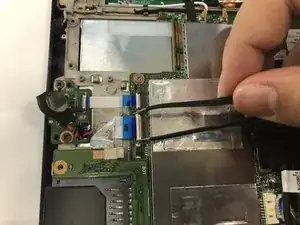

С помощью пинцета аккуратно тяните первый кабель прямо из разъёма ленточного кабеля без усилий.

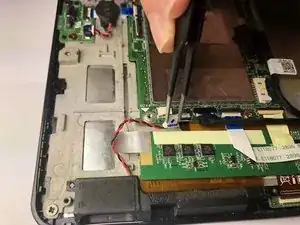

С помощью пинцета аккуратно тяните кабель прямо из разъёма ленточного кабеля без усилий.

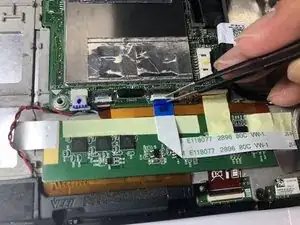

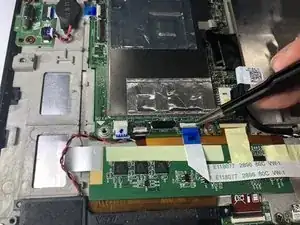

При работе с нулевым усилием вставки аккуратно используйте пинцет, чтобы приподнять белую защёлку, удерживающую ленточный кабель с синей наконечником.

Затем аккуратно извлеките ленточный кабель из гнезда.

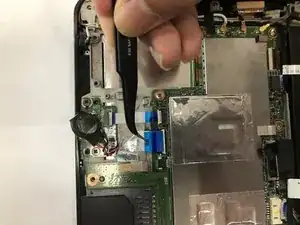

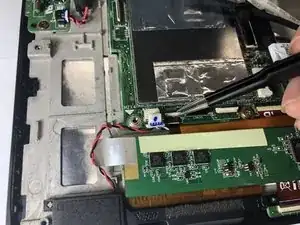

При работе с нулевым усилием вставки аккуратно используйте пинцет, чтобы приподнять белую защёлку, удерживающую провод с оранжевой наконечником.

Затем аккуратно извлеките провод из гнезда.

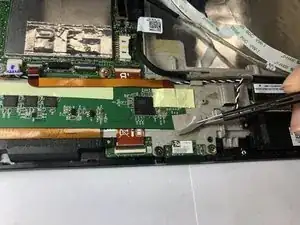

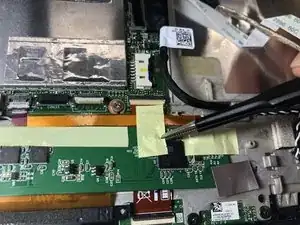

Осторожно снимите клейкие ленты с помощью пинцета.

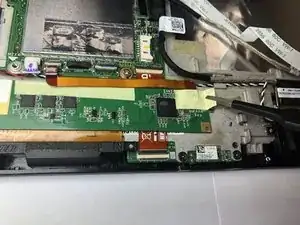

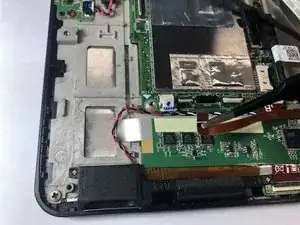

С помощью пинцета аккуратно подденьте фиксирующий язычок на разъёме Zero Insertion Force.

Затем аккуратно отключите оранжевый ленточный кабель.

После снятия всех клейких полос аккуратно приподнимите плату датчика, чтобы не согнуть её.

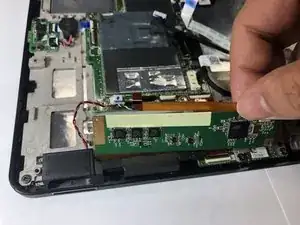

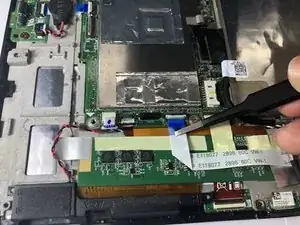

При работе с нулевым усилием вставки аккуратно используйте пинцет, чтобы приподнять белую защёлку, удерживающую оранжевый ленточный кабель.

После подъёма белой защёлки с помощью пинцета аккуратно вытяните оранжевый ленточный кабель.

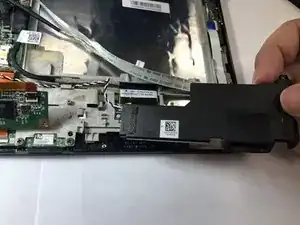

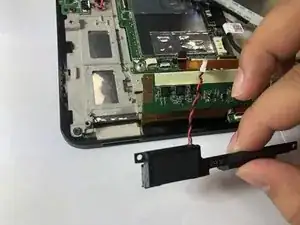

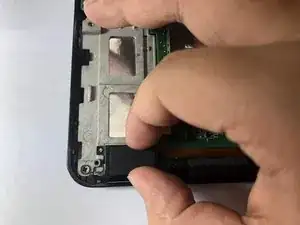

Пальцами пошевелите динамик, пока он не освободится от корпуса. Аккуратно извлеките его из планшета.

Пальцами пошевелите второй динамик, пока он не освободится. Аккуратно извлеките его из планшета.

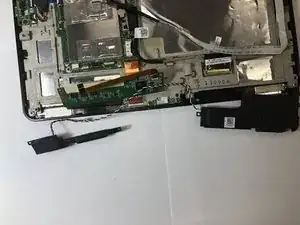

Аккуратно вытяните подключённые динамики.
