Замена задней камеры Dell Streak 10 Pro

Планшеты

Если вам необходимо установить новую заднюю камеру, следуйте этому руководству, чтобы получить доступ к материнской плате и камере. Для выполнения этого руководства вам понадобятся пластиковый инструмент для открывания, отвертка Phillips #0 и пинцет.

Шаг 1

Поместите устройство экраном вниз.

Используя пластиковые инструменты для открывания, аккуратно откройте верхнюю часть планшета, где расположена камера.

Снимите сегмент и отложите его в сторону.

Шаг 2

Удалите четыре винта Phillips #0 длиной 4 мм.

Шаг 3

Используя пластиковый инструмент для открывания, аккуратно снимите весь задний экран планшета.

Шаг 4

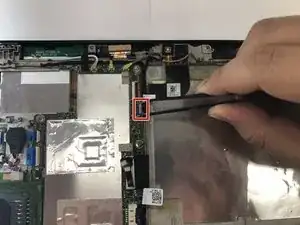

Отключите разъем с ленточным кабелем без усилий.

Лучший способ — аккуратно вытащить белый разъем прямо из гнезда. С помощью пинцета потяните за белый разъем, к которому подсоединены красный, зеленый, синий и черный проводки.

Удалите аккумулятор, осторожно вынув его из устройства.

Шаг 5

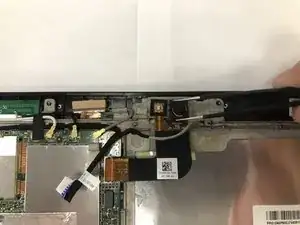

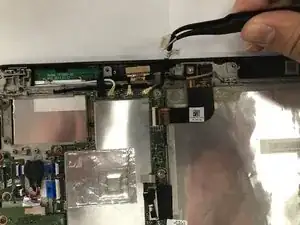

Отключите разъем с ленточным кабелем без усилий. С помощью пинцета аккуратно выньте разъем прямо из гнезда.

Белый разъем подключен к черному проводу.

Шаг 6

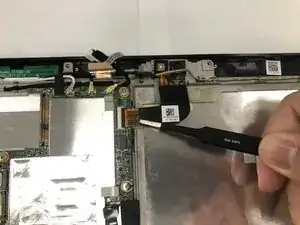

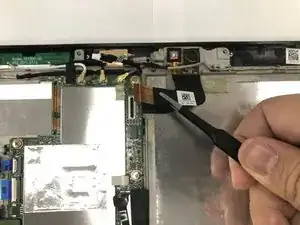

Отключите деликатный ленточный кабель от разъема с нулевым усилием (ZIF).

Чтобы отключить кабель, используйте наконечник лопатки или ноготь, чтобы поднять маленький черный фиксирующий зажим. Затем вы сможете безопасно вынуть кабель.

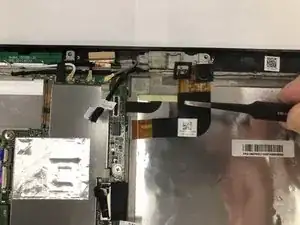

Шаг 7
