Замена GSM-модуля Dell Streak 7
Используйте это руководство для замены GSM-модуля на вашем Dell Streak 7. В этом руководстве показано, как удалить старый GSM-модуль.
Шаг 1
Вставьте лопатку под панель ёмкостных кнопок и проведите лопатку по периметру панели.
Рекомендуется прогреть кромки экрана с помощью iOpener, чтобы облегчить снятие.
Шаг 2
Снимите крышку кнопок, поддев и отводя её от планшета.
Шаг 3
Отверткой Torx выкрутите винты длиной 4 мм.
Шаг 4
Отверткой Torx выкрутите два винта длиной 5 мм.
Шаг 5
С помощью лопатки подденьте чёрную боковую панель. Проведите лопаткой по периметру, пока крышка не снимется.
Отверткой Torx выкрутите два винта длиной 4 мм.
Шаг 6
Пройдитесь лопаткой по краям устройства и отщёлкните фиксаторы, удерживающие дисплей в корпусе.
Шаг 7
Ленточные кабели очень чувствительны и их легко повредить
Отключите ленточные кабели, разблокировав разъём и медленно вытянув кабель.
Убедитесь, что все кабели отключены перед полным открытием устройства. Несоблюдение этого может привести к разрыву кабелей.
Шаг 8

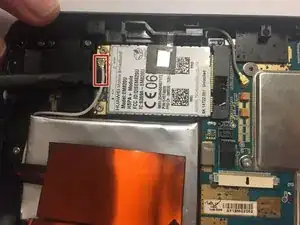

С помощью лопатки отключите антенный кабель, расположенный на модуле.
Шаг 9

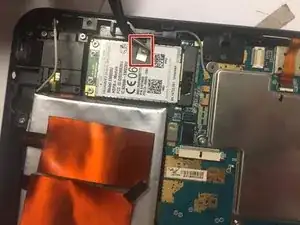

Пинцетом снимите ленту, прикреплённую к GSM-модулю.
Шаг 10

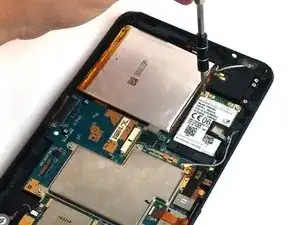

Отверткой Torx выкрутите два винта длиной 3 мм, фиксирующие GSM-модуль.
Шаг 11

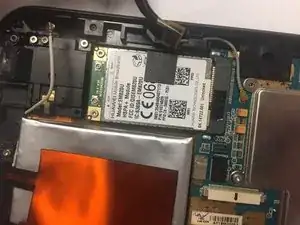

Отсоедините GSM-модуль, приподняв модуль вверх и вынув его из корпуса.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
