Замена аккумулятора Dell Streak 7

Вставьте лопатку под панель емкостных кнопок и проведите лопаткой по кругу до конца.

Рекомендуется прогреть края экрана с помощью iOpener, чтобы облегчить снятие.

Снимите крышку кнопок, поддев и отведя крышку от планшета.

С помощью отвертки Torx выкрутите винты длиной 4 мм.

С помощью отвертки Torx выкрутите два винта длиной 5 мм.

С помощью лопатки подденьте черную боковую панель. Проведите лопаткой по кругу до тех пор, пока крышка не снимется.

С помощью отвертки Torx выкрутите два винта длиной 4 мм.

Проведите лопаткой вдоль краев устройства и отожмите защёлки, которые фиксируют дисплей в корпусе.

Шлейфы очень чувствительны и легко ломаются

Отключите шлейфы, разблокировав разъём и осторожно вытянув кабель.

Убедитесь, что все кабели отключены перед полным открытием устройства. Невыполнение этого условия может привести к повреждению или разрыву кабелей.

С помощью лопатки отсоедините шлейф, поддев и подняв разъём.

Шлейфы хрупкие и легко повреждаются.

Поднимите разъём для наушников вверх, от корпуса.

С помощью лопатки отсоедините антенный кабель, расположенный на модуле.

Пинцетом снимите ленту, прикреплённую к GSM-модулю.

Снимите два винта длиной 3 мм, которые крепят GSM-модуль. Используйте отвертку Torx.

Отсоедините GSM-модуль, подняв модуль вверх и вынув его из корпуса.

С помощью лопатки отсоедините переднюю камеру, поддев и подняв разъём.

С помощью отвертки Torx выкрутите шесть винтов длиной 3 мм.

Поднимите металлическую крышку.

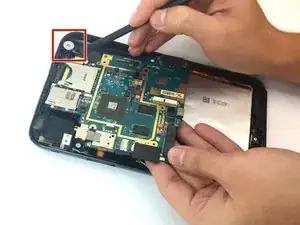

С помощью лопатки подденьте и извлеките вибромотор из корпуса.

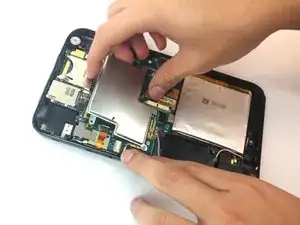

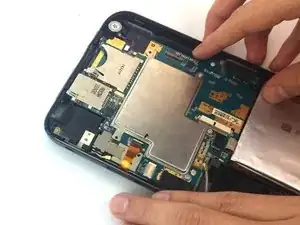

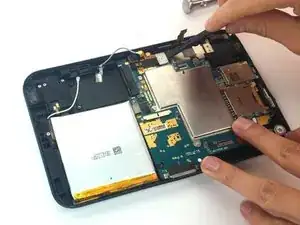

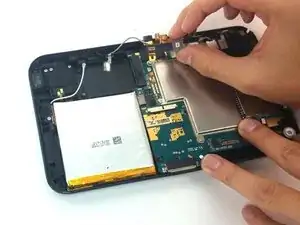

Выньте материнскую плату и аккумулятор.

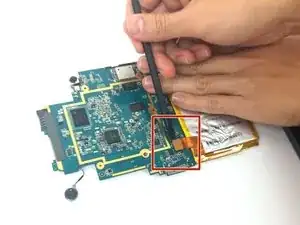

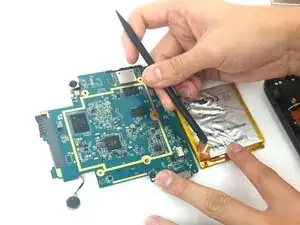

С помощью лопатки подденьте и отсоедините кабель, соединяющий аккумулятор с материнской платой.
