Замена ЖК-дисплея Dell Streak

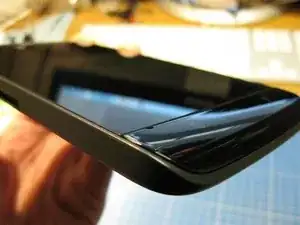

Разборка была довольно простой, но выявила скрытый сюрприз, касающийся внутренней памяти.................................. По краю обычно находится слабое место у этих устройств; продавец на eBay продал около 700 экранов для этой модели. ЖК-экран стоил всего £25, что очень дешево, учитывая, что он якобы является оригинальным стеклом Corning «Gorilla Glass». При более тщательном осмотре оригинального экрана и замены кажется, что это возможно OEM-замена Dell — серийные номера находятся недалеко друг от друга.

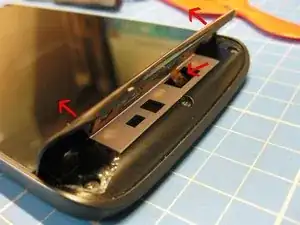

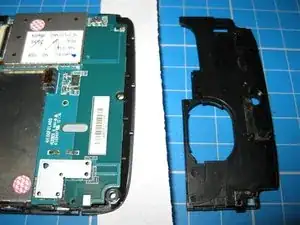

Одно, о чём нужно помнить при выполнении такой работы — заземляйтесь в начале и периодически в ходе операции, чтобы избежать накопления статического электричества и повреждения компонентов. В идеале у нас были бы антистатические браслеты и коврики, но раз этого нет — прикоснитесь к радиатору или корпусу ПК, чтобы разрядить статическое. Подденьте передний край нижней крышки — будьте осторожны, не открывайте слишком сильно из‑за ленточного кабеля с правой средней стороны.

Удалите пять винтов Torx T5

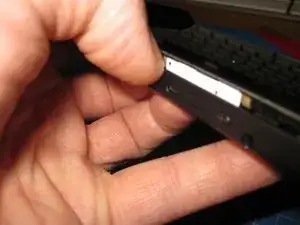

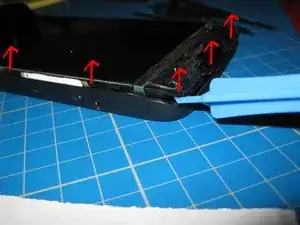

Используйте комбинацию пластикового лопатки и ногтей, чтобы пройти по краю и приподнять его.

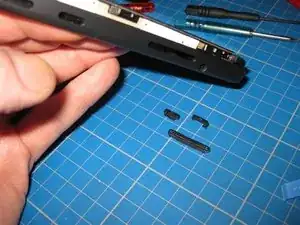

Обратите внимание, что боковые кнопки могут выпадать в корпус, поэтому не потеряйте их; также запомните ориентацию кнопок! Совет: используйте малярную ленту, чтобы зафиксировать кнопки на месте.

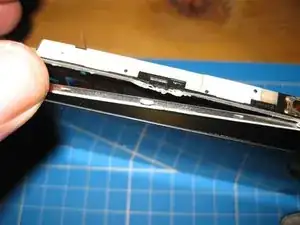

Осторожно подденьте по заднему краю, пока задняя крышка не снимется — не требуется значительных усилий.

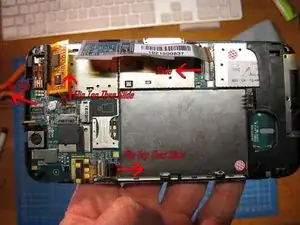

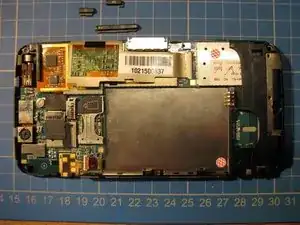

На этом этапе нужно отсоединить четыре ленточных кабеля, но будьте очень осторожны, не повредите их — работайте медленно!

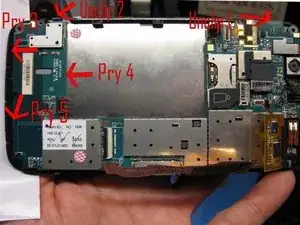

На фото термин «Flip and slide» означает, что нужно перевернуть верхнюю часть пластикового разъёма ленточного кабеля, а затем выдвинуть сам кабель. Если указано «slide», просто сдвиньте кабель прямо наружу.

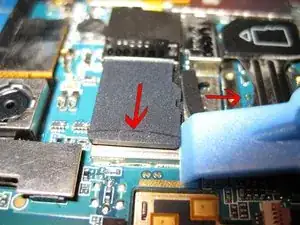

Используя маленькую плоскую отвёртку, сначала подденьте эту сторону, затем приподнимите пластик с противоположной стороны.

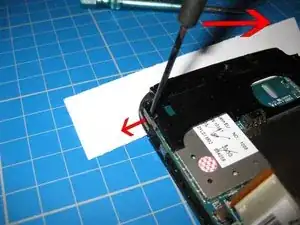

После маркировки верхней стороны «U»-клипс маркером и с помощью плоской отвёртки сдвиньте пять клипс наружу вдоль обоих краёв. Если затрудняетесь, используйте швейную булавку, чтобы начать их вывод.

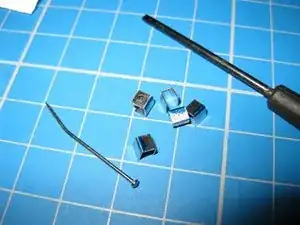

Здесь показаны металлические «U»-клипсы (круглая часть направлена вверх)

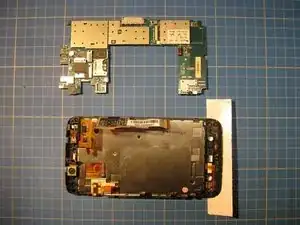

После выполнения действий по изображению плата логики должна просто выпасть. Под местом поддевания есть несколько липких прокладок, так что потребуется небольшое усилие.

Вам нужно выпробовать ЖК-экран из рамки Streak — он держится полоской клея по обеим сторонам. Совет: начинайте с верхнего края экрана телефона, поскольку внизу панели ЖК есть защёлки, которые вставляются внизу, чтобы зафиксировать её. Скорее всего, стекло Gorilla отделится от ЖК, забрав с собой дигитайзер — это нормально.

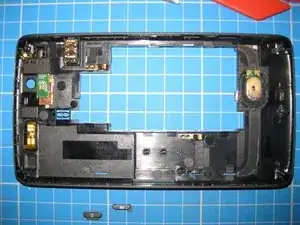

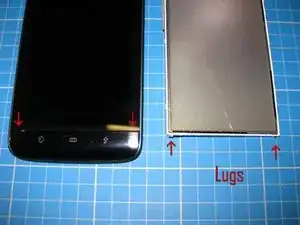

Здесь видны защёлки, которые зацепляются за нижнюю часть шасси, удерживая экран на месте.

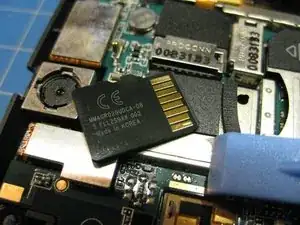

Скрытый внутренний слот для SD‑памяти. Streak выпускается в двух вариантах: 2 ГБ и 4 ГБ, поэтому, полагаю, это можно легко заменить на 4 ГБ без каких‑либо кастомных прошивок и т.п.

Сборка обратная разборке и займёт существенно меньше времени, чем разборка. Единственная проблема может возникнуть, если клеевые полосы оторвались вместе со стеклом Gorilla. Мне пришлось использовать двухсторонний скотч, сложенный вдвое с одной стороны. Готовое устройство

Вот ускоренное в 5× видео сборки.............http://www.youtube.com/watch?feature=pla...
