Замена дисплея Dell Venue 8
Если экран треснул, не реагирует на прикосновения или имеет битые пиксели, возможно, настало время заменить экран. В этом руководстве описана процедура замены экрана на планшете Dell Venue 8
Шаг 1
Удерживайте устройство экраном вверх. Аккуратно вставьте пластиковое раздвижное приспособление в зазор и пройдитесь им по периметру корпуса
Вы услышите щелчки при открытии защелок
Снимите заднюю панель устройства.
Шаг 2
Открутите 14 винтов с помощью отвёртки Torx T-5 (11 чёрных винтов 3,6 мм и три винта 4,45 мм)
Серебристые винты помечены буквой «S» или стикером [S1.6(Silver)]. См. исправленное изображение
Серебристые винты 4,45 мм
Чёрные винты 3,6 мм
Аккуратно разожмите защелки по периметру и снимите внутренний пластиковый корпус.
Шаг 3

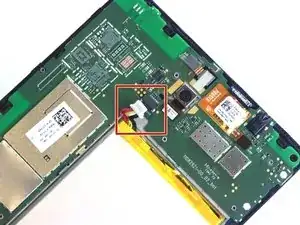

Отсоедините разъём питания от материнской платы, потянув его аккуратно вниз, к нижней части планшета.
Шаг 4

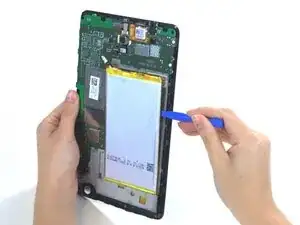

Аккуратно подденьте аккумулятор пластиковым раздвижным приспособлением, чтобы отделить его от устройства.
Аккумулятор прикреплён к планшету лёгким клеевым составом
Шаг 5
Пластиковым раздвижным приспособлением отсоедините разъём динамика от логической платы.
Осторожно: тяните разъём строго вверх, а не наружу
Шаг 6
Снимите динамик, вставив пластиковое раздвижное приспособление в зазор в верхней части динамика и аккуратно поддев его.
Динамик прикреплён лёгким клеевым составом
Шаг 7
Отсоедините разъём дисплея, расположенный рядом с динамиком.
Отсоедините разъём дисплея, расположенный в верхней части планшета.
Шаг 8

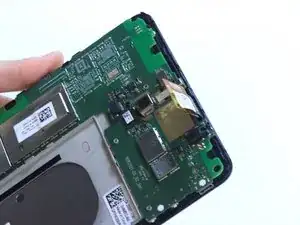

Отсоедините логическую плату от дисплея.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
