Замена материнской платы Dell Venue 7

Используйте лопатку или пальцы, чтобы поддеть заднюю крышку.

Если корпус сильно поврежден, будьте осторожны — осколки могут быть острыми.

Аккуратно отсоедините аккумулятор от материнской платы пальцами или пинцетом.

Снимите аккумулятор, потянув за его края и осторожно отлепив его от основания.

Аккумулятор закреплён на клею, поэтому не бойтесь приложить немного дополнительной силы.

Не сгибайте и не деформируйте аккумулятор — это может привести к пожароопасной ситуации.

Используйте лопатку, чтобы отсоединить камеру от материнской платы.

Снимите камеру с устройства.

Используйте лопатку, чтобы снять ленточный кабель, обхватывающий провод динамика.

Отсоедините провод динамика от материнской платы, поддев разъём лопаткой и приподняв его вверх.

Снимите пластиковую накладку с динамика.

Осторожно потяните за провод и извлеките динамик.

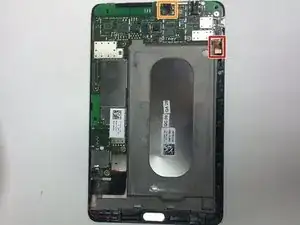

Отсоедините два оставшихся соединения на материнской плате.

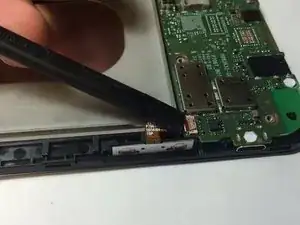

Чтобы снять первый разъём, поднимите защёлку и извлеките ленточный кабель.

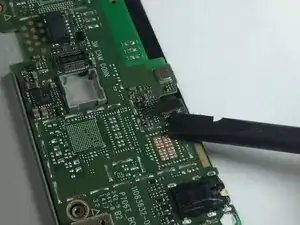

Чтобы снять второй, аккуратно подденьте разъём лопаткой и отсоедините его от материнской платы.

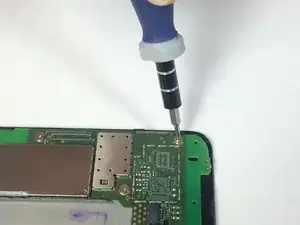

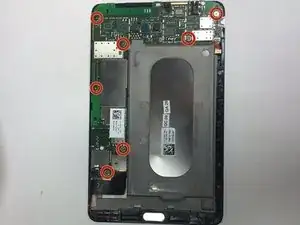

Снимите все 8 винтов с крестообразным шлицем 2,1 мм с материнской платы.

Поднимите и извлеките материнскую плату из устройства.
