Замена материнской платы NuVision Duo 11
Выполните эти шаги, чтобы заменить материнскую плату. Для этого необходимо распаять элементы, прикреплённые к ней. Другие компоненты Вы можете просто отщёлкнуть самостоятельно.
Шаг 1
Вставьте плоский конец нейлоновой лопатки в зазор между задней крышкой и остальной частью устройства.
Пропустите лопатку вдоль каждой стороны, пока не услышите многочисленные щелчки.
Снимите заднюю панель планшета.
Шаг 2

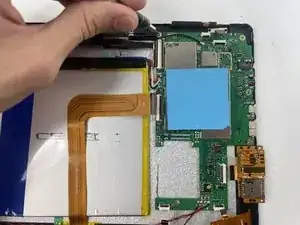

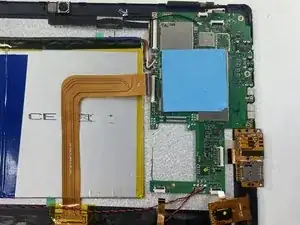

Осторожно удалите куски электрической ленты, которые могут быть приклеены к аккумулятору.
Лента может быть приклеена к проводам; тяните ленту медленно.
Шаг 3

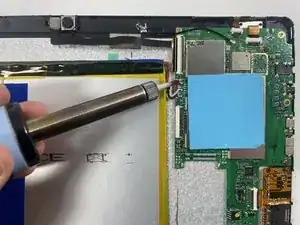

Аккуратно распаяйте аккумулятор от материнской платы.
Для помощи по пайке посетите руководство iFixit How to Solder and Desolder Connections guide.
Шаг 4

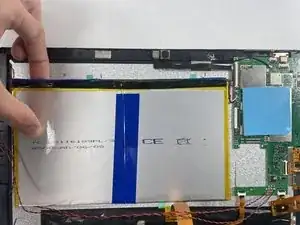

Осторожно отлейте аккумулятор от передней оболочки.
Вы почувствуете сопротивление, поэтому действуйте очень аккуратно.
НЕ протыкайте и не сгибайте аккумулятор. Он может взорваться или протечь токсичными веществами.
Шаг 5
Распаяйте чёрный и красный провода от материнской платы.
Для помощи по пайке посетите руководство iFixit How to Solder and Desolder Connections guide.
Шаг 6
С помощью нейлоновой лопатки подденьте динамики и извлеките их из корпуса.
Динамики могут быть приклеены, поэтому при поддевании будьте осторожны.
Шаг 7

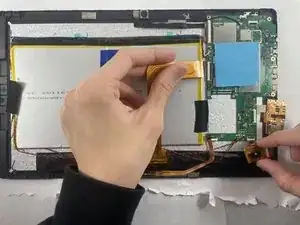

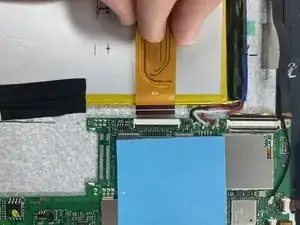

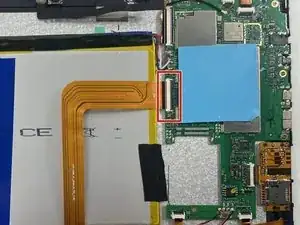

Отключите каждый ленточный кабель от соответствующих защёлок на материнской плате.
Шаг 8
Удалите четыре винта 4.8 мм с материнской платы с помощью отвертки JIS #000.
Шаг 9

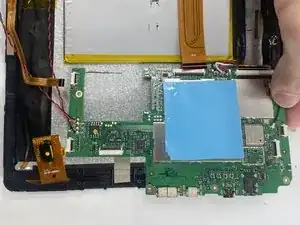

Извлеките материнскую плату из планшета.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы в перерабатывающем центре с сертификатом R2 или e-Stewards.
Перевод руководства с ifixit.com
