Замена экрана/сенсорной панели Kindle Paperwhite 3-го поколения
Amazon Kindle Paperwhite 3-го поколения оснащён шестидюймовым дисплеем с разрешением 300 PPI. Перед началом работы убедитесь, что устройство выключено, и подготовьте пластиковую разделительную лопатку, угловые прецизионные пинцеты и отвёртку PH000.
Шаг 1
Убедитесь, что устройство выключено перед началом работы.
Аккуратно отогните рамку от экрана с помощью пластиковой разделительной лопатки. Начните с углов и двигайтесь вдоль краёв, пока не вернётесь в исходную точку.
Будьте осторожны при использовании металлической лопатки — она может поцарапать поверхность Kindle.
Шаг 2
Особенно аккуратно отгибайте рамку. Следите, чтобы инструмент не попал под дисплей. Внимательно наблюдайте за процессом, отделяя дисплей от клея рамки.
Убедитесь, что разделитель проходит сквозь обе стороны рамки над дисплеем.
На втором фото показан слой, через который должен проходить инструмент.
На третьем фото — пример ошибки. Если это произойдёт, слой цифрового преобразователя будет неправильно распознавать касания, а дисплей будет безвозвратно повреждён.
Шаг 3
Открутите одиннадцать винтов 3,2 мм типа Phillips #000, расположенных вокруг рамки.
Шаг 4
Аккуратно поднимите среднюю рамку из корпуса руками.
Сначала поднимите сторону, противоположную кнопке питания.
Шаг 5
Открутите три винта 3,0 мм типа Phillips #000, фиксирующих аккумулятор.
Шаг 6
Аккуратно поднимите аккумулятор из рамки.
Шаг 7
Отогните чёрную защёлку пластиковой разделительной лопаткой, затем аккуратно отсоедините оранжевый шлейф.
Шаг 8
Аккуратно отогните светлую защёлку угловыми прецизионными пинцетами в сторону аккумулятора.
Осторожно отсоедините оранжевый шлейф.
Шаг 9
Отсоедините оранжевый шлейф около аккумулятора.
Отогните маленькую чёрную защёлку угловыми прецизионными пинцетами в сторону ближайшего края устройства.
Шаг 10
Отсоедините белый разъём руками.
Шаг 11
Открутите шесть винтов 3,0 мм типа Phillips #000, расположенных вокруг материнской платы.
Открутите один винт 2,5 мм типа Phillips #000.
Под винтом 2,5 мм находится небольшая металлическая пластина, а под четырьмя из винтов 3,0 мм — шайбы.
Шаг 12
Используйте пластиковую разделительную лопатку, чтобы аккуратно поднять материнскую плату вверх от рамки.
Шаг 13

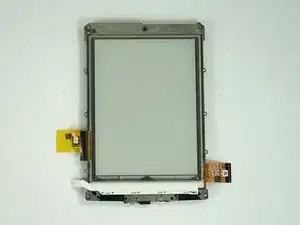

Сенсорный экран прикреплён к остальной части рамки. При установке новой рамки потребуется переподключить материнскую плату и аккумулятор.
Завершение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
