Замена аудиоразъема, разъема micro-USB и разъема адаптера переменного тока на Sony Reader Touch Edition PRS-600

Используя крестовую отвертку PH000, выверните два винта длиной 1,4 мм, расположенных на задней стороне устройства.

Сдвиньте заднюю крышку влево, в сторону, противоположную той, где находились винты.

Снимите крышку.

Так должен выглядеть прибор после снятия задней панели.

После снятия задней крышки найдите аккумулятор в нижнем правом углу устройства.

Используя острый конец лопатки, отсоедините белый разъем, подключенный к аккумулятору, от его бежевой колодки.

Используйте плоский конец лопатки, чтобы поддеть и извлечь аккумулятор из держателя. Возможно, его удерживает клей.

Используя отвертку, выверните четыре винта длиной 1,4 мм, которые крепят черный пластиковый корпус.

Подденьте и откройте черный корпус, чтобы получить доступ к винту, крепящему держатель аккумулятора.

Выкрутите один винт длиной 1,4 мм, который крепит держатель аккумулятора, расположенный под черным корпусом.

Поднимите черный внутренний корпус и держатель аккумулятора из устройства.

Держатель аккумулятора и черный внутренний корпус соединены тонкой медной полоской. Может присутствовать клей, который удерживает черный внутренний корпус на месте.

Извлеките стилус из устройства.

Используя крестовую отвертку, выверните винт длиной 1,4 мм из верхней панели.

Той же отверткой выверните винт длиной 1,4 мм с задней стороны устройства.

Отделите верхнюю панель устройства.

Используя крестовую отвертку, выверните два винта длиной 1,4 мм с нижней панели устройства.

Той же отверткой выверните винт длиной 1,4 мм, расположенный на задней стороне устройства.

Оттяните панель от устройства. Возможно, потребуется использовать плоский конец лопатки, чтобы снять боковую часть панели, поскольку она приклеена.

Используя крестовую отвертку, выверните один винт длиной 1,4 мм, который крепит материнскую плату.

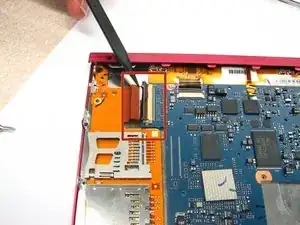

Используя плоский конец лопатки, отогните четыре защелки, которые фиксируют узкие оранжевые ленты, соединяющие материнскую плату с экраном, аудио/разъемом адаптера переменного тока/разъемом micro-USB и портами карт памяти/PRODuo.

Чтобы отключить экран, аудио/разъем адаптера переменного тока/разъем micro-USB и порты карт памяти/PRODuo, вытяните каждую оранжевую ленту из соответствующей защелки.

Поднимите конец материнской платы, находящийся ближе всего к слотам карт памяти, и вытяните её.

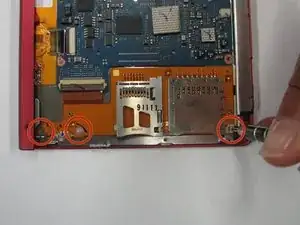

Используя крестовую отвертку, выверните три винта длиной 1,4 мм, расположенные на держателе карт памяти.

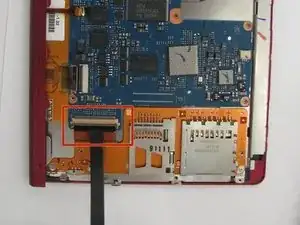

Используя плоский конец лопатки, подденьте и откройте коричневую защелку, которая соединяет держатель карты с материнской платой.

Вытяните оранжевую ленту из открытой коричневой защелки.

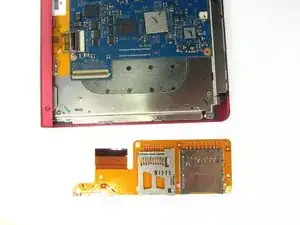

Снимите держатель карт памяти.

Используя крестовую отвертку, выверните три винта длиной 1,4 мм, расположенные на держателе SD/карты памяти.

Снимите держатель SD/карты памяти с устройства.

Используя крестовую отвертку, выверните два винта длиной 1,4 мм внизу экрана, которые обычно закрыты панелью выключателя питания.

Той же отверткой выверните винт длиной 1,4 мм в нижней части устройства, который обычно закрыт нижней и боковой панелью.

Выкрутите четыре винта длиной 1,4 мм, которые расположены по бокам устройства и обычно закрыты нижней и боковой панелью.

Обязательно отведите в сторону тонкую оранжевую ленту, подключенную к аудиопортам, порту адаптера переменного тока и мини-USB, перед снятием экрана.

Поднимите край экрана, противоположный красной кромке, и вытяните его из корпуса.

Выкрутите два винта длиной 1,4 мм, расположенных рядом с разъёмами аудиовыхода, питания и mini USB.

Поднимите и снимите разъёмы аудиовыхода, micro-USB и адаптера питания.
