Замена передней камеры iPad Mini Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как любая грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно разогрет, когда до него едва больно дотрагиваться.

В ходе ремонта по мере остывания iOpener подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагреть выше 100˚C (212˚F).

Никогда не касайтесь iOpener, если он кажется вздутым.

Если iOpener в центре всё ещё слишком горячий для прикосновения, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, ограничьте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad до полного покрытия лицевой стороны.

Это удержит осколки стекла и придаст структурную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако, если стекло уже разбито, оно, вероятно, будет продолжать трескаться в процессе работы, и вам, возможно, придётся использовать металлический инструмент для вскрытия, чтобы выковырять стекло.

Наденьте защитные очки для защиты глаз и следите, чтобы не повредить ЖК‑дисплей.

Удерживая за язычок, положите нагретый iOpener с левой стороны iPad рядом с узлом кнопки «Домой».

Оставьте iOpener на месте примерно на пять минут, чтобы клей под стеклом размягчился.

Аккуратно установите присоску на разогретой стороне, на середине высоты.

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Удерживая iPad одной рукой, тяните вверх за присоску, чтобы слегка отнять стекло передней панели от задней крышки.

Осторожно: поднимайте стекло только настолько, чтобы можно было вставить медиатор — если поднять сильнее, вы рискуете расколоть стекло.

Удерживая стекло присоской, вставьте кончик медиатора в зазор между стеклом и корпусом iPad.

Не вставляйте медиатор глубже чёрной рамки на стороне дисплея. Слишком глубокое погружение может повредить ЖК‑дисплей.

Оттяните пластиковый шип присоски, чтобы разорвать вакуумное уплотнение, и снимите присоску с узла дисплея.

Повторно разогрейте и приложите iOpener.

Осторожно: не перегревайте iOpener в процессе ремонта. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Дайте ему полежать несколько минут, чтобы повторно разогреть левый край iPad.

Вставьте второй медиатор рядом с первым и проведите медиатором вдоль кромки iPad, освобождая клей по ходу движения.

В течение оставшейся процедуры, если вы встретите значительное сопротивление при продвижении медиаторов под стеклом, остановитесь и разогрейте ту секцию, над которой работаете. Принудительное продвижение медиаторов может привести к трещинам в стекле.

Продолжайте перемещать медиатор вниз по стороне дисплея, чтобы освободить клей.

Если медиатор застревает в клее, «прокатите» медиатор вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх в направлении верхнего угла iPad.

Если через переднее стекло видно кончик разделительной лопатки, не паникуйте — просто вытяните лопатку немного наружу. Скорее всего, всё будет в порядке, но старайтесь избегать этого, так как на передней стороне ЖК-экрана может остаться клей, который трудно удалить.

Разогрейте iOpener повторно и поместите его на верхний торец iPad, над фронтальной камерой.

Осторожно: не перегревайте iOpener во время ремонта. Подождите не менее десяти минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, его можно выгнуть, чтобы одновременно прогреть и верхний левый угол, и верхний торец.

Протолкните разделительную лопатку вокруг верхнего левого угла iPad, чтобы разрезать клей.

Проведите разделительной лопаткой вдоль верхнего торца iPad, остановившись прямо перед камерой.

На третьем изображении показано расположение фронтальной камеры и её посадочного места в iPad.

Избегайте проведения лопатки по области фронтальной камеры — вы можете размазать клей по линзе или повредить камеру. В следующих шагах будет описано, как лучше обойти фронтальную камеру.

Вытяните лопатку немного наружу и очень осторожно проведите её кончиком по верху секции с фронтальной камерой на верхнем торце.

Оставьте разделительную лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где была первая. Проведите её назад к углу, чтобы полностью перерезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не слипся снова при остывании.

Вставьте предыдущую лопатку глубже в iPad и проведите её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы клей на передней панели не слипся вновь.

Разогрейте iOpener повторно и поместите его на оставшийся длинный торец iPad — вдоль клавиш громкости и блокировки.

Проведите верхнюю правую разделительную лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не слипся, и возьмите новую лопатку для следующего шага.

Вставьте новую разделительную лопатку и проведите её к середине правого торца iPad, отделяя клей по ходу.

Продолжайте вести лопатку вниз по правому торцу iPad, отрезая клей.

Оставьте разделительные лопатки на месте и разогрейте iOpener.

Помните: не перегревайте iOpener — не чаще, чем раз в десять минут.

Положите разогретый iOpener на сторону iPad с кнопкой «Домой» и оставьте на несколько минут, чтобы смягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте дальше и не извлекайте лопатку из iPad.

Под нижней рамкой находится несколько важных компонентов — внимательно изучите третье изображение:

Антенны

Отверстие для кнопки «Домой»

Кабель дигитайзера

В следующих шагах будет указано, где можно поддевать, чтобы не повредить эти компоненты. Применяйте тепло и поддёв только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не слипся.

С новой лопаткой аккуратно прорежьте клей над левой антенной, остановившись до отверстия под кнопку «Домой».

Сдвигайте лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю — движение в этом направлении может повредить антенну.

Если нужно провести лопатку по нижнему участку более одного раза, извлеките её и вставьте заново у внешнего края, затем сдвиньте внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте кончик последней медиаторной лопатки рядом с лопаткой из предыдущего шага и поддвиньте её под кнопку «Домой».

Остановитесь примерно в одном дюйме от правой стороны, чтобы не повредить кабель дигитайзера.

Вставьте лопатку чуть глубже и продвигайте её обратно к кнопке «Домой».

Опять же, убедитесь, что вы двигаете лопатку к центру iPad только когда она полностью вставлена; в противном случае вы можете повредить антенну под стеклом.

Повторно нагрейте и приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом этапе. Не торопитесь и убедитесь, что клей горячий и мягкий, и что вы прошли через весь клей с помощью медиаторной лопатки. Не стесняйтесь остановиться и нагреть снова.

В верхней части iPad, напротив кнопки «Домой», у вас должна быть по лопатке, зафиксированной в каждом углу. Поверните лопатки, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы встречаете значительное сопротивление, прекратите скручивание. Оставьте лопатки на месте, нагрейте и приложите iOpener к проблемным зонам и проведите лопаткой по месту застывания клея ещё раз.

Поднимайте медленно и осторожно, чтобы дальше отделять клей вдоль нижнего края.

Когда весь клей будет отделён, откройте переднее стекло как книгу и положите его на рабочую поверхность.

Если вы собираетесь повторно использовать переднюю сборку при обратной сборке, вам нужно будет заменить клей дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и запечатать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; отогните корпус и снова поместите его над камерой для защиты.

Подденьте корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его гнездо в задней крышке.

Маленькие кусочки пенистой ленты закрывают правые винты сверху и снизу, которые крепят ЖК к задней крышке.

Используйте пинцет, чтобы оторвать и снять прямоугольный кусок пенистой ленты, закрывающий верхний правый винт ЖК.

Снимите треугольный кусок ленты, закрывающий нижний правый винт ЖК.

Верхний левый винт ЖК может быть закрыт клейкой лентой от передней панели.

Если лента присутствует, используйте плоский конец лопатки, чтобы поддеть ленту и отвести её в сторону, обнажив винт ЖК под ней.

Удалите четыре винта Phillips #000 длиной 3,9 мм, которые крепят ЖК к задней крышке.

Используйте пинцет, чтобы оторвать маленький кусочек ленты, соединяющей рамку ЖК с правым динамиком.

Тонкая полоска пенистой ленты на рамке ЖК закрывает кусочек ленты, соединяющий ЖК с панелью под ним. Чтобы продолжить, вам придётся разорвать и оторвать часть пенистой ленты, чтобы обнажить ленту под ней.

Используйте тонкий пинцет, чтобы приподнять верх пенистой ленты вокруг ЖК.

Осторожно — не касайтесь ЖК пинцетом, чтобы не повредить дисплей.

Используйте пинцет, чтобы оторвать пенистую ленту и обнажить верхнюю часть ЖК.

Вставьте кончик лопатки между рамкой ЖК и лентой в верхней части ЖК.

Просуньте лопатку вдоль зазора между рамкой ЖК и лентой, отделяя ленту от рамки ЖК.

ЖК приклеен к металлической защитной пластине ЖК сзади по верхнему, левому и правому краям. Чтобы безопасно ослабить этот клей, вы будете использовать медиаторную лопатку, чтобы сдвинуть ЖК на пару миллиметров влево и вправо несколько раз.

Вставьте медиаторную лопатку в зазор между ЖК и задней крышкой, рядом с верхней частью левой стороны ЖК.

Слегка согните лопатку от iPad, достаточно чтобы расширить зазор между ЖК и задней крышкой.

Вставьте медиаторную лопатку в ещё три места вдоль левой стороны ЖК и на каждом месте согните её, чтобы сдвинуть ЖК к правой стороне задней крышки.

Теперь перейдите на правую сторону ЖК и подденьте медиаторной лопаткой в нескольких местах вдоль стороны, чтобы сдвинуть ЖК обратно влево.

Повторите этот и предыдущий шаг несколько раз, пока ЖК не начнёт свободно двигаться влево и вправо.

На следующих шагах вы будете вводить лопатку между ЖК-дисплеем и металлической задней пластиной, чтобы полностью отделить ЖК-дисплей от клея под ним.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной.

Убедитесь, что лопатка находится между рамкой ЖК-дисплея и задней пластиной, а не под пластиной. Поддевание пластины повредит её, поскольку она прикручена к задней крышке под ЖК-дисплеем.

Начиная с верхнего правого угла устройства, введите лопатку между рамкой ЖК-дисплея и металлической задней пластиной — при продвижении она разъединит клей.

Цель — разделить клей, а не отогнуть ЖК-дисплей, поэтому держите острый конец лопатки как можно ниже, чтобы не сгибать ЖК-дисплей.

Если при вставке лопатки угол ЖК-дисплея начинает выгибаться вверх, повторите действия с медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую процедуру вдоль верхней части ЖК-дисплея.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной и осторожно проведите лопаткой по верхней части устройства, разъединяя клей.

Продолжите со левой стороны ЖК-дисплея: вставьте плоский конец лопатки между ЖК-дисплеем и защитной пластиной и введите лопатку как можно глубже.

На этом этапе ЖК-дисплей должен ослабнуть от клея, который его держит. Если это не так, снова вставьте лопатку с правой стороны или сверху, чтобы полностью освободить ЖК-дисплей.

Поднимите ЖК-дисплей на пару дюймов от задней крышки, чтобы убедиться, что он отлепился от клея.

Две широкие полосы скотча соединяют ЖК-дисплей с динамиками.

Держа ЖК-дисплей одной рукой, вставьте плоский конец лопатки в зазор между этим скотчем и левым динамиком.

Осторожно оттяните ЖК-дисплей от динамиков, одновременно поворачивая лопатку наружу, чтобы оторвать скотч от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и скотчем ЖК-дисплея.

Во время оттяжки ЖК-дисплея от динамиков поворачивайте лопатку наружу, расширяя зазор и освобождая скотч от динамика.

Переверните ЖК-дисплей и положите его на стекло передней панели.

Не пытайтесь полностью снять ЖК-дисплей с iPad — он всё ещё подключён к нему кабелем передачи данных.

Снимите следующие винты, крепящие защитную пластину ЖК-дисплея к задней крышке iPad:

Два винта 2,6 мм Phillips #00

Тринадцать винтов 1,7 мм Phillips #00

Ещё один винт 1,7 мм Phillips #00 на некоторых устройствах.

Вставьте плоский конец лопатки под центр защитной пластины ЖК-дисплея с нижнего конца iPad.

Подденьте лопаткой, чтобы освободить пластину от боков задней крышки.

Снимите защитную пластину ЖК-дисплея с iPad.

Снимите три винта 1,3 мм Phillips #00, крепящие экранную защиту разъёма к плате логики.

Не заменяйте эти три винта другими винтами, особенно винтами, которые крепят защитную пластину ЖК-дисплея к задней крышке iPad. Любые немного более длинные винты могут сорвать резьбу и привести к необратимому повреждению платы логики.

Используйте пинцет, чтобы захватить и снять экранную защиту разъёма с iPad.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём аккумулятора и отвести его от гнезда на плате логики.

Будьте очень осторожны и подденьте только разъём аккумулятора, а не само гнездо. Если вы поддёте гнездо на плате, вы можете полностью сломать разъём.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём ЖК-дисплея и отсоединить его от гнезда на плате логики.

Не поддёргивайте возле большого микросхемы рядом с разъёмом — вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

ЖК-дисплей всё ещё соединён с остальной частью iPad двумя широкими полосами клейкой ленты, которые идут изнутри задней крышки к нижней передней рамке ЖК-дисплея.

Держа ЖК-дисплей одной рукой, вставьте плоский конец лопатки между ЖК-дисплеем и скотчем с правой стороны iPad.

Проведите лопаткой наружу, разъединяя скотч, одновременно осторожно поднимая ЖК-дисплей, чтобы отвести его от скотча.

Может помочь поворот лопатки, чтобы расширить зазор и полностью отделить ЖК-дисплей от скотча.

Продолжая держать ЖК-панель одной рукой, перейдите к левой стороне iPad и повторите процедуру предыдущего шага, чтобы отделить второй кусок ленты.

Вставьте плоский конец лопатки между рамкой ЖК-панели и лентой и сдвиньте наружу, аккуратно приподнимая ЖК-панель.

Поднимите и снимите ЖК-панель с iPad Mini.

Будьте очень осторожны: поддевать нужно равномерно вокруг разъёма дигитайзера, и ни в коем случае не поддевать сам гнездо. Гнездо и разъём очень хрупкие, и при их повреждении дигитайзер перестанет работать.

Чтобы снизить нагрузку на гнездо, попытайтесь поддеть под короткий край разъёма, а не под длинный край, как показано на этих снимках.

Аккуратно подденьте разъём дигитайзера и приподнимите его из гнезда на плате.

Аккуратно подденьте плату кабеля дигитайзера и приподнимите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

Используйте пинцет, чтобы приподнять и снять небольшой кусочек ленты, закрывающий разъём кабеля фронтальной камеры.

Разъём кабеля фронтальной камеры закреплён кусочками ленты, которые оборачиваются по бокам кабеля и прикреплены к двум маленьким металлическим пластинам.

Используйте пластиковый открывающий инструмент, чтобы аккуратно поддеть нижнюю металлическую пластину и приподнять её с разъёма кабеля фронтальной камеры.

Не ломая пластину и не повреждая прикреплённую к ней ленту, подденьте её и отогните в сторону от разъёма кабеля фронтальной камеры.

Аккуратно подденьте вторую металлическую пластину и приподнимите её с разъёма кабеля фронтальной камеры.

Снова аккуратно подденьте пластину и отогните её от разъёма кабеля фронтальной камеры.

Используйте пластиковый открывающий инструмент, чтобы поддеть разъём кабеля фронтальной камеры и приподнять его из гнезда на плате.

Аккуратно подогните кабель фронтальной камеры вверх (примерно под углом 90 градусов), чтобы оголить его нижнюю сторону.

Используйте пластиковый открывающий инструмент, чтобы аккуратно поддеть фронтальную камеру вперёд, отрывая её от клея, прикреплявшего её к задней крышке.

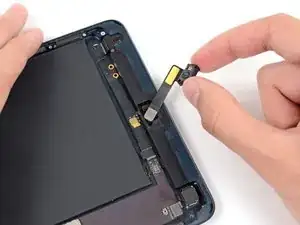

Слегка вытяните камеру из её посадочного места и слегка поверните.

Проденьте кабель камеры через прорезь, вырезанную рядом с нижней частью её гнезда в задней крышке, чтобы извлечь камеру.
