Замена кабеля гнезда наушников iPad Mini Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом работ, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и воспламениться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва терпим при прикосновении.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Следите, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если iOpener в центре всё ещё слишком горячий для прикосновения, продолжайте работу, ожидая, пока он немного остынет, прежде чем снова нагревать. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте рукавицу для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, держите его только за концевые язычки.

Ваш iOpener готов к использованию! Если нужно его снова нагреть, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, заклейте его, чтобы предотвратить дальнейшее разрушение и защитить себя во время ремонта.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и придаст прочность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако если стекло уже разбито, оно, вероятно, продолжит трескаться в процессе работы, и вам возможно придётся использовать металлический инструмент для поддёма, чтобы вынуть осколки.

Наденьте защитные очки для защиты глаз и осторожно обращайтесь с LCD‑экраном, чтобы не повредить его.

Удерживая iOpener за язычок, положите нагретый iOpener на левую сторону iPad рядом с узлом кнопки «Домой».

Дайте iOpener постоять примерно пять минут, чтобы размягчить клей под стеклом.

Осторожно разместите присоску на нагретой стороне, на середине высоты.

Убедитесь, что присоска полностью прилегает к экрану, чтобы получить плотное уплотнение.

Удерживая iPad одной рукой, потяните за присоску вверх, чтобы слегка отделить переднюю панель стекла от заднего корпуса.

Поднимайте стекло только настолько, чтобы можно было вставить пластиковую лопатку — сильное поднятие может привести к трещинам в стекле.

Удерживая стекло присоской, вставьте кончик лопатки в зазор между стеклом и корпусом iPad.

Не вставляйте лопатку глубже чёрного ободка по краю дисплея. Слишком глубокое втыкание может повредить LCD.

Оттяните пластиковый язычок присоски, чтобы разрушить вакуум и снять присоску с узла дисплея.

Повторно нагрейте и вновь приложите iOpener.

Будьте внимательны, чтобы не перегреть iOpener в процессе ремонта. Всегда ждите по крайней мере десять минут перед повторным нагревом iOpener.

Дайте ему постоять несколько минут, чтобы разогреть левый край iPad.

Вставьте вторую пластиковую лопатку рядом с первой и проведите лопаткой вниз вдоль края iPad, освобождая клей по ходу движения.

Если при дальнейшем подъёме лопаток вы столкнётесь с сильным сопротивлением, остановитесь и подогрейте участок, над которым работаете. Принудительное проникновение лопаток может привести к трещинам в стекле.

Продолжайте перемещать лопатку вниз по стороне дисплея, освобождая клей.

Если лопатка застрянет в клее, «прокатите» лопатку вдоль края iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если вы видите кончик лопатки сквозь переднее стекло, не паникуйте — просто слегка вытащите лопатку. Скорее всего, всё будет в порядке, но старайтесь избегать этого, так как на переднюю поверхность ЖК-экрана может попасть клей, который трудно удалить.

Разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener в процессе ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно нагреть верхний левый угол и верхний край.

Проведите лопатку вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопатку вдоль верхнего края iPad, остановившись сразу перед камерой.

На третьем изображении показано расположение фронтальной камеры и её корпуса в iPad.

Не проводите лопатку по поверхности фронтальной камеры, так как вы можете размазать клей по линзе или повредить камеру. В следующих шагах будет описано, как лучше обойти фронтальную камеру.

Слегка вытащите лопатку и аккуратно проведите её кончиком вдоль верхней части секции фронтальной камеры на верхнем крае.

Оставьте лопатку в iPad немного за фронтальной камерой.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая. Проведите её назад к углу, чтобы полностью разрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не склеился снова по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы клей передней панели не слипся снова.

Разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите правую верхнюю лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не слипся снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите её к середине правого края iPad, освобождая клей по ходу движения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и разогрейте iOpener.

Не забывайте не перегревать iOpener — не чаще, чем раз в десять минут.

Поместите разогретый iOpener на сторону iPad с кнопкой «Домой» и оставьте на несколько минут, чтобы смягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы разрезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте дальше и не вытаскивайте лопатку из iPad.

Под нижней рамкой находится множество элементов, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Гнездо кнопки «Домой»

Кабель дигитайзера

В следующих шагах будет показано, где следует поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и приподнимайте только там, где указано.

Оставьте лопатку из предыдущего шага, чтобы клей не слипся снова.

С новой лопаткой аккуратно прорежьте по левой антенне, останавливаясь перед кнопкой «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю, так как такое движение может повредить антенну.

Если нужно провести лопатку по нижней части несколько раз, выньте её и вставьте заново у внешнего края, затем снова двигайте внутрь.

Оставьте лопатку на месте перед тем, как продолжить.

Вставьте кончик последней медиатора рядом с медиатором из предыдущего шага и просуньте его под кнопку «Домой».

Остановитесь примерно в одном дюйме от правой стороны, чтобы не перерезать кабель дигитайзера.

Вставьте медиатор немного глубже и подвигайте им обратно в направлении кнопки «Домой».

Опять же, убедитесь, что вы движете медиатор только в направлении к центру iPad, когда он полностью вставлен; в противном случае вы можете повредить антенну под стеклом.

Повторно нагрейте и приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом шаге. Не торопитесь и убедитесь, что клей горячий и мягкий, и что вы прошли по всему клеевому шву инструментом для вскрытия. Не стесняйтесь остановиться и снова нагреть.

В верхней части iPad, напротив кнопки «Домой», у вас должен быть зафиксирован по медиатору в каждом углу. Поверните медиаторы, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы ощутите значительное сопротивление, прекратите кручение. Оставьте медиаторы на месте, снова нагрейте и приложите iOpener к проблемным зонам, затем ещё раз проведите медиатором по месту, где он заедает.

Поднимайте медленно и осторожно, чтобы дальше отделять клей вдоль нижнего края.

После того как весь клей отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если при сборке вы планируете повторно использовать переднюю панель, вам потребуется заменить клей дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы повторно нанести клей и запечатать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; отогните корпус и установите его обратно над камерой для защиты.

Подденьте корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в соответствующее углубление в задней крышке.

Маленькие кусочки поролоновой ленты закрывают верхний и нижний правые винты, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы оторвать и снять прямоугольный кусочек поролоновой ленты, закрывающий верхний правый винт ЖК-дисплея.

Снимите треугольную ленту, закрывающую нижний правый винт ЖК-дисплея.

Верхний левый винт ЖК-дисплея может быть закрыт клейкой лентой от передней панели.

Если лента присутствует, используйте плоский конец лопатки, чтобы поддеть ленту и отогнуть её, открывая доступ к винту ЖК-дисплея под ней.

Снимите четыре винта Phillips #000 длиной 3,9 мм, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы оторвать небольшую полоску ленты, соединяющую рамку ЖК-дисплея с правым динамиком.

Тонкая полоска поролоновой ленты на рамке ЖК-дисплея закрывает кусок ленты, соединяющий ЖК-дисплей с панелью под ним. Чтобы продолжить, вам придётся разорвать и оторвать часть поролоновой ленты, чтобы обнажить скрытую под ней ленту.

Используйте пару тонких пинцетов, чтобы поддеть верх поролоновой ленты вокруг ЖК-дисплея.

Будьте осторожны, не касайтесь ЖК-дисплея пинцетом, чтобы не повредить экран.

Используйте пинцет, чтобы оторвать поролоновую ленту и обнажить верхнюю часть ЖК-дисплея.

Вставьте кончик лопатки между рамкой ЖК-дисплея и лентой на верхней части ЖК-дисплея.

Проведите лопаткой по зазору между рамкой ЖК-дисплея и лентой, отделяя ленту от рамки ЖК-дисплея.

ЖК-дисплей приклеен к металлической защитной пластине ЖК сзади по верхнему, левому и правому краям. Для безопасного ослабления этого клея вы будете использовать медиатор, чтобы сдвинуть ЖК-дисплей на несколько миллиметров влево и вправо несколько раз.

Вставьте медиатор в зазор между ЖК-дисплеем и задней крышкой, рядом с верхней частью левой стороны ЖК-дисплея.

Слегка согните медиатор от iPad, достаточно, чтобы расширить зазор между ЖК-дисплеем и задней крышкой.

Вставьте медиатор в ещё три места вдоль левой стороны ЖК-дисплея и согните его в каждом месте, чтобы сдвинуть ЖК-дисплей вправо по задней крышке.

Теперь перейдите на правую сторону ЖК-дисплея и подденьте медиатором в нескольких местах вдоль стороны, чтобы сдвинуть ЖК-дисплей обратно влево.

Повторите этот и предыдущий шаг несколько раз, пока ЖК-дисплей не начнёт легко перемещаться влево и вправо.

В следующих шагах вы будете проводить пластиковой лопаткой между ЖК‑дисплеем и металлической задней пластиной, чтобы полностью отделить ЖК‑модуль от клея под ним.

Вставьте плоский конец лопатки между рамкой ЖК‑экрана и металлической задней пластиной.

Убедитесь, что лопатка находится между рамкой ЖК‑экрана и задней пластиной, а не под пластиной. Поддевание пластины повредит её, так как она прикручена к задней части корпуса под ЖК.

Начиная с правого верхнего края устройства, вставьте лопатку между рамкой ЖК и металлической задней пластиной — при продвижении она будет отделять клей.

Цель — отделить клей, а не поднимать ЖК‑дисплей, поэтому держите заострённый кончик лопатки как можно ниже, чтобы не сгибать экран.

Если при вставке лопатки угол ЖК начинает приподниматься, повторите предыдущие шаги с медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую процедуру вдоль верхней части ЖК‑экрана.

Вставьте плоский конец лопатки между рамкой ЖК и металлической задней пластиной и аккуратно проведите лопаткой через верхнюю часть устройства, отделяя клей.

Продолжайте с левой стороны ЖК‑экрана: вставьте плоский конец лопатки между ЖК и защитной пластиной и введите лопатку как можно глубже.

На этом этапе ЖК должен ослабнуть от клея, который его держит. Если это не так, снова вставьте лопатку с правой стороны или сверху, чтобы полностью освободить ЖК.

Поднимите ЖК на пару дюймов от задней части корпуса, чтобы убедиться, что он свободен от клея.

Две широкие ленты клея соединяют ЖК‑дисплей со динамиками.

Держа ЖК одной рукой, вставьте плоский конец лопатки в зазор между этой лентой и левым динамиком.

Аккуратно оттяните ЖК от динамиков, вращая лопатку наружу, чтобы отделить ленту от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и лентой ЖК.

Оттягивая ЖК от динамиков, вращайте лопатку наружу, расширяя зазор и освобождая ленту от динамика.

Переверните ЖК и положите его на стекло передней панели.

Не пытайтесь полностью извлечь ЖК из iPad — он всё ещё подключён через шлейф данных.

Удалите следующие винты, удерживающие защитную пластину ЖК к задней части корпуса iPad:

Два винта 2,6 мм Phillips #00

Тринадцать винтов 1,7 мм Phillips #00

Ещё один винт 1,7 мм Phillips #00 на некоторых устройствах.

Вставьте плоский конец лопатки под центр защитной пластины ЖК с нижнего конца iPad.

Подденьте лопатку, чтобы освободить пластину от боков задней части корпуса.

Снимите защитную пластину ЖК с iPad.

Снимите три винта 1,3 мм Phillips #00, удерживающие защиту разъёмов на плате.

Обязательно не заменяйте эти три винта другими винтами, особенно теми, что удерживают защитную пластину ЖК к задней части корпуса. Любые немного более длинные винты могут сорвать резьбу в отверстиях и привести к необратимому повреждению платы.

Используйте пинцет, чтобы ухватиться и снять защиту разъёмов с iPad.

Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть разъём батареи и отвести его от гнезда на плате.

Будьте очень осторожны и поддействуйте только сам разъём батареи, а не гнездо на плате. Если поддевать гнездо, вы можете полностью повредить разъём.

Используйте пластиковый инструмент для открывания, чтобы поддеть разъём ЖК‑экрана и отсоединить его от гнезда на плате.

Не поддевайте рядом стоящую большую микросхему, иначе вы можете её повредить. Аккуратно подденьте сбоку разъёма, как показано.

ЖК всё ещё удерживается в iPad двумя широкими полосами клея, тянущимися от внутренней части задней крышки к нижней передней рамке ЖК.

Держа ЖК одной рукой, вставьте плоский конец лопатки между ЖК и лентой с правой стороны iPad.

Проведите лопаткой наружу, разделяя ленту, одновременно слегка приподнимая ЖК, чтобы оттянуть его от ленты.

Может помочь поворот лопатки, чтобы расширить зазор и полностью отделить ЖК от ленты.

Держа ЖК‑дисплей одной рукой, перейдите к левой стороне iPad и повторите процедуру предыдущего шага, чтобы отделить вторую ленту.

Вставьте плоский конец лопатки между рамкой ЖК‑дисплея и лентой и проведите наружу, одновременно осторожно поднимая ЖК‑дисплей.

Поднимите и снимите ЖК‑дисплей с iPad Mini.

Будьте очень осторожны: подденьте ровно сам разъем сенсорного слоя, а не гнездо. Гнездо и разъем очень хрупкие; если Вы повредите любой из них, сенсор перестанет работать.

Чтобы минимизировать нагрузку на гнездо, постарайтесь поддеть под короткий край разъема, а не под длинный край, как показано на этих изображениях.

Осторожно подденьте разъем сенсорного слоя и выведите его из гнезда на плате.

Осторожно подденьте плату кабеля сенсорного слоя и оторвите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

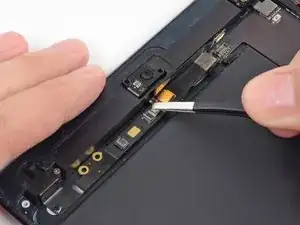

Используйте пинцет, чтобы отлепить и снять небольшой кусочек ленты, закрывающий разъем кабеля фронтальной камеры.

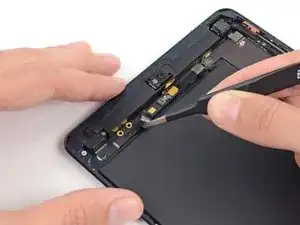

Разъем кабеля фронтальной камеры зафиксирован кусками ленты, которые оборачиваются по бокам кабеля и прикрепляются к двум маленьким металлическим пластинам.

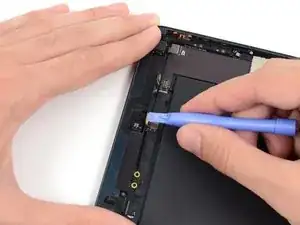

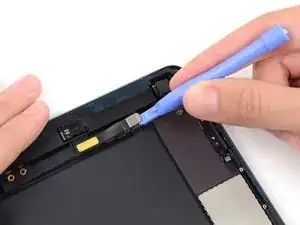

Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть нижнюю металлическую пластину и приподнять её от разъема кабеля фронтальной камеры.

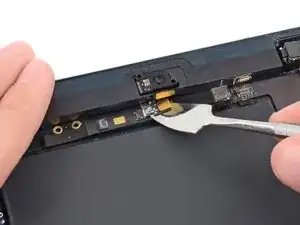

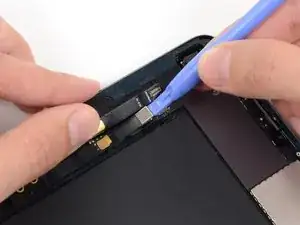

Осторожно, чтобы не сломать пластину и не порвать ленту, подденьте её и отогните в сторону от разъема кабеля фронтальной камеры.

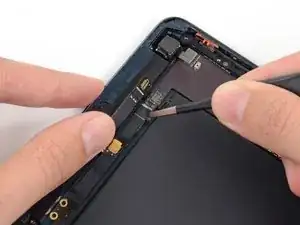

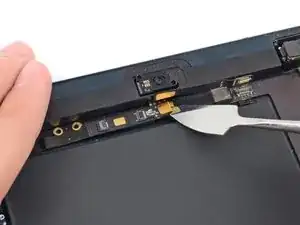

Осторожно подденьте вторую металлическую пластину и приподнимите её от разъема кабеля фронтальной камеры.

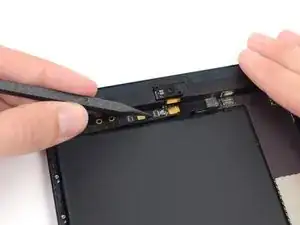

Снова аккуратно подденьте пластину и отогните её в сторону от разъема кабеля фронтальной камеры.

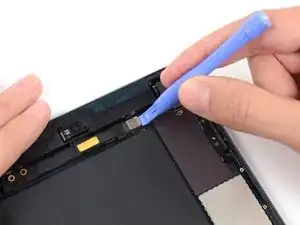

Используйте пластиковый инструмент для открывания, чтобы поддеть разъем кабеля фронтальной камеры и вывести его из гнезда на плате.

Осторожно подогните кабель фронтальной камеры вверх (примерно под углом 90 градусов), обнажив его нижнюю сторону.

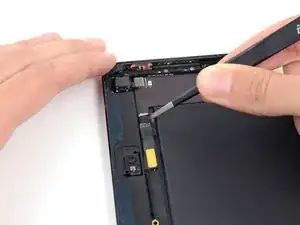

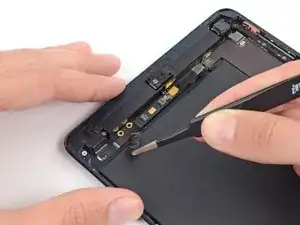

Используйте пинцет, чтобы отлепить и снять небольшой кусочек ленты, закрывающий разъем кабеля разъема для наушников.

Разъем кабеля разъема для наушников зафиксирован кусками ленты, которые оборачиваются по бокам кабеля и прикрепляются к двум маленьким металлическим пластинам.

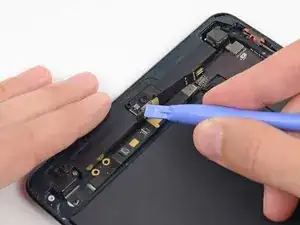

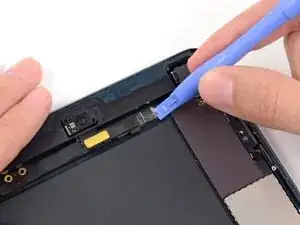

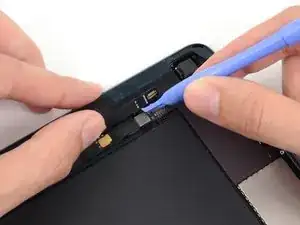

Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть нижнюю металлическую пластину и приподнять её от разъема кабеля разъема для наушников.

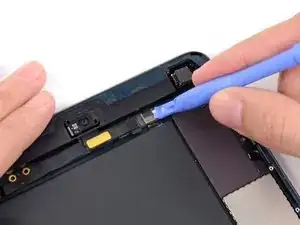

Осторожно, чтобы не сломать пластину и не порвать ленту, подденьте её и отогните в сторону от разъема кабеля разъема для наушников.

Осторожно подденьте вторую металлическую пластину и приподнимите её от разъема кабеля фронтальной камеры.

Снова аккуратно подденьте пластину и отогните её в сторону от разъема кабеля фронтальной камеры.

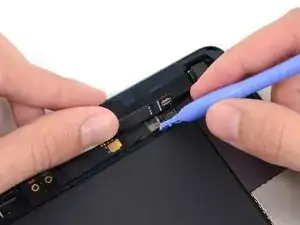

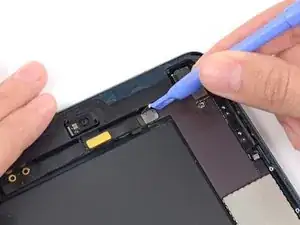

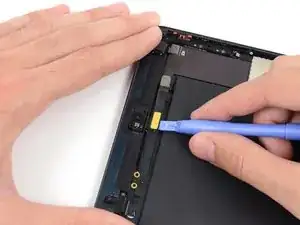

Используйте пластиковый инструмент для открывания, чтобы поддеть разъем кабеля разъема для наушников и вывести его из гнезда на плате.

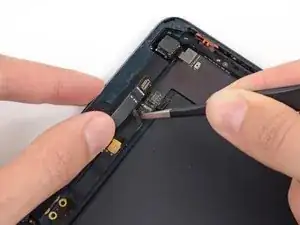

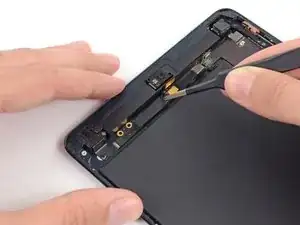

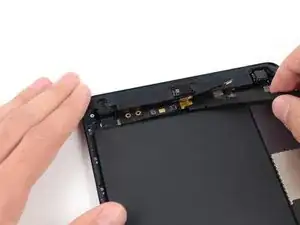

Используйте пинцет, чтобы отлепить и снять длинную тонкую чёрную ленту, покрывающую верхнюю часть кабеля разъема для наушников.

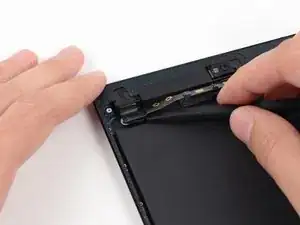

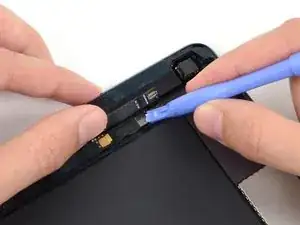

Используйте кончик лопатки, чтобы аккуратно поднять язычок на ZIF‑разъеме антенного ленточного кабеля в верхнем левом углу.

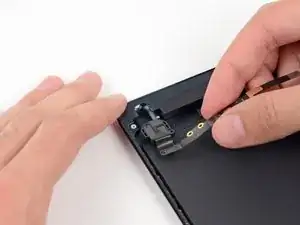

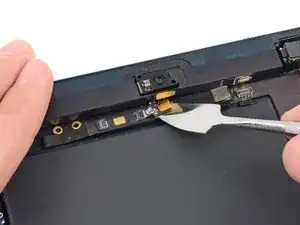

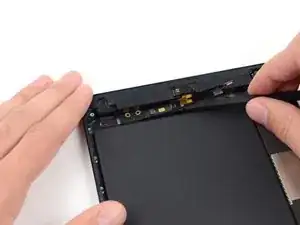

Медленно заведите заострённый конец металлической лопатки под кабель микрофона, отделяя клей, крепящий его к кабелю разъема для наушников.

Используйте пинцет, чтобы вытащить кабель микрофона прямо из его ZIF‑гнезда.

Осторожно подогните кабель микрофона вверх и уберите его с пути кабеля разъема для наушников.

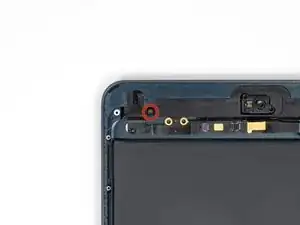

Удалите один винт Phillips длиной 4,4 мм, фиксирующий разъем для наушников к задней крышке.

Подденьте плоский конец лопатки под всю длину кабеля разъёма для наушников, отделяя клей, фиксирующий кабель к задней крышке.

Продолжайте аккуратно поддевать под кабель возле разъёма для наушников.

Вытяните разъём для наушников прямо из его гнезда в задней крышке.
