Замена микрофона iPad 2 Wi‑Fi EMC 2415

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Разогрейте iOpener в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы держать его руками.

В ходе ремонта, по мере остывания iOpener, разогревайте его в микроволновке добавочными интервалами по тридцать секунд.

Будьте осторожны, не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать сверх 100˚C (212˚F).

Никогда не трогайте iOpener, если он кажется вздувшимся.

Если iOpener в середине всё ещё слишком горячий для касания, продолжайте работать, ожидая его дополнительного остывания перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячей середины.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите плиту.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за боковые язычки.

Ваш iOpener готов к использованию! Если нужно повторно разогреть iOpener, доведите воду до кипения, выключите плиту и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и избегите травм, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad, пока вся передняя часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

По возможности следуйте дальнейшим инструкциям. Однако, если стекло повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и возможно потребуется металлический рычажный инструмент, чтобы вынуть стекло.

Надевайте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑матрицу.

Поскольку в процессе возможно придётся работать с битым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от вылетающих осколков.

Положите iOpener плоско на правый край iPad, разгладьте его, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В клейком кольце iPad есть небольшой зазор в верхнем правом углу устройства, примерно в 2,0 дюйма (~5 см) от верхней части iPad. Вы воспользуетесь этой слабостью.

Выравняйте инструмент по кнопке отключения звука. Вставьте наконечник пластикового инструмента для открывания в зазор между передним стеклом и пластиковым кантовым ободом. Вставьте только самый кончик инструмента, достаточно, чтобы расширить трещину.

Может потребоваться усилие, чтобы вбить наконечник инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент туда‑обратно по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковым ободом дисплея и передним стеклом.

Держая наконечник пластикового инструмента зажатым между передним стеклом и пластиковым ободом, вставьте в зазор пластиковую лопатку прямо рядом с инструментом для открывания.

Удалите пластиковый инструмент из iPad и продвиньте лопатку глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над освобождением клея справа, разогрейте iOpener и разместите его на нижнем крае iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проводите лопаткой вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, и может потребоваться значительная сила. Работайте осторожно.

Если вы видите наконечник лопатки под передним стеклом, выньте лопатку чуть‑чуть наружу. Хотя использование лопатки на такой глубине не повредит ничего, на ЖК‑дисплей может попасть клей.

Возможно, потребуется переместить нагретый iOpener обратно на правую кромку iPad по мере освобождения клея. Это зависит от того, сколько времени iPad успел остыть во время работы.

Если медиатор (opening pick) застрял в клее, «прокатывайте» медиатор вдоль боковины iPad, продолжая отделять клей.

Перед тем как вынуть первый медиатор из нижнего угла iPad, вставьте второй медиатор под правую кромку переднего стекла, чтобы клей не слипся снова.

Повторно разогрейте iOpener и переместите его на верхнюю кромку iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi антенна прикреплена к нижней правой кромке задней крышки iPad винтами и кабелем. Из‑за ориентации антенны необходимо действовать осторожно, иначе может произойти необратимое повреждение антенны.

Вам нужно будет освободить клей, фиксирующий антенну к передней панели, не повредив тонкие детали, соединяющие антенну с нижней частью iPad. Выполняйте следующие шаги внимательно.

Протяните медиатор вокруг нижнего правого угла iPad, освобождая клей в этой области.

Не проводите медиатор дальше нижнего правого угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге требуется перемещать медиатор вдоль нижней правой кромки передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном освобождении клея.

Не вынимайте медиатор полностью из‑под переднего стекла, а вытяните его лишь немного так, чтобы примерно 1/8" (3 мм) наконечника всё ещё оставалось под передним стеклом.

Проведите кончиком медиатора вдоль нижней кромки iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правой кромки, или рядом с кнопкой «Домой»), вставьте медиатор на всю его глубину.

Сдвиньте медиатор вправо, освобождая клей, фиксирующий Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, чтобы при снятии панели антенна не пострадала.

Продолжайте освобождать клей вдоль нижней кромки iPad, вытаскивая медиатор достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 1/2 дюйма (10 мм), когда медиатор пройдет мимо кнопки «Домой».

Если клей вдоль нижней кромки слишком остыл, повторно разогрейте iOpener, чтобы согреть клей в месте работы.

Не разогревайте iOpener более одной минуты за раз и всегда выдерживайте как минимум две минуты перед повторным разогревом.

Продолжайте освобождать клей по всей нижней кромке iPad.

В моделях iPad 4 вставляйте медиатор на максимальную глубину 1/2 дюйма (10 мм) в этой зоне, чтобы не повредить шлейф кнопки «Домой».

Оставьте медиатор зажатым под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновой печи и положите его на левую кромку iPad, чтобы начать согревать клей в этой секции.

Протяните медиатор вдоль верхней кромки iPad, немного вытягивая его, чтобы обойти крепление фронтальной камеры.

Клей в этой секции очень толстый, и может потребоваться значительное усилие. Работайте осторожно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, поместите iOpener обратно на верхнюю кромку и продолжайте работу. Если iOpener остыл, повторно разогрейте его.

Если медиатор застревает в клее, «прокатывайте» медиатор, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхней кромки iPad и проведите медиатор вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, повторно разогрейте iOpener и положите его на левую кромку, пока вы работаете.

Протяните медиатор вдоль левой кромки iPad, освобождая клей по ходу. Здесь клей тонкий из‑за цифрового датчика по всей левой стороне. Убедитесь, что медиатор не вставлен слишком глубоко (макс. 1/2 дюйма, 10 мм), чтобы не повредить цифровой сенсор.

Шлейф цифрового сенсора расположен примерно в 2" (50 мм) от нижней части iPad. Прекратите движение медиатора, когда вы окажетесь примерно в 2.25" (60 мм) от нижней части iPad.

Используя открытую пластину, которая всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть кабеля цифроанализатора находится всего в ~1" (25 мм) от нижнего края iPad. Работайте осторожно и медленно, не перережьте этот кабель.

Используя одну из открывающих пластин, подденьте нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае подведите пластину под край iPad там, где переднее стекло всё ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от iPad.

Остерегайтесь оставшегося клея и используйте открытую пластину, чтобы перерезать любой клей, который всё ещё удерживает переднюю панель.

При повторной сборке используйте микрофибровую ткань и сжатый воздух, чтобы очистить ЖК-экран от пыли и отпечатков пальцев перед повторной установкой стекла.

Снимите четыре винта Phillips 2.0 мм, крепящие ЖК-экран к задней части корпуса.

Шлейфы передней панели подключены под ЖК-экраном. Чтобы получить к ним доступ, вам потребуется временно перевернуть ЖК-экран и отодвинуть его в сторону.

Будьте очень осторожны при перемещении ЖК-экрана и не пытайтесь полностью извлечь его из iPad — кабель передачи данных дисплея останется подключённым при его повороте.

Поднимите ЖК-экран с длинного края, ближайшего к кнопкам громкости, и аккуратно переверните его в сторону задней панели — как при переворачивании страницы в книге.

Положите ЖК-экран лицевой стороной вниз на переднюю панель.

Используйте плоский конец пластикового инструмента для открывания, чтобы поднять удерживающую защёлку на ZIF-разъёме шлейфа разъёма для наушников и передней камеры.

Убедитесь, что вы поддеваете именно шарнирную удерживающую защёлку, не сам разъём.

Просуньте пластиковый инструмент под шлейф разъёма для наушников и передней камеры, чтобы освободить его от клея, прикрепляющего шлейф к задней панели.

Потяните шлейф разъёма для наушников и передней камеры прямо из его разъёма на плате.

Снимите два винта Phillips 2.9 мм, крепящие разъём для наушников к задней панели.

Используйте край пластикового инструмента для открывания, чтобы отклеить ленту и клей, фиксирующие шлейфы разъёма для наушников и передней камеры к задней панели.

Оттяните разъём для наушников от верхнего края iPad.

Ещё не пытайтесь снимать узел полностью. Передняя камера всё ещё приклеена к задней панели.

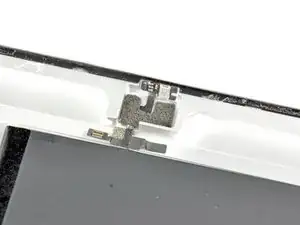

Поднимите шлейф разъёма для наушников и передней камеры немного, чтобы получить доступ к разъёму микрофона.

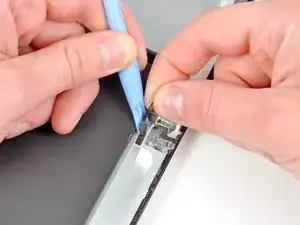

Используйте край пластикового инструмента для открывания, чтобы отделить разъём микрофона от его гнезда на шлейфе разъёма для наушников и передней камеры.

Отклейте переднюю камеру от поролонового клея, фиксирующего её к задней панели.

Снимите узел разъёма для наушников и передней камеры с iPad.

Осторожно снимите полоску ленты, прикрывающую разъём шлейфа передней камеры.

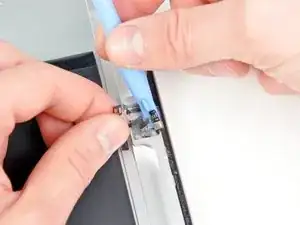

Используйте край пластикового инструмента для открывания, чтобы отключить шлейф передней камеры от шлейфа разъёма для наушников.

Отклейте кусочек поролона с верхней части сборки кабеля микрофона.

Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть сборку кабеля микрофона из её углубления в задней панели.

Снимите кабель микрофона.
