Замена материнской платы Kindle Touch

Используйте пластиковый инструмент для вскрытия, чтобы отжать шесть пластиковых защёлок по нижнему краю задней крышки Kindle.

Не поддевайте защёлки в верхней части задней крышки.

Сдвиньте заднюю крышку вниз, в сторону порта зарядки. Это освободит защёлки в верхней половине.

После освобождения верхних защёлок аккуратно приподнимите заднюю крышку и снимите её.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить пять винтов.

Используя плоский конец лопатки, аккуратно подденьте аккумулятор и извлеките его.

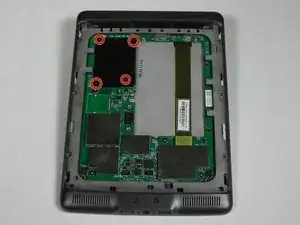

Удалите указанные четыре винта 2 мм крестовой отверткой Phillips #00. (У комплектов с 3G-узлом винты — Phillips #000.)

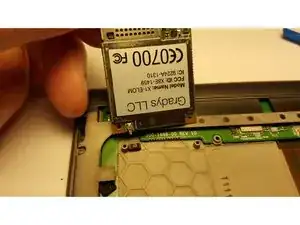

Затем аккуратно приподнимите 3G-узел лопаткой или пальцами.

Этот Kindle Touch — только с Wi‑Fi и имеет пластиковую заглушку вместо 3G-узла.

Отсоедините антенну, осторожно отщипнув её с платы 3G пластиковым инструментом.

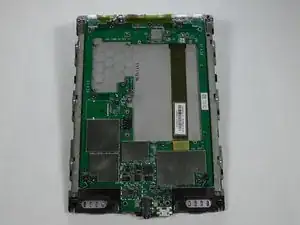

Используя крестовую отвертку Phillips #00, выкрутите шесть винтов 4 мм, чтобы получить доступ к передней панели.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть рамку по верхнему краю и по бокам.

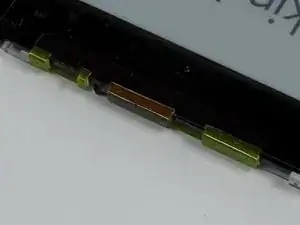

Нижняя часть рамки приклеена, поэтому будьте осторожны при вытаскивании защёлок.

Защёлки легко гнутся, не пытайтесь вытащить их силой. Если вы их согнёте, их можно вернуть в исходное положение.

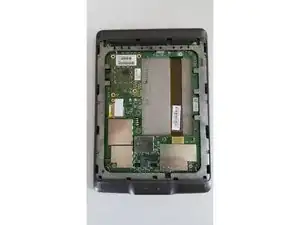

Используйте вашу крестовую отвертку Phillips #00, чтобы выкрутить указанные винты.

Имеется три пары винтов, каждая пара отличается. Винты в верхних углах — 4 мм, Phillips #00; винты в нижних углах — 2 мм, Phillips #00; чёрные винты в нижней центральной части — 6 мм, Phillips #00.

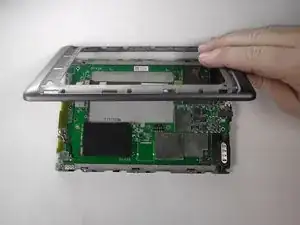

После снятия винтов аккуратно отделите корпус от внутренних компонентов.

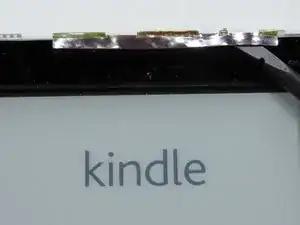

Разместив экран перед собой, используйте нагретый iOpener или другой источник тепла, чтобы ослабить клей, удерживающий Wi‑Fi модуль на экране. Через 30 секунд снимите нагревательный элемент.

После ослабления клея используйте тонкий инструмент, например лопатку или небольшой пластиковый инструмент для вскрытия, чтобы отделить Wi‑Fi модуль от экрана.

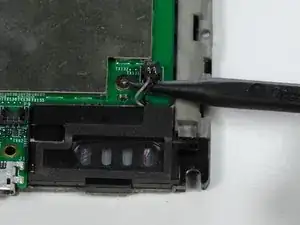

Расположив материнскую плату лицом к себе, используйте заострённый конец лопатки, чтобы аккуратно разъединить два разъёма динамиков.

Этот тип разъёма требует подъёма, а не вытягивания. Случайное тянущее движение может повредить провода.

При сборке убедитесь, что разъёмы динамиков не задвинуты за материнскую плату.

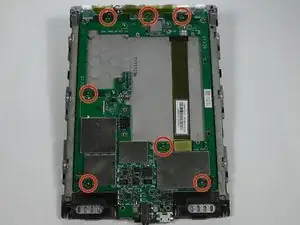

Используйте крестовую отвертку #00, чтобы выкрутить семь винтов 2 мм.

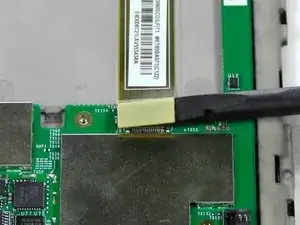

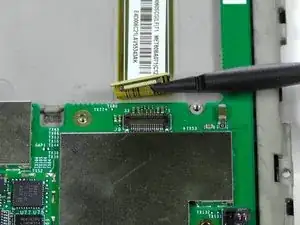

Используйте лопатку, чтобы отсоединить разъём дисплея от материнской платы.

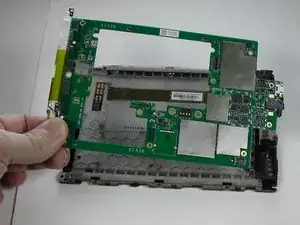

Осторожно извлеките материнскую плату из опоры дисплея.
