Замена передней панели iPad 2 GSM

Открыть iPad 2 чрезвычайно сложно. Перед началом выполнения этого руководства учитывайте, что вы можете повредить переднюю панель и/или деформировать пластиковую рамку вокруг неё в процессе вскрытия.

На следующих шагах вы будете использовать тепловую пушку для размягчения клея, фиксирующего переднюю панель к задней панели. Старайтесь не направлять поток горячего воздуха на тонкую пластиковую полосу вокруг внешнего периметра передней панели, так как она может расплавиться, деформироваться и потерять текстуру.

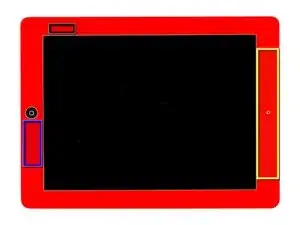

При нагреве передней панели цель — ослабить клей в областях, выделенных красным на второй фотографии. При поддевании передней панели будьте особенно осторожны, чтобы не повредить Wi‑Fi антенну в области, выделенной синим, верхние антенны в области, выделенной жёлтым, или кабель дигитайзера в области, выделенной чёрным на второй фотографии.

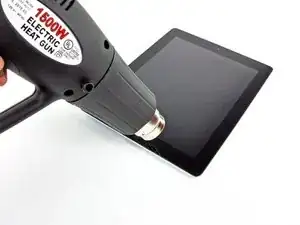

Используйте тепловую пушку, чтобы аккуратно нагреть переднюю панель справа от кнопки «Домой».

Не нагревайте кнопку «Домой», так как она пластиковая и легко плавится/деформируется.

Когда область передней панели справа от кнопки «Домой» будет достаточно разогрета, между внешней пластиковой рамкой и передней панелью прямо рядом с кнопкой «Домой» будет легко вставить пластиковый инструмент для вскрытия.

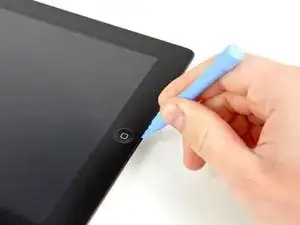

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно создать небольшой зазор между передней панелью и внешней рамкой справа от кнопки «Домой».

Если клей трудно отделяется, не стесняйтесь снова его нагреть. Чрезмерное поддевание и сгибание передней панели, когда клей недостаточно размягчён, может легко привести к её трещинам.

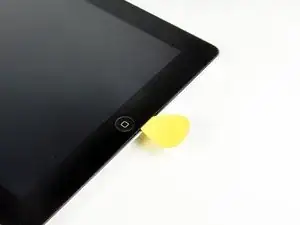

Вставьте медиатор в созданный пластиковой лопаткой небольшой зазор.

Нагрейте область передней рамки справа от кнопки «Домой» вдоль нижнего края и продвигайтесь ближе к нижнему правому углу iPad.

Помните, что здесь расположена Wi‑Fi антенна, и её очень легко порвать.

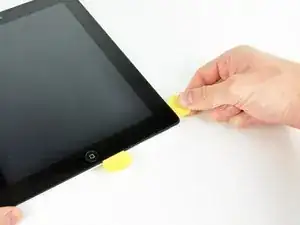

Протолкните первый медиатор в направлении нижнего правого угла iPad и вставьте другой медиатор, чтобы удерживать зазор между передней панелью и iPad рядом с кнопкой «Домой».

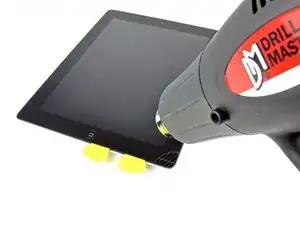

Используйте тепловую пушку, чтобы нагреть край передней панели вблизи нижнего правого угла iPad.

Аккуратно проведите медиатором по краю нижнего правого угла передней панели, не применяя силы и при необходимости снова нагревая панель.

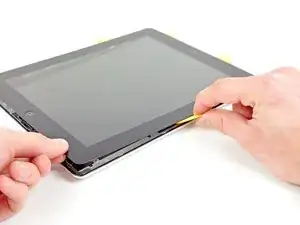

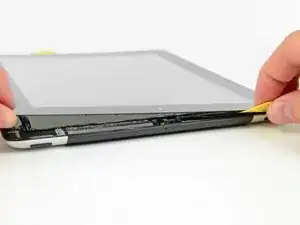

Продолжайте нагревать внешний край передней панели и использовать медиаторы, чтобы отделять/удерживать переднюю панель от задней панели.

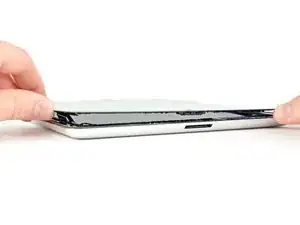

Вставьте по два медиатора в качестве подкладок с каждой стороны iPad.

Будьте очень осторожны при отделении верхнего края iPad. Две антенны непосредственно контактируют с верхним краем передней панели и могут быть повреждены при неправильном отделении. При отделении верхнего края передней панели убедитесь, что ваши медиаторы отделяют антенны от стеклянной передней панели.

Будьте осторожны при приближении к нижнему левому углу iPad. Тщательно следуйте следующему шагу.

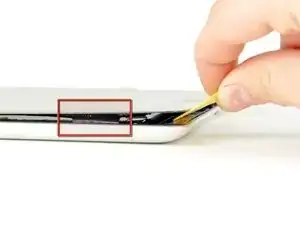

При отделении передней панели от нижнего левого угла iPad 2 будьте осторожны, чтобы не порвать кабель дигитайзера (выделен красным на первой фотографии). Он чрезвычайно тонкий и легко рвётся.

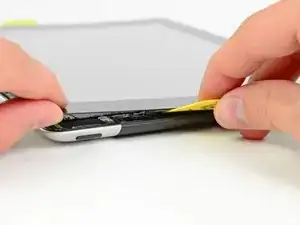

Слегка приподнимите переднюю панель вблизи док‑разъема, чтобы отделить её от пенного клея, фиксирующего её к ЖК‑дисплею.

Используйте медиатор, чтобы помочь перерезать пенный клей, фиксирующий по периметру ЖК‑дисплей к передней панели.

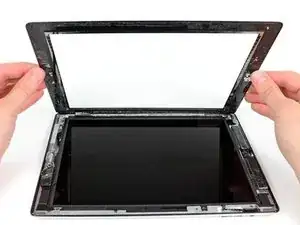

Аккуратно поверните переднюю панель от iPad, убедившись, что между двумя компонентами больше нет клея.

Не прикладывайте чрезмерного напряжения к кабелю дигитайзера.

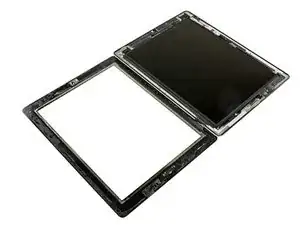

Положите переднюю панель рядом с остальной частью iPad 2.

Не пытайтесь полностью снять узел передней панели пока — он всё ещё подключён к плате через шлейф дисплея.
