Замена разъёма подключения iPad 2 GSM

Рекомендуется очистить микроволновую печь перед началом работы, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновок с поворотным столом: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи, может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва можно касаться.

Во время процедуры ремонта, по мере остывания iOpener, повторно нагревайте его в микроволновой печи на дополнительные тридцать секунд за раз.

Следите за тем, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к его повреждению. Не нагревайте более 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener ещё слишком горяч в середине, продолжайте использовать его, пока он остынет, прежде чем нагревать снова. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Извлеките iOpener из микроволновой печи, держа его за один из двух плоских концов, чтобы избежать контакта с горячей серединой.

iOpener будет очень горячим, поэтому будьте осторожны при его обращении. При необходимости используйте прихватку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду достаточно воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Опустите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы достать нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому будьте осторожны и держите его только за концевые выступы.

Ваш iOpener готов к использованию! Если потребуется повторное нагревание, доведите воду до кипения, выключите нагрев и опустите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы ограничить дальнейшее разрушение и избежать травм во время ремонта, заклейте стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на всю поверхность дисплея iPad, пока не будет покрыта вся лицевая сторона.

Это предотвратит разлет осколков и обеспечит структурную целостность при поддевании и снятии дисплея.

Делайте всё, чтобы следовать дальнейшим инструкциям, как описано. Однако, как только стекло треснуло, оно, скорее всего, будет продолжать разрушаться в процессе работы, и может понадобиться металлический инструмент для поддевания, чтобы вынуть осколки.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

Ещё раз напоминаем: так как during этой процедуры Вам, возможно, придётся работать с повреждённым стеклом, настоятельно рекомендуется использовать защитные очки для защиты от летящих осколков.

Положите iOpener ровно на правый край iPad, разгладьте его, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Дайте пакету пролежать на iPad около 90 секунд, прежде чем пытаться открыть переднюю панель.

На клеевой ленте вокруг дисплея iPad в верхнем правом углу имеется небольшой зазор, примерно 5 см (2 дюйма) от верхнего края iPad. Этим слабым местом вы и воспользуетесь.

Выровняйте инструмент по кнопке отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковым корпусом. Вставьте только кончик инструмента, достаточно, чтобы расширить зазор.

Для того чтобы вставить клиновидный кончик инструмента для вскрытия между стеклом и пластиком, может потребоваться некоторое усилие. Действуйте терпеливо и аккуратно, при необходимости покачивая инструментом вперёд-назад.

Убедитесь, что поместили инструмент в нужное место — между пластиковой рамкой дисплея и передним стеклом.

Оставляя кончик пластикового инструмента для вскрытия вставленным между передним стеклом и пластиковой рамкой, вставьте пластиковую пластинку для вскрытия в этот зазор прямо рядом с инструментом.

Удалите пластиковый инструмент для вскрытия из iPad и продвиньте пластинку для вскрытия дальше под переднее стекло на глубину около 1,3 см.

Пока Вы работаете над освобождением клея на правой стороне iPad, повторно нагрейте iOpener и снова поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей на правом краю iPad.

Перемещайте пластинку для вскрытия вдоль края iPad, постепенно освобождая клей.

Клей очень прочный, поэтому может потребоваться значительное усилие. Действуйте осторожно.

Если вы видите конец пластинки под передним стеклом, немного вытащите её. Использование пластинки на такой глубине не повредит ничего, но может оставить остатки клея на ЖК-экране.

Во время отсоединения клея может потребоваться переместить нагретый iOpener обратно на правый край iPad. Это зависит от того, сколько времени iPad остывал во время работы.

Если открытие застряло в клею, «перекатывайте» инструмент вдоль боковой стороны iPad, продолжая отсоединять клей.

Перед тем как убрать первый инструмент из нижнего угла iPad, вставьте второй инструмент под правый край передней панели, чтобы клей не приклеился обратно.

Снова нагрейте iOpener и переместите его на верхнюю кромку iPad.

Несколько следующих шагов требуют особой осторожности.

Антенна Wi-Fi прикреплена к нижнему правому краю задней крышки iPad с помощью винтов и кабеля. Из-за расположения антенны необходимо действовать очень осторожно, чтобы не нанести ей необратимый ущерб.

Вам нужно будет отсоединить клей, удерживающий антенну, от передней панели, не повредив хрупкие компоненты, соединяющие антенну с нижней частью iPad. Тщательно следуйте следующим шагам.

Проведите инструментом вокруг нижнего правого угла iPad, освобождая клей в этом месте.

Не продвигайте инструмент дальше нижнего правого угла. Это может привести к повреждению антенны Wi-Fi.

На этом шаге необходимо провести инструментом вдоль нижнего правого края передней панели. Антенна Wi-Fi находится очень близко к углу и может быть легко повреждена при неправильном отсоединении клея.

Не вынимайте инструмент полностью из-под передней панели, а потяните его немного наружу, чтобы примерно 3 мм наконечника оставались под стеклом.

Переместите наконечник инструмента вдоль нижнего края iPad, освобождая клей над антенной Wi-Fi.

После того, как вы пройдёте антенну Wi-Fi (примерно 75 мм от правого края, или рядом с кнопкой «Домой»), вставьте инструмент полностью до упора.

Переместите инструмент вправо, освобождая клей, удерживающий антенну Wi-Fi к передней панели.

Антенна прикреплена к нижней части iPad с помощью винтов и кабеля. Этот шаг отсоединяет антенну от передней панели, чтобы при снятии панели антенна не повредилась.

Продолжайте отсоединять клей по нижнему краю iPad, вытаскивая инструмент достаточно далеко, чтобы обойти кнопку «Домой», и вставляя его снова на глубину 10 мм после того, как минуете кнопку.

Если клей слишком остыл по нижнему краю, повторно нагрейте iOpener, чтобы разогреть клей в рабочей зоне.

Не нагревайте iOpener в микроволновке более чем на минуту за раз и всегда делайте перерыв не менее двух минут перед повторным нагревом.

Продолжайте отсоединять клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте инструмент не глубже 10 мм в этом месте, чтобы не повредить ленточный кабель кнопки «Домой».

Оставьте инструмент вставленным под переднюю панель рядом с кнопкой «Домой».

Снова нагрейте iOpener в микроволновке и поместите его на левый край iPad, чтобы начать разогревать клей в этом участке.

Проведите инструментом вдоль верхнего края iPad, немного вытаскивая его, чтобы обойти кронштейн фронтальной камеры.

Клей на этом участке очень плотный, и может потребоваться значительное усилие. Действуйте осторожно и медленно, следя за тем, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, замените iOpener на верхнем краю и продолжайте работу. Если iOpener остыл слишком сильно — повторно нагрейте его.

Если инструмент застревает в клее, «перекатывайте» его, как показано в шаге 9.

Продолжайте отсоединять клей вдоль верхнего края iPad и проведите инструментом вокруг верхнего левого угла.

Если клей достаточно тёплый, удалите iOpener для удобства. Однако, если клей всё ещё сильно прилипает, повторно нагрейте iOpener и положите его на левый край во время работы.

Проведите инструментом вдоль левого края iPad, отсоединяя клей по мере движения. Клей тонкий на этом участке из-за цифровизатора, расположенного по всей левой стороне. Убедитесь, что инструмент не вставлен слишком глубоко (максимум 10 мм), чтобы не повредить цифровизатор.

Кабель цифровизатора находится примерно в 50 мм от нижнего края iPad. Остановите движение инструмента, когда дойдёте до 60 мм от нижнего края iPad.

Используя лопатку, которая всё ещё находится под нижним краем iPad, отсоедините клей по нижнему левому углу.

К нижнему краю iPad от дигитайзера кабеля осталось всего около 1 дюйма (25 мм). Работайте аккуратно и медленно, следя за тем, чтобы не повредить этот кабель.

При помощи одной из лопаток подденьте нижний правый угол iPad и отогните его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае подведите лопатку под край iPad там, где переднее стекло ещё приклеено, и «разрежьте» клей.

Удерживая iPad за верхний и нижний правые углы, отведите переднее стекло от корпуса.

Следите за возможным наличием остатков клея и при необходимости подденьте их лопаткой, чтобы отсоединить переднюю панель.

При сборке протрите ЖК-экран микрофиброй и используйте сжатый воздух, чтобы удалить пыль и отпечатки пальцев перед установкой стекла.

Отвинтите четыре винта Phillips длиной 2,0 мм, крепящие ЖК-дисплей к задней крышке.

Поднимите ЖК-дисплей за длинный край, ближайший к кнопкам громкости, и отведите его от задней крышки.

Уложите ЖК-дисплей на переднюю панель, как показано на втором изображении.

Используйте пластиковую лопатку, чтобы снять кусок ленты, закрывающий конец кабеля разъёма док-коннектора.

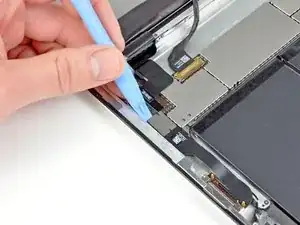

Краем пластиковой лопатки аккуратно подденьте разъём кабеля док-коннектора и отсоедините его от гнезда на логической плате.

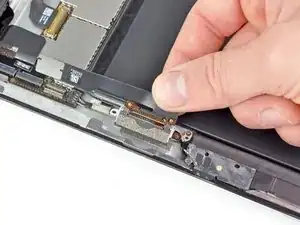

Отклейте ленточный кабель док-коннектора от задней панели.

Не пытайтесь полностью извлечь кабель, так как он по-прежнему надёжно закреплён на задней панели.

Отвинтите два винта Phillips длиной 2,0 мм, крепящих док-коннектор к задней панели.

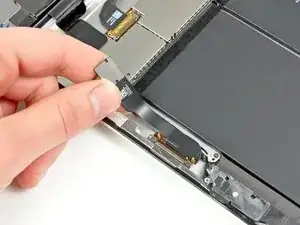

Вытяните док-коннектор от края задней панели и извлеките его из iPad 2.
