Замена разъема наушников и слота для SIM-карты в iPad 2 (GSM-версия)

Рекомендуется очистить микроволновую печь перед началом работы, чтобы грязь со дна не прилипла к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновок с поворотным столом: убедитесь, что диск свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности микроволновой печи, может потребоваться больше или меньше времени. iOpener достаточно прогрет, если его едва можно касаться.

Во время ремонта по мере остывания iOpener периодически подогревайте его в микроволновке дополнительными порциями по 30 секунд.

Следите за тем, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к его разрыву. Не нагревайте выше 100 ˚C (212 ˚F).

Никогда не касайтесь iOpener, если он выглядит вздутым.

Если iOpener в центре все еще слишком горяч, продолжайте работать с ним, пока он не остынет, прежде чем снова нагревать. Правильно нагретый iOpener остается теплым до 10 минут.

Достаньте iOpener из микроволновой печи, держа его за один из двух плоских концов, избегая прикосновения к горячему центру.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости воспользуйтесь кухонной перчаткой.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду достаточно воды, чтобы полностью погрузить в нее iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружен в воду.

Используйте щипцы, чтобы достать нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые выступы.

Ваш iOpener готов к использованию! Если потребуется повторный нагрев, снова доведите воду до кипения, выключите нагрев и погрузите iOpener в воду на 2–3 минуты.

Используйте инструмент для извлечения SIM-карты или расправленную скрепку, чтобы выдвинуть лоток для SIM-карты.

Вытяните лоток для SIM-карты из его слота и извлеките его из iPad 2.

Если меняется SIM-карта, достаньте ее из лотка и установите новую.

Если стекло дисплея треснуло, чтобы при ремонте трещина не распространялась дальше и не нанесла вреда, наклейте на стекло скотч.

Наклейте ленты прозрачного упаковочного скотча внахлест на весь экран iPad, пока не будет полностью закрыта передняя панель.

Это удержит осколки стекла и придаст конструкции жесткость при поддевании и снятии передней панели.

Старайтесь следовать остальным шагам по инструкции. Однако, как только стекло треснуло, оно, вероятно, будет трескаться дальше при работе, и, возможно, потребуется металлический инструмент для удаления остатков стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-дисплей.

Еще раз напоминаем, что при работе со сломанным стеклом настоятельно рекомендуется использовать защитные очки, чтобы защититься от летящих осколков.

Положите iOpener ровно на правый край iPad, разгладьте его, чтобы обеспечить хорошее соприкосновение поверхности iPad и iOpener.

Дайте пакету пролежать на iPad около 90 секунд, прежде чем попытаться открыть переднюю панель.

На клеевом кольце iPad есть небольшой зазор в верхнем правом углу, примерно на расстоянии 2,0 дюйма (~5 см) от верхнего края iPad. Вы воспользуетесь этим слабым местом.

Сориентируйте инструмент по кнопке отключения звука. Вставьте наконечник пластикового инструмента для вскрытия в щель между передним стеклом и пластиковым ободом. Вставьте только самый кончик инструмента, достаточно, чтобы расширить щель.

Может потребоваться приложить усилие, чтобы вставить клиновидный конец инструмента для вскрытия между стеклом и пластиком. Действуйте терпеливо и аккуратно, слегка покачивая пластиковым инструментом при необходимости.

Убедитесь, что инструмент установлен правильно — между пластиковым ободом дисплея и передней панелью стекла.

Удерживая наконечник пластикового инструмента для вскрытия между передним стеклом и пластиковым ободом, вставьте пластиковую распорку в щель прямо рядом с пластиковым инструментом.

Извлеките пластиковый инструмент для вскрытия из iPad и продвиньте распорку дальше под переднее стекло на глубину около 0,5 дюйма.

Пока вы работаете над освобождением клея с правой стороны iPad, повторно нагрейте iOpener и поместите его на нижний край устройства.

Пока нижний край нагревается с помощью iOpener, начните отделять клей по правому краю iPad.

Перемещайте инструмент вдоль края iPad, постепенно освобождая клей.

Клей очень прочный, поэтому может потребоваться значительное усилие. Работайте аккуратно.

Если виден конец инструмента под передним стеклом, немного выдвиньте его. Глубокое введение инструмента не повредит компоненты, но может оставить клей на ЖК-дисплее.

По мере отклеивания может понадобиться снова приложить разогретый iOpener к правому краю iPad. Это зависит от того, сколько времени устройство остывало во время работы.

Если инструмент застрял в клее, «покачивайте» его вдоль боковой стороны iPad, продолжая отклеивать.

Перед тем как извлечь первый инструмент из нижнего угла iPad, вставьте второй инструмент под правый край переднего стекла, чтобы клей не приклеился снова.

Снова разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие несколько шагов требуют особой осторожности.

Антенна Wi-Fi прикреплена к правому нижнему краю задней панели iPad с помощью винтов и кабеля. Из-за ориентации антенны необходимо действовать крайне осторожно, чтобы не нанести ей необратимый ущерб.

Вам нужно будет отклеить антенну от передней панели, не повредив хрупкие элементы, соединяющие антенну с нижней частью iPad. Внимательно следуйте следующим шагам.

Переместите инструмент вокруг правого нижнего угла iPad, отклеивая клей в этой области.

Не продвигайте инструмент дальше правого нижнего угла — это может повредить антенну Wi-Fi.

На этом шаге необходимо перемещать инструмент вдоль правого нижнего края передней панели. Антенна Wi-Fi расположена очень близко к углу и может быть легко повреждена при неправильном отклеивании.

Не вынимайте инструмент полностью из-под переднего стекла — слегка потяните его наружу, чтобы около 3 мм его конца оставалось под стеклом.

Перемещайте конец инструмента вдоль нижнего края iPad, отклеивая клей над антенной Wi-Fi.

Как только вы пройдете зону антенны Wi-Fi (примерно на расстоянии 75 мм от правого края или прямо рядом с кнопкой «Домой»), вставьте инструмент полностью.

Перемещайте инструмент вправо, отклеивая антенну от переднего стекла.

Антенна крепится к нижней части iPad с помощью винтов и кабеля. Этот шаг отделяет антенну от передней панели и предотвращает её повреждение при её удалении.

Продолжайте отклеивать клей по нижнему краю iPad, выдвигая инструмент достаточно далеко, чтобы обойти кнопку «Домой», и вставляя его обратно на глубину 10 мм, как только он окажется за кнопкой.

Если клей на нижнем краю остыл, снова разогрейте iOpener, чтобы нагреть участок, над которым Вы работаете.

Не нагревайте iOpener более одной минуты за раз и всегда оставляйте не менее двух минут перед повторным нагревом.

Продолжайте отклеивать клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте инструмент на глубину не более 10 мм в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте инструмент под передним стеклом в районе кнопки «Домой».

Снова разогрейте iOpener в микроволновой печи и поместите его на левый край iPad, чтобы начать нагревать клей в этом участке.

Перемещайте инструмент вдоль верхнего края iPad, слегка выдвигая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этом участке очень плотный, поэтому может потребоваться значительное усилие. Действуйте осторожно и медленно, следя за тем, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, верните iOpener к верхнему краю и продолжайте работу. Если iOpener остыл, разогрейте его снова.

Если инструмент застревает в клее, используйте метод «покачивания» инструмента, как показано в шаге 9.

Продолжайте отклеивать клей вдоль верхнего края iPad и переместите инструмент вокруг верхнего левого угла.

Если клей достаточно тёплый, для удобства извлеките iOpener из iPad. Однако если клей всё ещё липкий, повторно разогрейте iOpener и положите его на левый край во время работы.

Перемещайте инструмент для вскрытия вдоль левого края iPad, освобождая клей по мере продвижения. Клей здесь тонкий из-за расположения дигитайзера по всей левой стороне. Убедитесь, что инструмент не слишком глубоко поддевает (не более 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Кабель дигитайзера расположен примерно в 2 дюймах (50 мм) от нижнего края iPad. Прекратите поддевать инструментом, когда доберётесь до точки примерно в 2,25 дюйма (60 мм) от нижнего края iPad.

Используя инструмент для вскрытия, который уже находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть кабеля дигитайзера находится всего в ~1 дюйме (25 мм) от нижнего края iPad. Работайте аккуратно и медленно, следя за тем, чтобы не повредить этот кабель.

Используя один из инструментов для вскрытия, подденьте нижний правый угол iPad и возьмите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В таком случае подденьте краем инструмента место, где переднее стекло всё ещё прикреплено, и «перережьте» клей.

Держа iPad за верхний и нижний правый углы, поверните переднее стекло в сторону от корпуса.

Будьте осторожны с клеем, который может всё ещё удерживать стекло, и используйте инструмент для вскрытия, чтобы перерезать любые оставшиеся участки.

При сборке используйте салфетку из микрофибры и баллон со сжатым воздухом, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед установкой стекла.

Выкрутите четыре винта Phillips длиной 2,0 мм, крепящих ЖК-дисплей к задней крышке.

Поднимите ЖК-дисплей за длинную сторону, ближайшую к кнопкам громкости, и поверните его из задней крышки.

Положите ЖК-дисплей на переднюю панель, как показано на втором изображении.

Используйте плоский конец пластикового инструмента для вскрытия, чтобы поднять фиксатор разъёма ленточного кабеля джека наушников и фронтальной камеры формата ZIF.

Убедитесь, что Вы поднимаете шарнирный фиксатор, а не сам разъём.

Протяните пластиковый инструмент под кабелем джека наушников и фронтальной камеры, чтобы освободить его от клея, которым он прикреплён к задней панели.

Аккуратно вытяните ленточный кабель джека наушников и фронтальной камеры прямо из его разъёма на материнской плате.

Выкрутите три винта Phillips длиной 2 мм, крепящих слот для SIM-карты к задней панели.

Выкрутите два винта Phillips длиной 2,9 мм, крепящих разъём для наушников к задней панели.

Используйте пластиковый инструмент для вскрытия, чтобы помочь вытянуть разъём для наушников из углубления в верхнем крае iPad.

Пока не пытайтесь полностью извлекать узел.

Осторожно отклейте кабели фронтальной камеры и микрофона от задней панели.

Аккуратно снимите полоску ленты, закрывающую разъём кабеля фронтальной камеры.

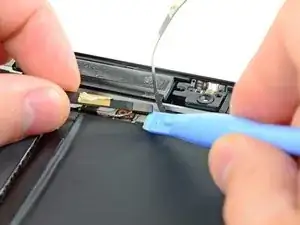

Используйте край пластикового инструмента для вскрытия, чтобы отсоединить кабель фронтальной камеры от кабеля разъёма наушников.

Осторожно отклейте кабель фронтальной камеры от нижнего ленточного кабеля, прикреплённого к разъёму наушников.

Используйте край пластикового инструмента для вскрытия, чтобы отключить разъём кабеля микрофона.

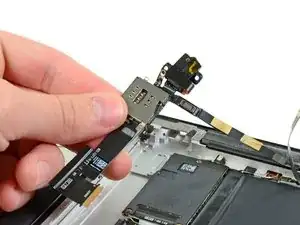

Извлеките блок разъёма для наушников и слота для SIM-карты из iPad 2.
