Замена ЖК-дисплея iPad 2 GSM

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно разогрет, когда его едва горячо трогать пальцем.

В процессе ремонта по мере остывания iOpener подогревайте в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву пакета. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он вздулся.

Если iOpener в середине всё ещё слишком горячий, чтобы прикасаться, продолжайте использовать его, ожидая охлаждения перед следующей подогревкой. Правильно разогретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячей середины.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. Используйте прихватку при необходимости.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте разогретый iOpener щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно повторно разогреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если внешнее стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и травмы, заклейте стекло лентой.

Наложите полосы прозрачной упаковочной ленты внахлёст на дисплей iPad, пока вся лицевая панель не будет покрыта.

Это удержит осколки стекла и придаст конструкции жёсткость при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако если стекло уже разбито, оно, вероятно, будет дальше трескаться в процессе работы, и возможно потребуется использовать металлический монтажный инструмент, чтобы вынуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑панель.

Поскольку в процессе вы можете работать с разбитым стеклом, мы настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener на правый край iPad, расправив его для лучшего контакта между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой разрыв в кольце клея, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы воспользуетесь этой слабой точкой.

Совместите инструмент с кнопкой бесшумного режима. Вставьте кончик пластикового лопаточного инструмента в зазор между передним стеклом и пластиковым ободком. Вставьте только самый кончик лопатки, ровно настолько, чтобы расширить трещину.

Может потребоваться некоторое усилие, чтобы просунуть клиновидный кончик лопатки между стеклом и пластиком. Работайте терпеливо и аккуратно, расшатывая пластиковый инструмент взад‑вперёд по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового лопаточного инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую карточку‑раскрыватель в зазор рядом с лопаткой.

Уберите пластиковый лопаточный инструмент из iPad и протолкните карточку‑раскрыватель дальше под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы освобождаете клей на правой стороне iPad, подогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните отслаивать клей с правого края iPad.

Проводите карточкой‑раскрывателем вниз вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте аккуратно.

Если вы видите кончик карточки‑раскрывателя под передним стеклом, вытащите её немного назад. Использование инструмента на такой глубине не повредит ничего, но может оставить клей на ЖК‑дисплее.

Возможно, потребуется переместить нагретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время вашей работы.

Если монтажная лопатка застревает в клеевом слое, «прокатывайте» лопатку вдоль стороны iPad, продолжая ослаблять клей.

Перед тем как извлечь первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не схватился снова.

Повторно нагрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi‑антенна прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за расположения антенны крайне важно действовать осторожно, иначе может произойти необратимое повреждение антенны.

Вам нужно будет освободить клей, фиксирующий антенну к передней панели, не повредив при этом тонкие детали, соединяющие антенну с нижней частью iPad. Тщательно следуйте последующим шагам.

Проведите монтажной лопаткой вокруг правого нижнего угла iPad, освобождая клей в этой зоне.

Не проводите лопаткой дальше правого нижнего угла. Это может повредить Wi‑Fi‑антенну.

На этом шаге требуется перемещать монтажную лопатку вдоль правого нижнего края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко может быть перерезана при неправильном освобождении клея.

Не извлекайте лопатку полностью из‑под переднего стекла, а оттяните её лишь немного, чтобы приблизительно 1/8" (3 мм) наконечника оставалось под передним стеклом.

Проведите кончиком монтажной лопатки вдоль нижнего края iPad, освобождая клей в районе Wi‑Fi‑антенны.

После того как вы прошли мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края или прямо рядом с кнопкой «Домой»), вставьте монтажную лопатку на всю глубину.

Сдвиньте лопатку вправо, освобождая клей, фиксирующий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вынимая монтажную лопатку достаточно далеко, чтобы обойти кнопку «Домой», и вставляя её снова на глубину 1/2 дюйма (10 мм) после прохождения лопаткой мимо кнопки.

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы согреть клей в рабочей зоне.

Не нагревайте iOpener более одной минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей по всей нижней кромке iPad.

На моделях iPad 4 вставляйте лопатку в этой зоне на максимальную глубину 1/2 дюйма (10 мм), чтобы не повредить плоский кабель кнопки «Домой».

Оставьте монтажную лопатку зажатыми под передним стеклом вблизи кнопки «Домой».

Повторно нагрейте iOpener в микроволновой печи и положите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проведите монтажной лопаткой вдоль верхнего края iPad, немного вынимая её, чтобы обойти кронштейн передней камеры.

Клей в этой зоне очень густой, может потребоваться значительное усилие. Работайте осторожно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, снова положите iOpener вдоль верхнего края и продолжайте работу. Если iOpener остыл, разогрейте его.

Если монтажная лопатка застревает в клее, «прокатывайте» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите монтажной лопаткой вокруг верхнего левого угла.

Если клей достаточно теплый, для удобства удалите iOpener с iPad. Однако если клей всё ещё сильно липкий, снова нагрейте iOpener и положите его на левый край во время работы.

Проведите монтажной лопаткой вдоль левого края iPad, освобождая клей по мере продвижения. Клей здесь тонкий из‑за дигитайзера вдоль всей левой стороны. Следите, чтобы лопатка не заходила слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Кабель дигитайзера находится примерно в 2" (50 мм) от нижней части iPad. Прекратите двигать лопатку, когда окажетесь примерно в 2.25" (60 мм) от нижней части iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть кабеля цифроанализатора находится примерно в 25 мм от нижнего края iPad. Работайте аккуратно и медленно, следя за тем, чтобы не перерезать этот кабель.

С помощью одного из медиаторов приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае просуньте медиатор под край iPad в месте, где фронтальное стекло всё ещё приклеено, и "перережьте" клей.

Держась за верхний и нижний правые углы iPad, отведите фронтальное стекло от корпуса.

Осторожно с оставшимся клеем; используйте медиатор, чтобы перерезать любой клей, продолжающий удерживать переднюю панель.

При обратной сборке используйте микрофибру и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед повторной установкой стекла.

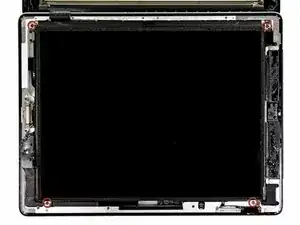

Снимите четыре винта Phillips 2,0 мм, крепящие ЖК-дисплей к задней панели.

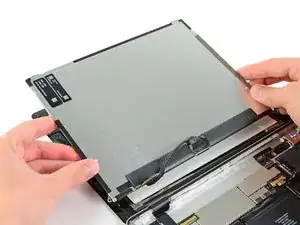

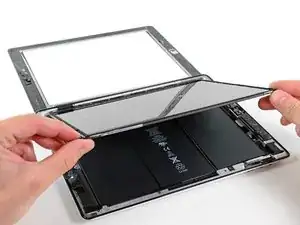

Поднимите ЖК-дисплей с длинного края, ближайшего к кнопкам громкости, и выверните его из задней панели.

Положите ЖК-дисплей на переднюю панель, как показано на второй фотографии.

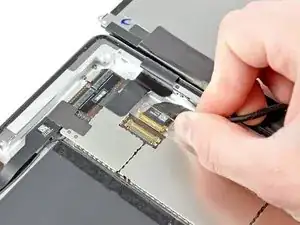

Используйте край пластиковой лопатки, чтобы отжать металлическую защёлку, фиксирующую кабель данных дисплея в разъёме на плате.

Вытяните кабель данных дисплея из его разъёма на плате.

Не тяните разъём кабеля данных дисплея вверх при отсоединении.

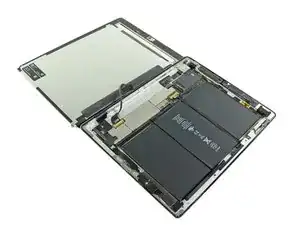

Снимите сборку ЖК-дисплея с iPad 2.

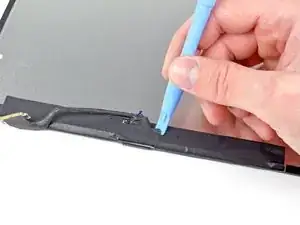

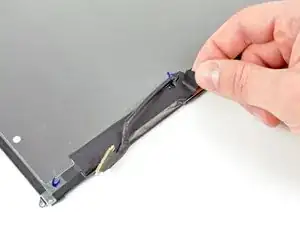

Снимите небольшую полоску чёрной ленты, закрывающую разъём кабеля данных дисплея на ЖК-дисплее.

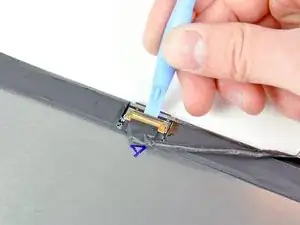

Используйте край пластиковой лопатки, чтобы отжать металлическую защёлку на разъёме кабеля данных дисплея.

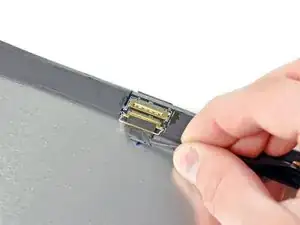

Вытяните кабель данных дисплея из разъёма и удалите его с ЖК-дисплея.

Не тяните кабель данных дисплея вверх при отсоединении.

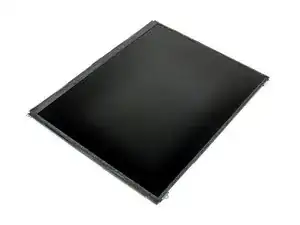

Остался только ЖК-дисплей.

Пена вокруг ЖК-дисплея должна быть заменена при повторной установке в другое устройство. Она обеспечивает зазор между цифроанализатором и ЖК-дисплеем, что помогает предотвратить ложные срабатывания.
