Замена фронтальной камеры Lenovo Miix 2

Снимите заднюю крышку планшета, вставив нейлоновую или металлическую лопатку в небольшое отверстие между экраном и задней крышкой рядом с кнопкой громкости. Перемещайте инструмент вдоль края планшета, чтобы освободить внутренние защёлки.

Требуется приложить значительное усилие, но работайте аккуратно, чтобы не повредить защёлки или внутренние компоненты.

Открутите шесть винтов длиной 3 мм вокруг посадочного места батареи с помощью отвёртки Phillips #0.

Медленно подденьте каждую сторону разъёма батареи (несколько раз вперёд и назад) пластиковой лопаткой, чтобы извлечь его из гнезда на материнской плате.

Извлеките батарею, поддев её пальцами или пластиковым инструментом для вскрытия.

Извлеките красный и чёрный кабель подключения динамиков к материнской плате, потянув разъём влево с небольшим усилием с помощью пинцета.

Чтобы аккуратно извлечь динамики из корпуса, слегка сдвиньте их влево, пока не почувствуете смещение, затем потяните вверх.

Найдите разъём кабеля ЖК-дисплея и аккуратно подденьте его вверх лопаткой.

Извлеките 5 ленточных кабелей. Используйте кончик лопатки, чтобы поднять фиксирующую скобу, убедитесь, что поднимаете за шарнир, а не за сам разъём, затем извлеките кабель из разъёма.

Цвет скоб и разъёмов может отличаться.

После того как шарнир поднят, для извлечения ленточного кабеля не требуется усилий.

Удалите 3 антенных кабеля, аккуратно потянув их вверх пинцетом.

Наиболее эффективно тянуть вверх, слегка поворачивая.

Открутите 4 винта длиной 1,6 мм с помощью отвёртки J0.

Извлеките красный и чёрный кабель, аккуратно потянув разъём вправо с помощью пинцета.

Поднимите материнскую плату из корпуса планшета.

Отсоедините ленточный кабель с помощью пинцета

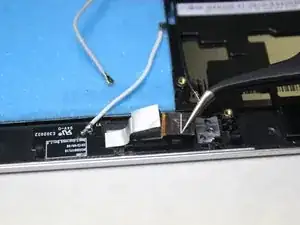

Поднимите камеру пинцетом, чтобы снять её
