Замена экрана планшета Nobis NB09 на Android
Это руководство по замене экрана на планшете Nobis NB09. Экран — самая важная часть устройства для взаимодействия с планшетом и его использования. Если экран работает неправильно, пользоваться устройством становится практически невозможно.
Рекомендуется соблюдать осторожность из‑за возможного разбитого стекла, использовать инструменты, безопасные для ЭСР, а также знать как правильно использовать антистатический коврик и браслет.
Шаг 1

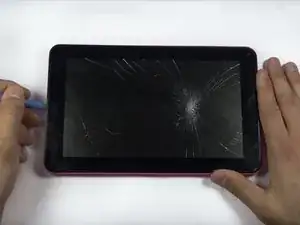

Удалите два винта Phillips размером 00, расположенных на правой стороне планшета.

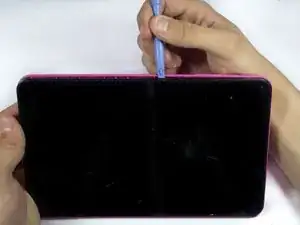

Используйте пластиковые инструменты для вскрытия, чтобы ослабить и затем поддеть заднюю крышку планшета.
При поддевании задней крышки будьте осторожны около портов планшета. Слишком сильное давление может привести к трещинам.
Шаг 2
Рекомендуется использовать заземляющий браслет, чтобы избежать повреждения схем устройства статическим электричеством (ESD).

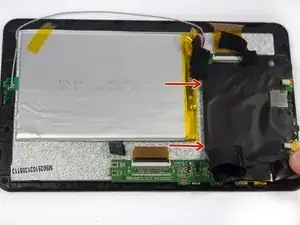

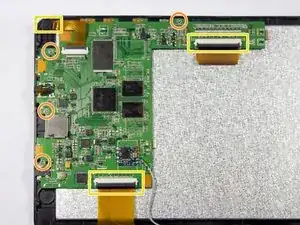

Снимите электрическую ленту, закрывающую плату.
Удалите четыре винта T4 Torx длиной 4,0 мм, удерживающие материнскую плату на передней части планшета.
Удалите остатки клейкой ленты с оголённой области.

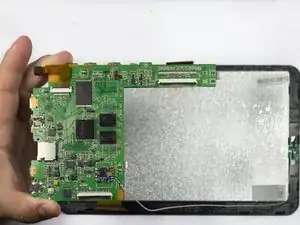

Отключите ленточные кабели, слегка подняв фиксирующую защёлку (чёрную планку) на каждом разъёме, затем аккуратно отсоедините контактные соединители.
Шаг 3

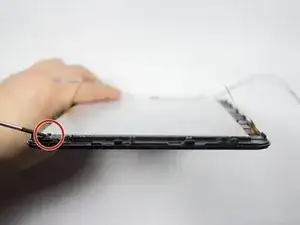

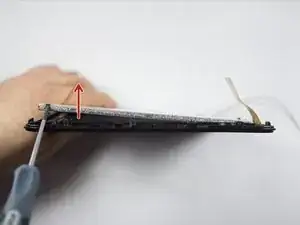

Найдите выемку на дигитайзере, расположенную на левой стороне устройства.

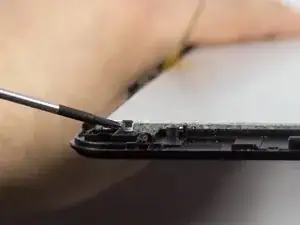

Используя отвёртку Phillips, аккуратно нажмите на выемку и приподнимите дигитайзер от экрана.
Шаг 4

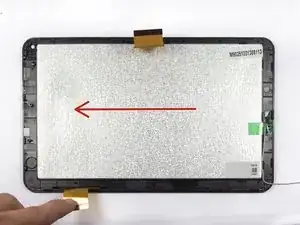

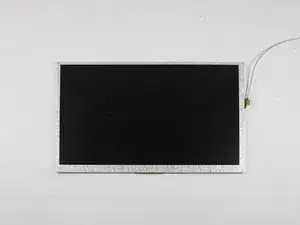

Осторожно сдвиньте дигитайзер из защёлок, чтобы снять его с экрана.

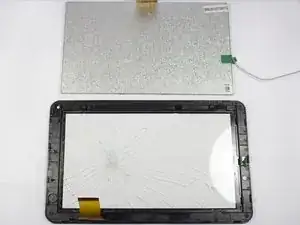

Дигитайзер теперь должен быть отделён от экрана.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
