Замена динамика планшета Android Nobis NB09

Планшеты

Использование данного руководства поможет вам успешно заменить неисправный динамик на вашем планшете. Сначала необходимо разобрать планшет, а затем припаяйте новый динамик на место. Следуйте шагам 1-3, чтобы открыть устройство. Игнорируйте шаги 4 и 5 и переходите прямо к шагу 6 после выполнения этих действий.

Шаг 1

Удалите два винта Phillips 00, расположенные с правой стороны планшета.

Шаг 2

Используйте пластиковые инструменты для разбирания, чтобы ослабить и снять заднюю крышку (розовая деталь).

При снятии крышки будьте осторожны, чтобы не тянуть слишком сильно, так как к материнской плате прикреплены провода, связанные с задней крышкой.

Шаг 3

Рекомендуется использовать заземляющий браслет, чтобы избежать повреждения цепей устройства из-за ЭСД (электростатического разряда).

Динамик расположен в верхнем левом углу планшета.

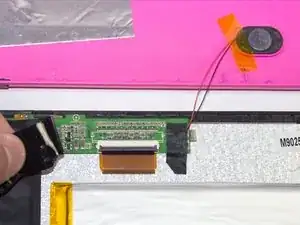

Удалите электрическую ленту, закрывающую соединения, чтобы обнажить провода.

Шаг 4

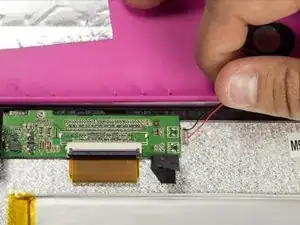

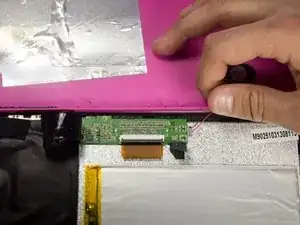

Отключите неисправный динамик, отпаивая два проводных соединения.

Убедитесь, что не повредили материнскую плату.

Шаг 5

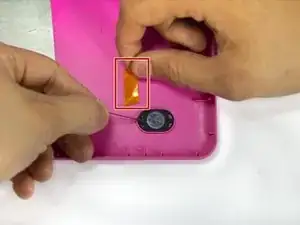

Удалите ленту, удерживающую динамик в его гнезде.

Шаг 6

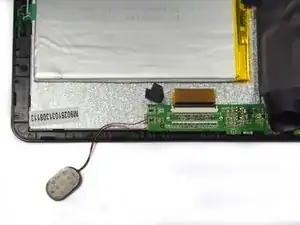

Удалите динамик из его гнезда. Разместив динамик сбоку от вашего устройства, вы получите больше свободы.

Аккуратно надавите на динамик с обратной стороны крышки с помощью острого конца пластикового инструмента, чтобы упростить этот шаг.

Шаг 7

Используйте паяльник, чтобы удалить излишки припоя с помощью проволоки для удаления припоя.

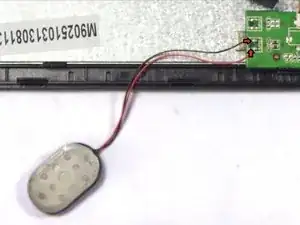

Припаяйте провода динамика обратно к материнской плате.

Просмотрите руководство по пайке iFixit для получения помощи по пайке.

Подключите
