Замена разъёма зарядки Nook Simple Touch с подсветкой GlowLight
Ваш Nook Simple Touch с подсветкой GlowLight больше не заряжается? Или заряжается значительно медленнее, чем раньше? Возможно, требуется заменить разъём зарядки.
Перед использованием этого руководства обязательно ознакомьтесь со страницей по устранению неполадок, чтобы исключить другие проблемы, например с аккумулятором.
Разъём зарядки припаян к материнской плате, поэтому проще всего заменить всю материнскую плату при неисправном разъёме. Однако возможно заменить только разъём и сохранить ту же материнскую плату. В следующих шагах объясняется, как это сделать.
Никогда не работайте с устройством, подключённым к сети питания. Перед началом убедитесь, что Nook выключен и адаптер питания отключён.
Шаг 1
Положите Nook экраном вниз.
Шаг 2
Вставьте монтажный инструмент между кнопкой питания и верхним краем корпуса.
Нажмите монтажным инструментом вниз, чтобы поддеть кнопку питания.
Шаг 3
Аккуратно выньте кнопку питания пальцами.
Шаг 4
Выверните один винт крестовой отверткой Torx T4.
Шаг 5
Сдвиньте заднюю крышку вниз в вашу сторону в направлении разъёма зарядки.
Шаг 6
Отсоедините белый кабельный разъём от материнской платы.
Извлеките аккумулятор из устройства.
Шаг 7

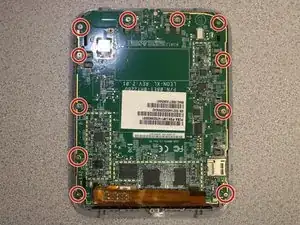

Выверните одиннадцать винтов с материнской платы с помощью отвертки T4.
Шаг 8

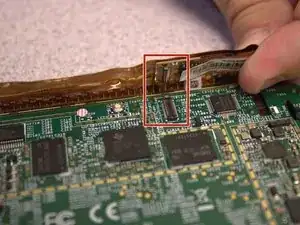

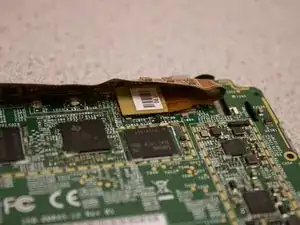

Отсоедините оранжевый ленточный кабель от материнской платы.

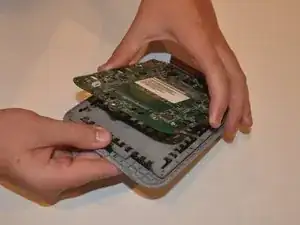

Аккуратно поднимите материнскую плату с дисплея пальцами.
Шаг 9

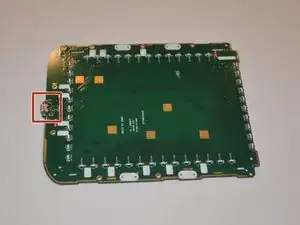

Переверните материнскую плату и найдите разъём зарядки.
Шаг 10

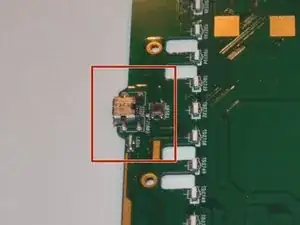

Используя паяльник, отпаяйте разъём зарядки от материнской платы.
Припаяйте новый разъём зарядки к материнской плате с помощью паяльника.
Будьте осторожны с паяльником — он очень горячий и может повредить ваши руки или устройство.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
