Замена кнопок питания и громкости Kurio Xtreme
Если кнопки питания и/или громкости на вашем Kurio Xtreme перестали работать, следуйте данному руководству, чтобы заменить их. Перед началом убедитесь, что у вас есть паяльник и вы умеете им пользоваться.
Шаг 1
Снимите резиновый чехол, начав отрывать его с одного из верхних углов, и продолжайте отрывать, пока крышка полностью не будет снята.
Шаг 2
Открутите четыре чёрных винта длиной 4 мм с помощью отвёртки Phillips #000.
По два винта находятся с каждой стороны устройства (всего четыре).
Шаг 3
Вставьте пластиковую инструмент между кромками синей передней и чёрной задней частей корпуса.
Проведите пластиковым инструментом по периметру устройства. Возможно, потребуется несколько раз пройти инструментом вдоль краёв корпуса.
Следите за тем, чтобы при снятии задней крышки не повредить пластиковые защёлки по краям устройства.
Аккуратно снимите заднюю панель с остальной части устройства.
Шаг 4

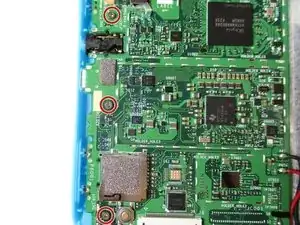

Открутите три винта длиной 4 мм на материнской плате с помощью отвёртки Phillips #000.
Шаг 5

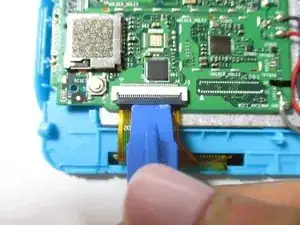

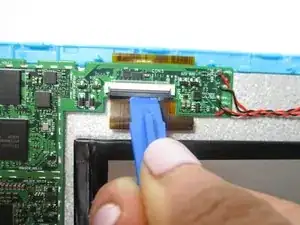

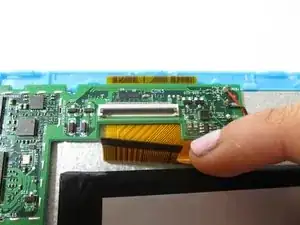

Извлеките оранжевый ленточный шлейф дисплея, расположенный над батареей, подняв рычажок разъёма ZIF пластиковым инструментом.
Шаг 6

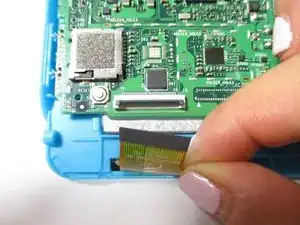

Извлеките оранжевый ленточный шлейф дисплея, расположенный слева от батареи, подняв рычажок разъёма ZIF пластиковым инструментом.
Шаг 7

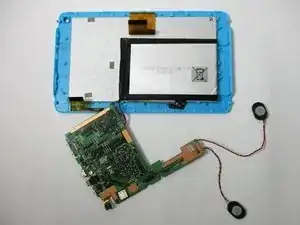

Достаньте динамики из пластиковых форм, приподняв чёрный и красный провода.
Следите за тем, чтобы не отключить чёрный и красный провода от материнской платы.
Шаг 8

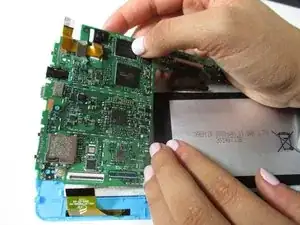

Извлеките материнскую плату из корпуса, подняв её вверх. Положите её лицевой стороной вниз под корпус.
Материнская плата останется подключённой к батарее и динамикам.
Шаг 9

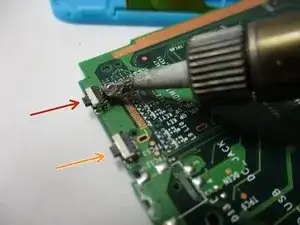

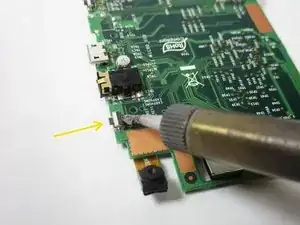

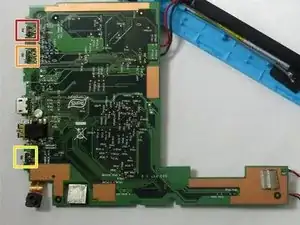

Снимите кнопки громкости и/или кнопку питания, отпаяв их у основания.
Громкость вниз
Громкость вверх
Питание
Заключение
Чтобы собрать устройство обратно, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
