Замена сенсорного экрана Kurio Xtreme

Снимите резиновый чехол, начиная с одного из верхних углов, и продолжайте снимать, пока крышка полностью не удалится.

Открутите четыре черных винта размером 4 мм с помощью отвертки Philips #000.

По два винта с каждой стороны устройства (всего четыре).

Вставьте пластиковый инструмент для открытия между краями синей передней панели и черной задней панели.

Проведите пластиковым инструментом по периметру устройства. Это может потребовать многократного движения инструмента вверх и вниз по краям устройства.

Убедитесь, что не сломаете пластиковые зажимы вдоль краев устройства при снятии задней крышки.

Осторожно поднимите заднюю панель с остальной части устройства.

Открутите три винта размером 4 мм с помощью отвертки Philips #000.

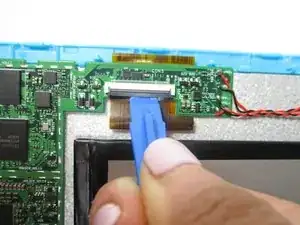

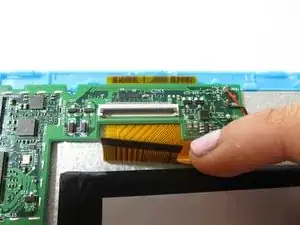

Удалите оранжевый шлейф дисплея данных над батареей, приподняв ZIF-коннектор с помощью пластикового инструмента для открытия.

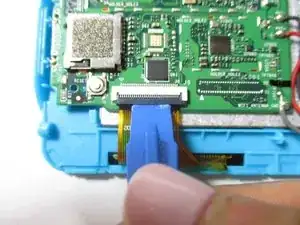

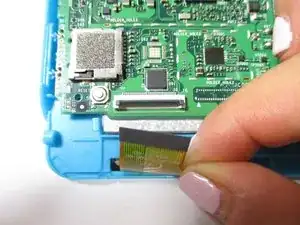

Удалите оранжевый шлейф дисплея данных слева от батареи, приподняв ZIF-коннектор с помощью пластикового инструмента для открытия.

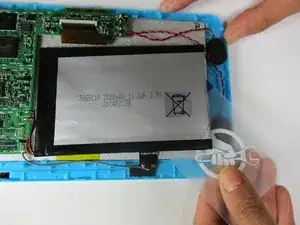

Засуньте пластиковую карточку iFixit или кредитную карту под батарею, чтобы удалить клей, который удерживает её на месте.

Будьте терпеливы и осторожны. Клей сильный и может потребовать до 30 секунд для удаления.

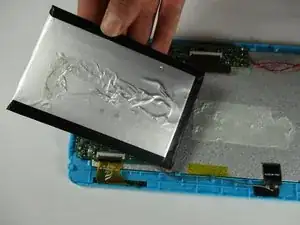

Осторожно поднимите батарею из устройства и отложите в сторону.

Будьте осторожны, чтобы не отсоединить черные и красные провода от материнской платы при откладывании батареи в сторону.

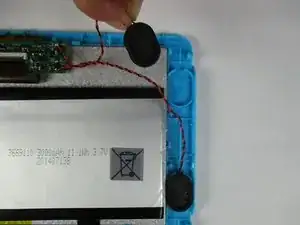

Осторожно достаньте динамики из пластиковых форм, поднимая черные и красные провода. Отложите динамики в сторону.

Будьте осторожны, чтобы не отсоединить черные и красные провода от материнской платы при откладывании динамиков в сторону.

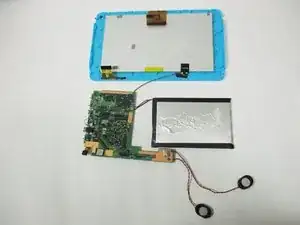

Удалите материнскую плату, подняв её из корпуса, и отложите в сторону вместе с батареей и динамиками.

Материнская плата все еще будет подключена к батарее, динамикам и серому заземляющему проводу.

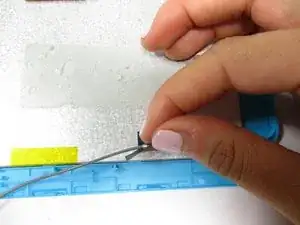

Осторожно снимите клейкую ленту заземляющего провода с синей панели переднего экрана.

Нет необходимости снимать ленту с задней стороны серебристого LCD-экрана.

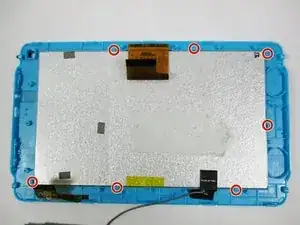

Приподнимите все 7 синих зажимов, зажимая под ними пластиковый инструмент для открытия и сгибая их назад.

Зажимы не "щелкают" открытыми. Этот шаг требует фактического сгибания пластика назад.

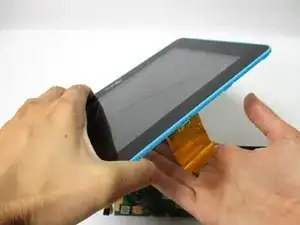

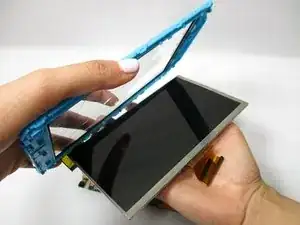

Удалите LCD-дисплей из синего корпуса сенсорного экрана, аккуратно тряся их в ладони.

Он может быть прилипшим, поэтому вам нужно тепло, чтобы ослабить клей.

Будьте осторожны при снятии дегризера с пластика, если вы слишком сильно его согнете, он может сломать рамку!
