Замена экрана Kindle Voyage

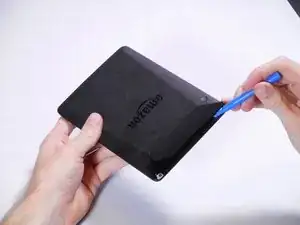

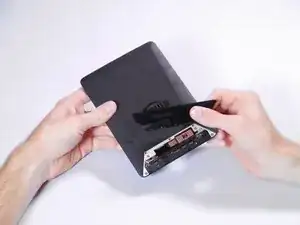

Вставьте пластиковый инструмент для открытия между пластиковой панелью, показанной на устройстве.

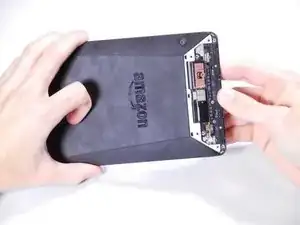

Используйте инструмент, чтобы поддеть пластик от устройства.

Этот пластиковый элемент приклеен к устройству. Вам может понадобиться приложить усилие, чтобы его отделить.

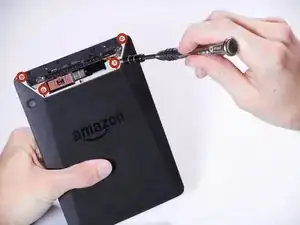

Используйте алюминиевую отвертку с насадкой Phillips размером #00, чтобы удалить четыре винта длиной 3 мм, показанные на изображении. При сборке учтите, что верхние два и нижние два винта различаются по размеру.

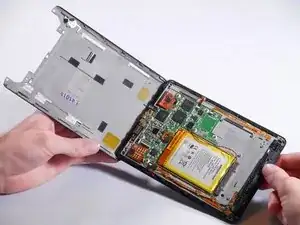

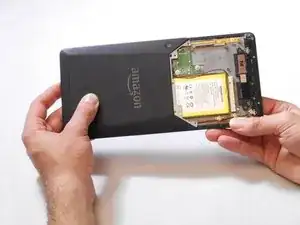

После удаления винтов задняя панель может быть снята с устройства.

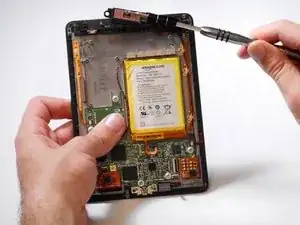

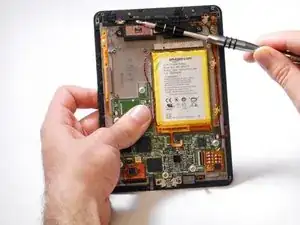

Уберите магнитный элемент с помощью магнитной головки алюминиевой отвертки.

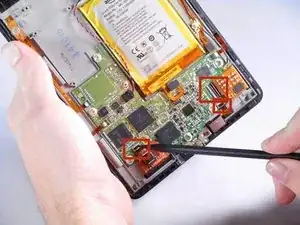

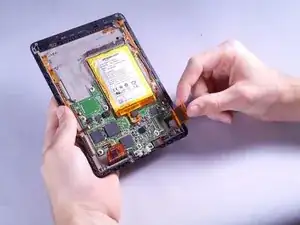

Используйте лопаточку, чтобы поднять черные зажимы на всех трех шлейфах.

Когда зажимы открыты, аккуратно вытащите шлейфы из их корпусов.

Между экраном и корпусом находится довольно много клея, поэтому перед тем, как вставить любой инструмент для открытия, используйте достаточно тепла, чтобы размягчить клей.

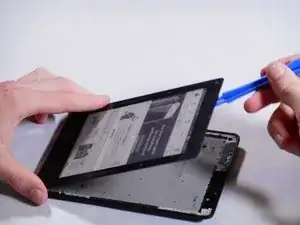

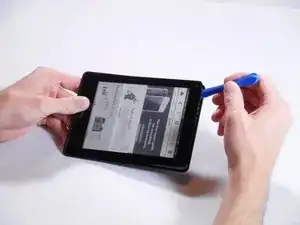

Вставьте пластиковый инструмент для открытия в маленькую щель между экраном и передней панелью. Необычно, но начните поднимать от хрупких углов и сенсорных кнопок в середине.

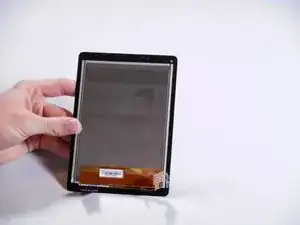

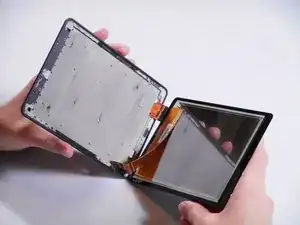

Двигайтесь по периметру экрана, пока не сможете полностью открыть его.

На экране есть клей, удерживающий его на передней панели, так что вам нужно будет приложить много тепла и немного усилий, чтобы полностью отделить их.

После того как
