Замена сенсорного экрана Kindle

Используйте пластиковый инструмент для открытия, чтобы отсоединить шесть пластиковых зажимов вокруг нижней части задней панели Kindle.

Не поддевать зажимы на верхней половине задней панели.

Сдвиньте заднюю панель вниз, в сторону разъема для зарядки. Это освободит зажимы на верхней половине.

После того как верхние зажимы освободятся, осторожно поднимите заднюю панель.

Используйте отвертку Phillips #00, чтобы удалить пять винтов.

Используя плоский конец лопатки, осторожно подденьте аккумулятор и извлеките его.

Удалите четыре винта 2 мм, указанные на рисунке, с помощью отвертки Phillips #00. (Универсальные модели с 3G используют винты Phillips #000.)

Затем осторожно поднимите сборку 3G с помощью лопатки или пальцев.

Эта модель Kindle Touch является только Wi-Fi, и вместо сборки 3G у неё есть пластиковая заглушка.

Отключите антенну, осторожно поддев её с платы 3G пластиковым инструментом.

С помощью отвертки Phillips #00 удалите шесть винтов 4 мм для доступа к передней панели.

Используйте пластиковый инструмент для открытия, чтобы поддеть ободок сверху и по бокам.

Нижняя часть ободка будет наклеена, поэтому будьте осторожны, вынимая зажимы.

Зажимы могут легко согнуться, поэтому не пытайтесь вырывать их. Если вы их согнули, их можно вернуть в исходное положение.

Используйте отвертку Phillips #00, чтобы удалить указанные винты.

Существует три пары винтов, каждая из которых отличается. Винты в верхних углах — это 4 мм винты #00 Phillips, винты в нижних углах — 2 мм винты #00 Phillips, а черные винты в нижней центральной части — 6 мм винты #00 Phillips.

После того как винты удалены, осторожно уберите корпус от внутренних компонентов.

С экраном, обращенным к вам, используйте свой нагретый iOpener или другой нагревательный элемент, чтобы ослабить клей, удерживающий модуль Wi-Fi на экране. Через 30 секунд уберите нагревательный элемент.

После того как клей ослаблен, используйте тонкий инструмент, например лопатку или небольшой пластиковый инструмент для открытия, чтобы отделить модуль Wi-Fi от экрана.

С материнской платой, обращенной к вам, используйте заостренный конец лопатки, чтобы осторожно отделить два разъема динамика.

Этот тип разъема необходимо поднимать, а не тянуть. Случайное тянуть может повредить провода.

Во время сборки убедитесь, что разъемы динамика не задвинуты за материнскую плату.

Используйте отвертку Phillips #00, чтобы удалить семь винтов 2 мм.

Используйте лопатку, чтобы отделить разъем дисплея от материнской платы.

Осторожно удалите материнскую плату из блока поддержки дисплея.

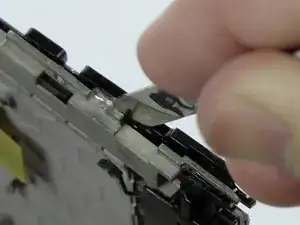

Используя металлическую лопатку, поместите заостренный конец в верхнюю часть зажима.

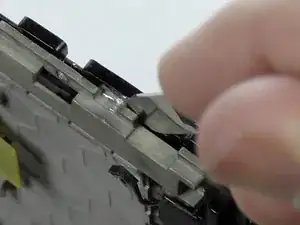

Осторожно поворачивайте лопатку и поднимите пластиковый элемент, чтобы создать зазор с боковой стороны.

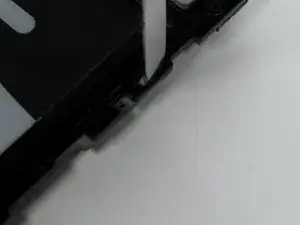

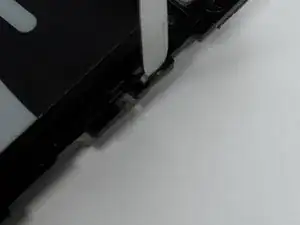

Используйте лопатку в зазоре, чтобы поддеть зажим.

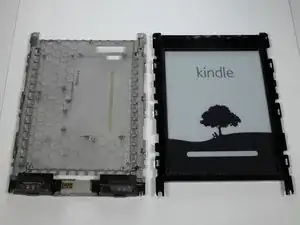

Повторите для других зажимов.

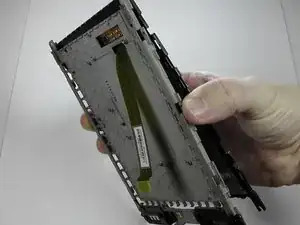

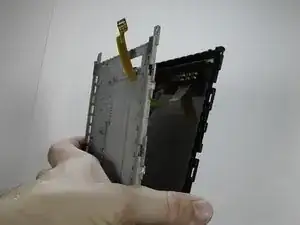

С разделенными зажимами осторожно проведите разъем материнской платы экрана через отверстие.
