Замена сенсора освещения Kindle Voyage

Вставьте пластиковый инструмент для открытия между пластиковой панелью, показанной на устройстве.

Используйте инструмент, чтобы отодвинуть пластик от устройства.

Эта деталь приклеена к устройству. Возможно, вам придется приложить значительные усилия, чтобы ее отделить.

Используйте алюминиевую отвертку с головкой Phillips размером #00, чтобы удалить четыре винта по 3 мм, показанные на изображении. Обратите внимание, что верхние два и нижние два винта различаются по размеру.

После удаления винтов задняя панель может соскользнуть с устройства.

Удалите магнитный компонент с помощью магнитной головки алюминиевой отвертки.

Используйте алюминиевую отвертку с головкой Phillips #00, чтобы удалить четыре винта по 3 мм, показанные на изображении.

Используйте ту же отвертку, чтобы удалить два винта по 2,5 мм.

С помощью пинцета отвинтите крепёжный зажим.

Удалите три винта по 3 мм, которые удерживают антенну, с помощью алюминиевой отвертки с головкой Phillips #00.

Теперь вы сможете просто снять WiFi-бар с устройства.

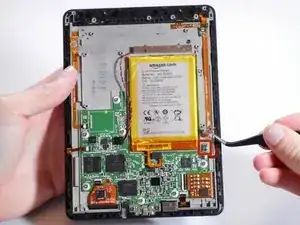

Осторожно снимите разъём с материнской платы с помощью пинцета.

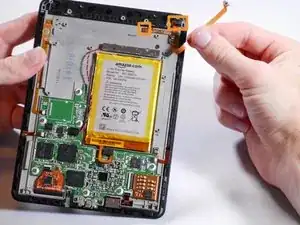

Продолжайте аккуратно тянуть за остальную часть разъёма, чтобы отключить его от наклеенного на Voyage.

Отсоедините сенсор от верха

Перевод руководства с ifixit.com
