Замена пластиковой крышки корпуса, закрывающей экран — Sony Reader Touch Edition PRS-600

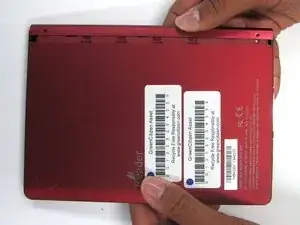

Используя крестовую отвёртку PH000, отвинтите два винта 1,4 мм, расположенные на задней панели устройства.

Сдвиньте заднюю крышку влево, отталкивая от стороны, где были винты, чтобы снять её.

Снимите крышку.

Так должен выглядеть прибор после снятия задней крышки.

После снятия задней крышки найдите аккумулятор в правом нижнем углу устройства.

Острым концом лопатки выпрессуйте белую вилку, соединяющую аккумулятор с бежевым разъёмом.

С помощью плоского конца лопатки подденьте аккумулятор и выньте его из держателя. Возможно, он закреплён клеем.

Отвинтите четыре винта 1,4 мм, удерживающие чёрный пластиковый корпус, используя отвертку.

Подденьте чёрный корпус, чтобы получить доступ к винту, фиксирующему держатель аккумулятора.

Снимите один винт 1,4 мм, удерживающий держатель аккумулятора под чёрным корпусом.

Поднимите и извлеките чёрный внутренний корпус вместе с держателем аккумулятора из устройства.

Держатель аккумулятора и чёрный внутренний корпус соединены тонкой медной полосой. Чёрный корпус может быть закреплён клеем.

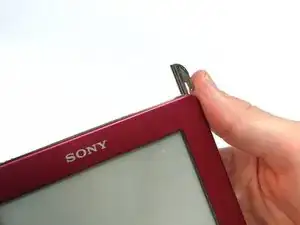

Извлеките стилус из устройства.

С помощью крестовой отвёртки выньте винт 1,4 мм с верхней панели.

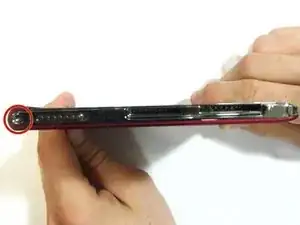

Тем же инструментом отвинтите винт 1,4 мм на задней части устройства.

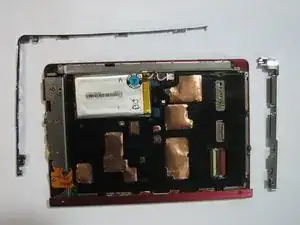

Отделите верхнюю панель устройства.

Крестовой отвёрткой снимите два винта 1,4 мм с нижней панели устройства.

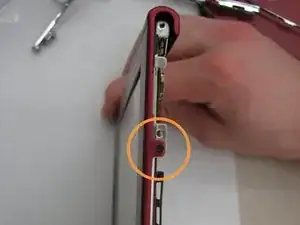

Тем же инструментом отвинтите винт 1,4 мм, расположенный на задней части устройства.

Оттяните панель от корпуса. Возможно, придётся использовать плоский конец лопатки, чтобы снять боковую часть панели, так как она может быть приклеена.

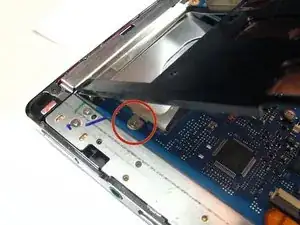

Крестовой отвёрткой отверните один винт 1,4 мм, фиксирующий плату.

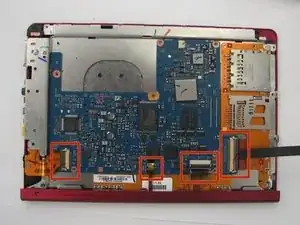

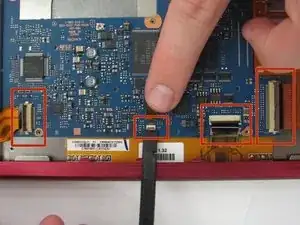

Плоским концом лопатки приподнимите четыре защёлки, удерживающие тонкие оранжевые шлейфы, соединяющие плату с экраном, разъёмами аудио/адаптера питания/micro USB и разъёмами SD/PRODuo.

Чтобы отсоединить экран, разъёмы аудио/адаптера питания/micro USB и разъёмы SD/PRODuo, аккуратно потяните каждый оранжевый шлейф от соответствующей защёлки.

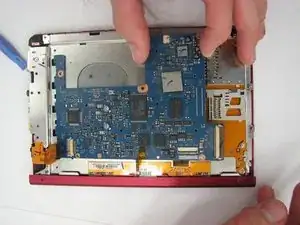

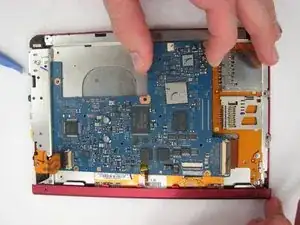

Поднимите конец платы, ближе расположенный к картам памяти, и выньте её.

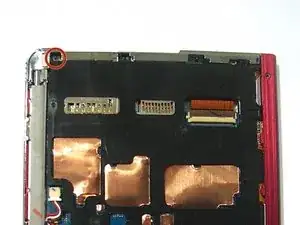

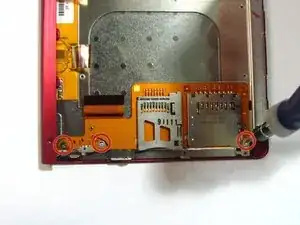

Крестовой отвёрткой отвинтите три винта 1,4 мм на держателе SD/карт памяти.

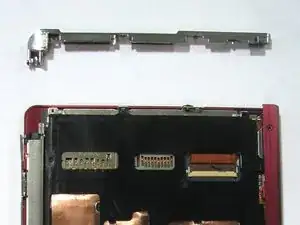

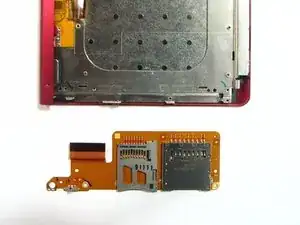

Удалите держатель SD/карт памяти из устройства.

Крестовой отвёрткой отвинтите два винта 1,4 мм внизу экрана, которые обычно скрыты панелью переключателя питания.

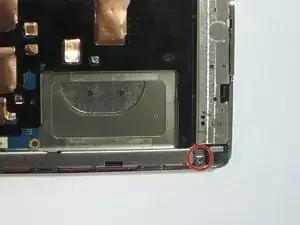

Тем же инструментом отвинтите винт 1,4 мм внизу устройства, обычно скрытый нижней и боковой панелями.

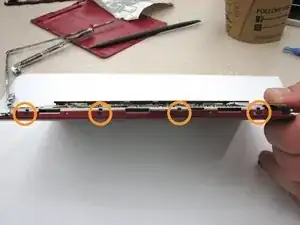

Отвинтите четыре винта 1,4 мм на боковой части устройства, которые обычно скрыты нижней и боковой панелями.

Обязательно отведите в сторону тонкий оранжевый шлейф, подключённый к разъёмам аудио/адаптера питания/mini USB, перед снятием экрана.

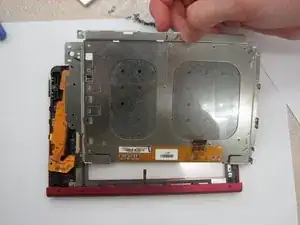

Поднимите край экрана, противоположный красному краю, и выньте его из корпуса.

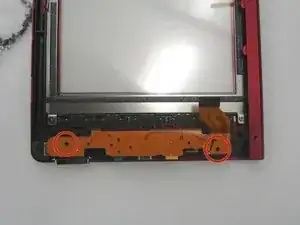

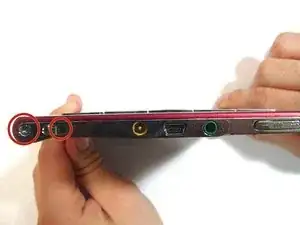

Снимите два винта 1,4 мм, расположенные у разъёмов аудио/адаптера питания/mini USB.

Поднимите и извлеките разъёмы аудио/micro USB/адаптера питания.

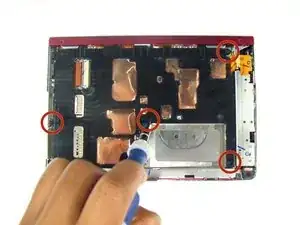

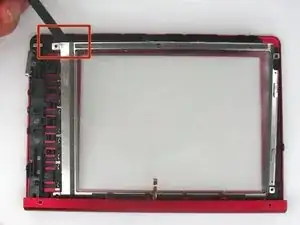

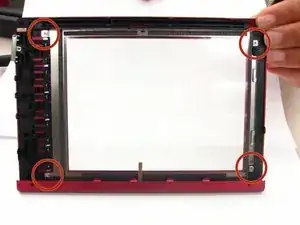

Крестовой отвёрткой отвинтите четыре винта 1,4 мм, удерживающие пластиковый корпус.

Плоским концом лопатки подденьте пластиковый корпус и извлеките его из посадочного места.

Возможно, он приклеен. В этом случае используйте острый конец лопатки, чтобы отделить корпус.
