Замена материнской платы Dragon Touch Y88X Plus
Следуя этому руководству, вы сможете заменить материнскую плату вашего Dragon Touch Y88X Plus. Для этого ремонта требуется использование паяльника. Будьте очень осторожны во время пайки. Паяльник сильно нагревается и может вызвать травмы. Для получения дополнительной информации о пайке смотрите руководство Как паять и распаивать соединения.
Шаг 1

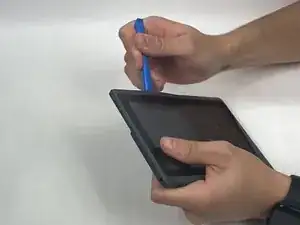

Снимите крышку задней панели с помощью пластикового инструмента для открывания или лопатки.
Начните с углов и двигайтесь по периметру планшета.
Будьте осторожны, чтобы не повредить корпус или внутренние компоненты.
Шаг 2

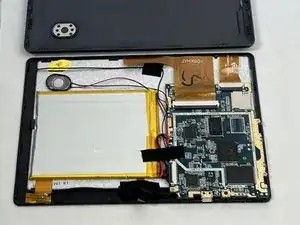

Удалите любые клеевые полоски, удерживающие провода на месте.
Шаг 3

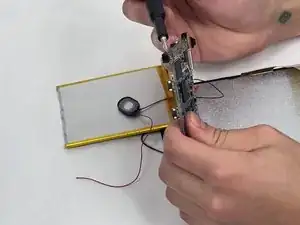

Отпаяйте провода, соединенные с материнской платой, чтобы отключить аккумулятор и динамик.
Шаг 4

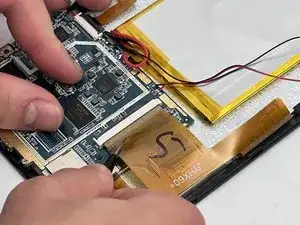

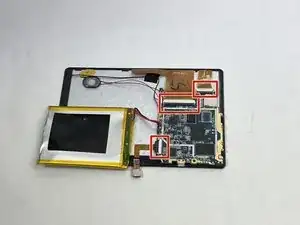

Используйте конец лопатки или ноготь, чтобы приподнять небольшой замковый флажок на трех разъемах ZIF.
Убедитесь, что вы поднимаете флажок, а не разъем.
Используйте лопатку, чтобы извлечь шлейфы из разъемов.
Шаг 5
Используйте отвертку Phillips #00, чтобы удалить три винта длиной 4 мм с краев материнской платы.
Шаг 6
Аккуратно поднимите материнскую плату из устройства.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
