Замена экрана Ematic eGlide 4
Это руководство по замене поможет Вам заменить разбитый или треснувший экран на Ematic eGlide 4, чтобы восстановить максимальные возможности просмотра. Экран крепится к передней крышке, а также к материнской плате. Другие электрические компоненты устройства необходимо снять перед удалением экрана. Затем экран снимается с передней крышки, а плата экрана отключается от материнской платы.
Шаг 1
Удалите винт Phillips #00 длиной 4.6 мм у основания устройства.
Шаг 2
Сдвиньте заднюю панель от основания параллельно экрану.
Шаг 3
Осторожно снимите динамики с задней панели.
Снимите динамики с задней панели, потянув их.
Шаг 4

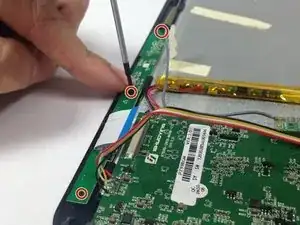

Удалите 3 винта Phillips #00 длиной 4.5 мм с блока боковых кнопок.
Шаг 5

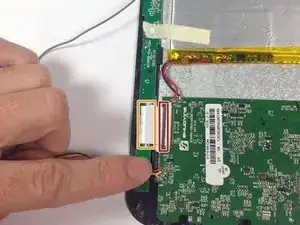

Сдвиньте серую защёлку разъёма ленточного кабеля от порта ленточного кабеля на материнской плате с помощью острого конца лопатки. Это открепит провод от материнской платы и освободит соединение.
Вам не нужно полностью отсоединять защёлку ленточного кабеля от порта: защёлка останется сидеть в свободном положении.

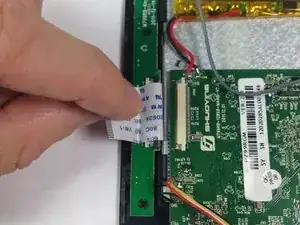

Удалите ленточный кабель из порта ленточного кабеля на материнской плате.
Шаг 6

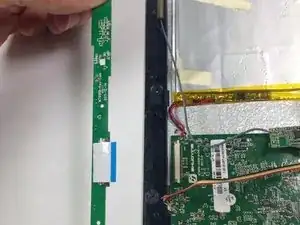

Снимите блок боковых кнопок с устройства.
Шаг 7
Сдвиньте серую защёлку разъёма ленточного кабеля от порта ленточного кабеля на материнской плате с помощью острого конца лопатки.
Вам не нужно полностью отсоединять защёлку ленточного кабеля от порта: защёлка останется сидеть в свободном положении.
Удалите золотистый ленточный кабель из порта ленточного кабеля на материнской плате.
Шаг 8
Сдвиньте серую защёлку разъёма ленточного кабеля от белого порта ленточного кабеля на плате экрана с помощью острого конца лопатки.
Вам не нужно полностью отсоединять защёлку ленточного кабеля от порта: защёлка останется сидеть в свободном положении.
Удалите ленточный кабель из порта ленточного кабеля на плате экрана.
Шаг 9

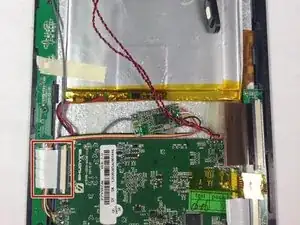

Сдвиньте серую защёлку разъёма ленточного кабеля от порта ленточного кабеля с помощью острого конца лопатки.
Вам не нужно полностью отсоединять защёлку ленточного кабеля от порта: защёлка останется сидеть в свободном положении.
Удалите ленточный кабель из порта ленточного кабеля.
Если Вы уже сняли блок боковых кнопок, этот шаг можно пропустить.
Шаг 10

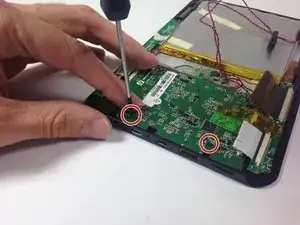

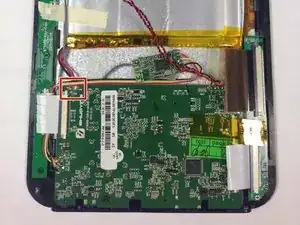

Удалите 2 винта Phillips #00 длиной 4.5 мм с материнской платы.
Шаг 11

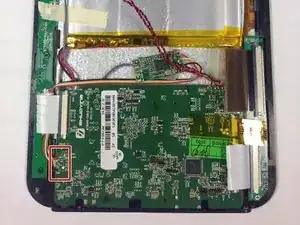

Отпаять адаптер Wi‑Fi
Если Вы не заменяете материнскую плату или адаптер Wi‑Fi, этот шаг можно пропустить
См. руководство iFixit по пайке и выпаиванию для помощи: Как паять и выпаивать соединения
Шаг 12
Отпаять контакты батареи
Если Вы не заменяете материнскую плату или батарею, этот шаг можно пропустить
См. руководство iFixit по пайке и выпаиванию для помощи: Как паять и выпаивать соединения
Шаг 13
Сдвиньте и вытащите материнскую плату из её текущего положения, чтобы порты отделились от устройства.
Поднимите материнскую плату и выньте её из устройства.
Шаг 14

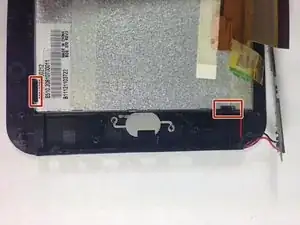

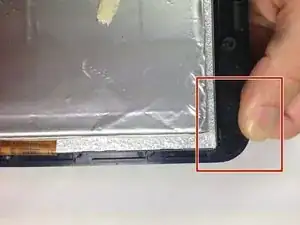

Осторожно потяните защёлки передней крышки вниз и снимите их с задней стороны экрана.
Шаг 15
Осторожно потяните защёлки передней крышки вниз и снимите их с задней стороны экрана для всех оставшихся защёлок.
Шаг 16

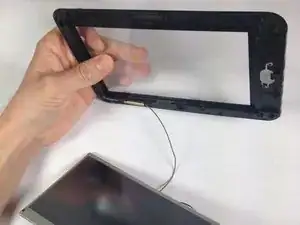

Осторожно оттяните экран от передней крышки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
