Замена материнской платы Dreamax DMX-ST7A

Разместите планшет так, чтобы порты и винты были направлены к вам.

Убедитесь, что два винта 2,5 мм сняты с помощью отвертки типа Phillips #00.

Используйте пластиковый инструмент для открытия, чтобы помочь в снятии задней крышки.

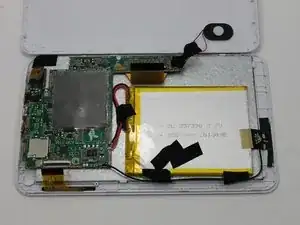

После снятия задней крышки разместите планшет, как показано на картинке.

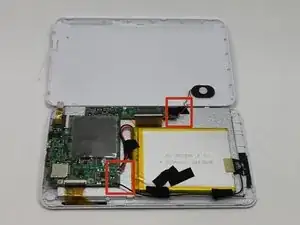

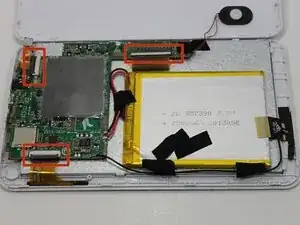

Поднимите черные планки, чтобы получить доступ к шлейфам.

Удалите шлейфы.

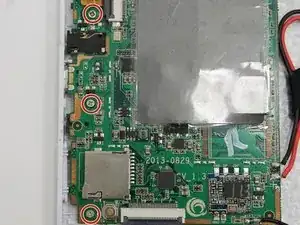

Удалите три винта 2,5 мм, используя отвертку типа Phillips #00, которые удерживают материнскую плату на месте.

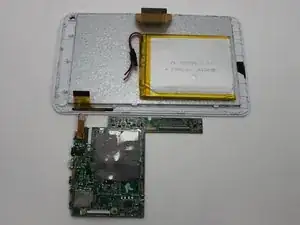

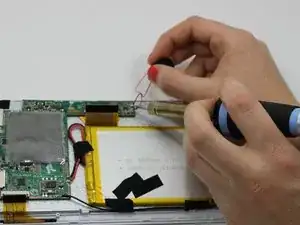

Удалите три провода, подключенные к аккумулятору, а также провода динамика с материнской платы. Затем снимите материнскую плату с планшета.

Установите новую материнскую плату, припаивая провода динамика и провода аккумулятора в их соответствующие места. Для дополнительных инструкций по пайке, пожалуйста, посмотрите эту страницу: Как паять и распаивать соединения
