Замена экрана Dragon Touch M10X

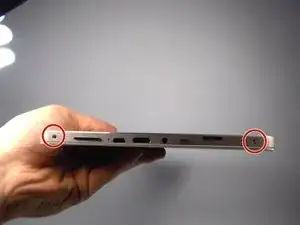

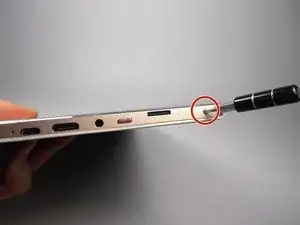

Снимите два винта в верхней части планшета, как показано на изображении, используя биту Philips J0.

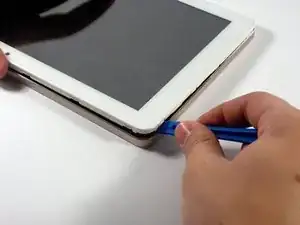

Используйте большой пластиковый инструмент для открывания, чтобы отделить заднюю панель от корпуса. Вставьте острый конец инструмента в щель и примените рычаг, чтобы дальше отделять заднюю панель от устройства.

Продолжая давить на инструмент для открывания, медленно и аккуратно проведите им вдоль зазора, чтобы еще больше отделить панель. Вы должны услышать лёгкие щелчки по мере разъединения. Продолжайте по всему периметру до тех пор, пока панель не станет возможным снять.

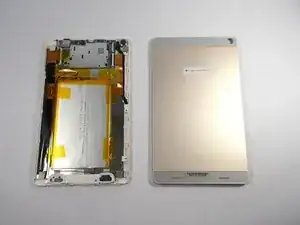

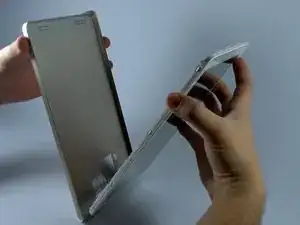

Используя руки и инструмент для отделения, снимите заднюю панель с устройства.

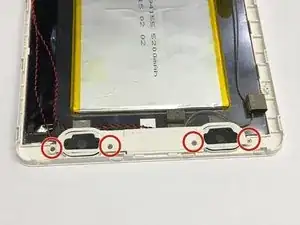

С помощью биты Philips J0 выкрутите четыре винта 1 мм с крышки динамика. Снимите крышку и все четыре винта.

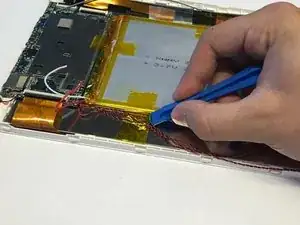

Используя пластиковый инструмент для открывания, аккуратно снимите желтую ленту, удерживающую аккумулятор на месте.

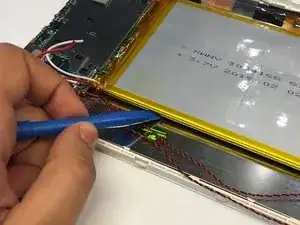

Аккумулятор приклеен к поверхности прочным эпоксидным клеем. Аккумулятор легко деформируется, поэтому при снятии с поверхности необходимо проявлять крайнюю осторожность. Для ослабления аккумулятора от поверхности следует использовать пластиковый инструмент для открывания.

После ослабления аккумулятор можно полностью отделить, используя либо руки, либо пластиковый инструмент для открывания.

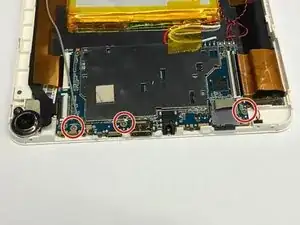

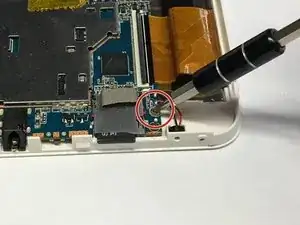

С помощью биты Philips J0 выкрутите три винта 1 мм, крепящие материнскую плату, как показано. Снимите все три винта и отложите их в сторону.

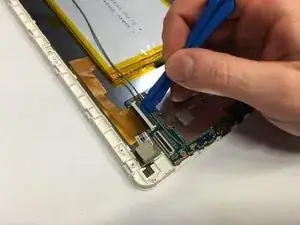

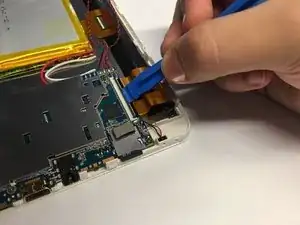

Используя пластиковый инструмент для открывания, приподнимите защёлку, фиксирующую правую сторону материнской платы к шлейфу экрана.

Пинцетом извлеките шлейф экрана из разъёма материнской платы.

Используя пластиковый инструмент для открывания, приподнимите защёлку, фиксирующую левую сторону материнской платы к шлейфу экрана.

Пинцетом извлеките шлейф экрана из разъёма материнской платы.

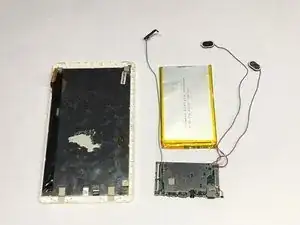

Полностью извлеките соединённые аккумулятор, динамики и материнскую плату из устройства.

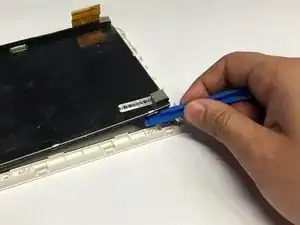

После удаления всех компонентов подденьте углы экрана пластиковым инструментом для открывания, отделяя его от ЖК-панели. Продолжайте по периметру, пока экран не ослабнет настолько, чтобы его можно было снять.

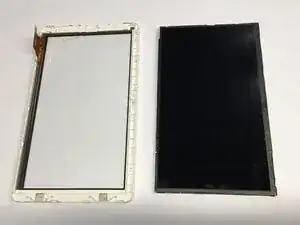

Снимите ЖК-панель с экрана устройства.
