Замена материнской платы Dragon Touch MID 7138
Проблемы с материнской платой? Этот гид содержит инструкции по снятию текущей материнской платы с вашего устройства.
Шаг 1

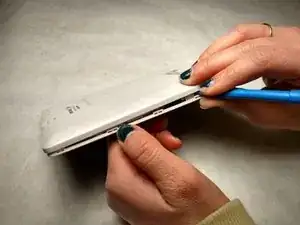

Вставьте пластиковую лопатку между задней панелью и экраном и начните поднимать заднюю крышку.
Отщелкивайте по всему периметру, пока задняя крышка полностью не снимется.
Шаг 2

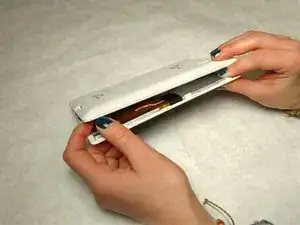

Осторожно отожмите заднюю крышку от экрана руками.
Шаг 3
Снимите ленту, закрывающую места соединения проводов.

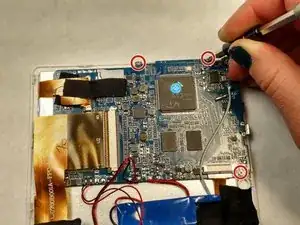

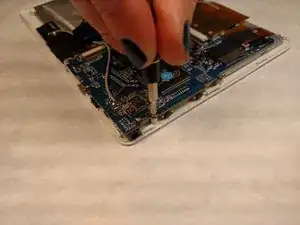

Выверните (3) винта 2.5 мм крестовой отверткой PH000.
Расположение винтов выделено на изображении слева.
Шаг 4

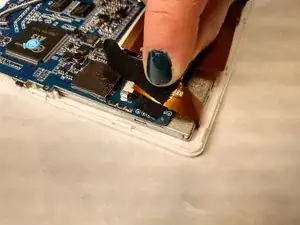

Снимите чёрную ленту и пальцами извлеките оранжевую шлейф‑ленту с маркировкой BSR028-V3-KDX из её разъёма.
Шаг 5

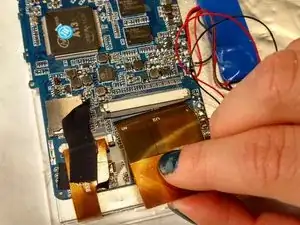

Аналогично предыдущему шагу, аккуратно извлеките большой шлейф U2 из его разъёма.
Шаг 6

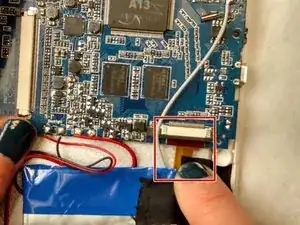

Удалите последнюю оранжевую ленту с маркировкой 24, оттянув материнскую плату от шлейфа.
Шаг 7

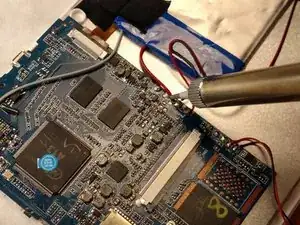

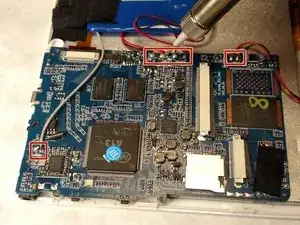

Отпаяйте провода, присоединённые к материнской плате, паяльником.
Затем вытяните провода из точек пайки.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
