Замена материнской платы Ematic eGlide 4
Материнская плата управляет всем устройством и отвечает за его корректную работу. На материнской плате размещаются все элементы управления устройством. Это руководство поможет добраться до материнской платы, удалив подключённые детали. Для доступа к материнской плате необходимо также отсоединить окружающие элементы, разъединив ленточные шлейфы.
Шаг 1
Удалите винт Phillips #00 длиной 4,6 мм у основания устройства.
Шаг 2
Сдвиньте заднюю панель от основания параллельно экрану.
Шаг 3
Осторожно извлеките динамики из задней панели.
Снимите динамики с задней панели.
Шаг 4
Отпаять 4 соединения проводов динамиков.
См. руководство iFixit по пайке и выпаиванию для помощи: How to Solder and Desolder Connections
Шаг 5
Отведите зажим разъёма серого ленточного шлейфа от порта шлейфа на материнской плате, используя заострённый наконечник лопатки.
Нет необходимости полностью отсоединять зажим от порта шлейфа: зажим останется надетым в свободной посадке.
Извлеките золотой ленточный шлейф из порта шлейфа на материнской плате.
Шаг 6
Отведите зажим разъёма серого ленточного шлейфа от белого порта шлейфа на плате экрана, используя заострённый наконечник лопатки.
Нет необходимости полностью отсоединять зажим от порта шлейфа: зажим останется надетым в свободной посадке.
Извлеките ленточный шлейф из порта шлейфа на плате экрана.
Шаг 7
Отведите зажим разъёма серого ленточного шлейфа от порта шлейфа, используя заострённый наконечник лопатки.
Нет необходимости полностью отсоединять зажим от порта шлейфа: зажим останется надетым в свободной посадке.
Извлеките ленточный шлейф из порта шлейфа.
Если вы уже сняли блок боковых кнопок, этот шаг можно пропустить.
Шаг 8
Удалите 2 винта Phillips #00 длиной 4,5 мм с материнской платы.
Шаг 9

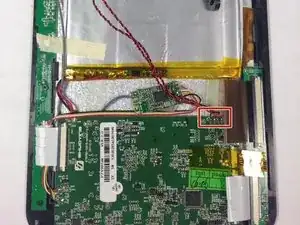

Отпаять модуль Wi‑Fi.
Если вы не заменяете материнскую плату или модуль Wi‑Fi, этот шаг можно пропустить
См. руководство iFixit по пайке и выпаиванию для помощи: How to Solder and Desolder Connections
Шаг 10
Отпаять соединения аккумулятора.
Если вы не заменяете материнскую плату или аккумулятор, этот шаг можно пропустить
См. руководство iFixit по пайке и выпаиванию для помощи: How to Solder and Desolder Connections
Шаг 11
Сдвиньте и вытяните материнскую плату из её текущего положения, чтобы порты отсоединились от корпуса устройства.
Поднимите материнскую плату и извлеките её из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
