Замена камеры Dragon Touch M10X
Данное руководство позволит вам заменить камеру в вашем устройстве в случае её повреждения.
Шаг 1

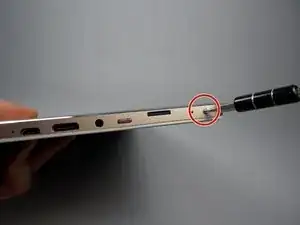

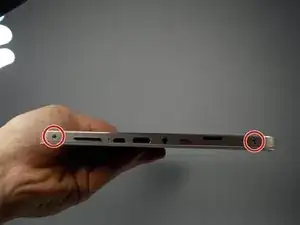

Удалите два винта в верхней части планшета, как показано на рисунке, с помощью бит J0 с крестообразным наконечником.
Шаг 2

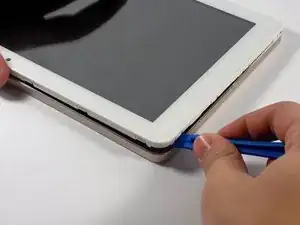

Используя большой пластиковый инструмент для открывания, аккуратно отделите заднюю крышку от устройства. Вставьте острый конец инструмента в зазор и используйте рычаг для дальнейшего отделения задней крышки от устройства.
Держите давление на инструменте для открытия, медленно и осторожно прокатите инструмент вдоль зазора, чтобы отделить его дальше. Вы должны слышать легкие щелчки при разъединении. Пройдитесь вокруг всех сторон, пока крышка не сможет быть снята.
Шаг 3

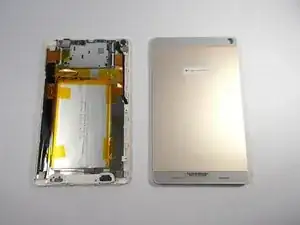

Используя свои руки и инструмент для отделения, снимите заднюю крышку с устройства.
Шаг 4

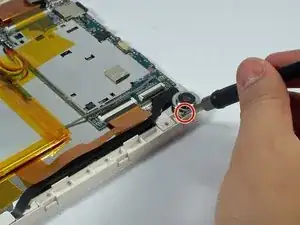

С помощью биты J0 с крестообразным наконечником удалите единственный винт диаметром 1 мм с крышки объектива задней камеры.
Шаг 5

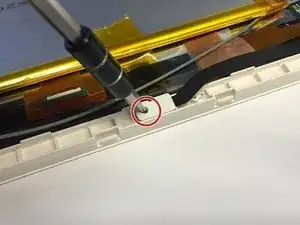

С помощью биты J0 с крестообразным наконечником удалите единственный винт диаметром 1 мм с крышки объектива фронтальной камеры.
Шаг 6

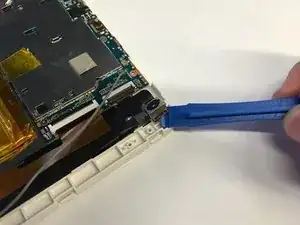

Используя пластиковый инструмент для открывания, выньте заднюю камеру из её корпуса.
Шаг 7

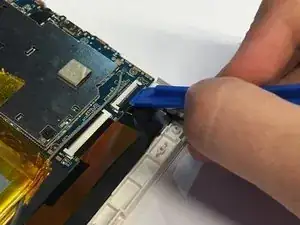

Используя пластиковый инструмент для открывания, поднимите защёлку, которая соединяет шлейф камеры с устройством.
С помощью пинцета осторожно вытащите шлейф из-под защёлки.
Шаг 8

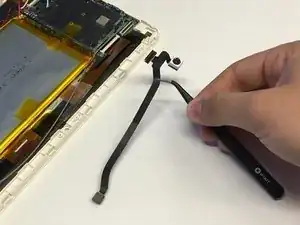

Удалите шлейф камеры из устройства.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
