Замена камер Dragon Touch A1x Plus
В этой инструкции описан процесс замены камеры. Из соображений безопасности сначала необходимо выполнить инструкции по снятию аккумулятора. После отключения аккумулятора можно приступать к выполнению остальных шагов для безопасного удаления камеры.
Шаг 1

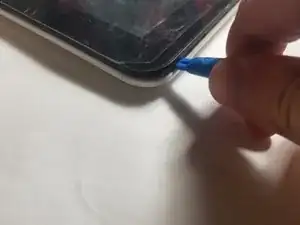

Вставьте пластиковый инструмент для вскрытия между белой задней крышкой и чёрной передней панелью.
Шаг 2

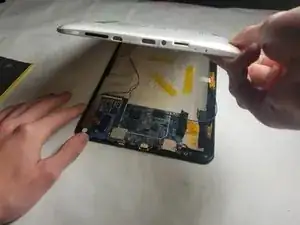

Перемещайте пластиковый инструмент для вскрытия вдоль края устройства, пока задняя крышка не отсоединится, затем снимите её.
Может потребоваться поддеть заднюю крышку с помощью инструмента для вскрытия, перемещая его вдоль края.
Шаг 3
Снимите жёлкую ленту, удерживающую аккумулятор на устройстве, с помощью пальцев или, при необходимости, пластикового инструмента для вскрытия.
Шаг 4

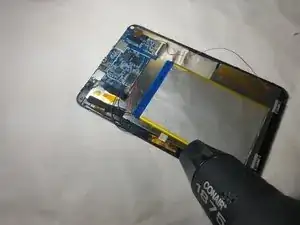

Используйте фен, чтобы расплавить клей, удерживающий аккумулятор на устройстве.
Следите за тем, чтобы не перегреть аккумулятор, так как это может привести к его возгоранию.
Шаг 5

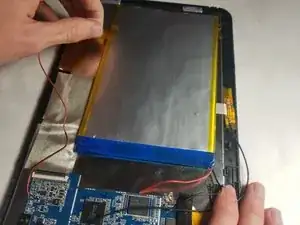

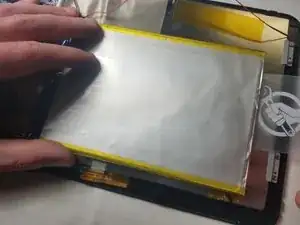

Вставьте пластиковую карту под аккумулятор и используйте её, чтобы извлечь аккумулятор из устройства.
Будьте осторожны — не деформируйте аккумулятор.
Шаг 6

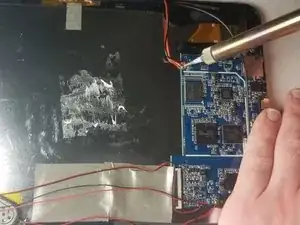

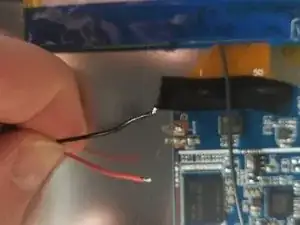

Распаяйте красный и чёрный провода, соединяющие аккумулятор с материнской платой, и снимите аккумулятор.
Шаг 7
Снимите чёрную ленту, удерживающую камеры на материнской плате.
Шаг 8

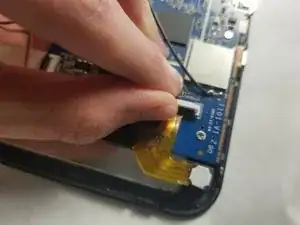

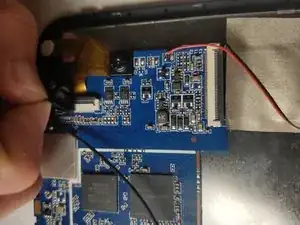

Используйте ноготь, чтобы поднять маленькую защёлку на разъёме ZIF.

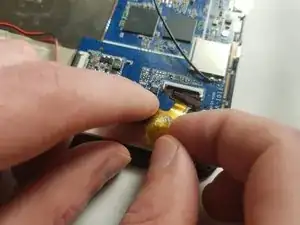

Извлеките ленточный кабель из разъёма ZIF.
Шаг 9
Извлеките переднюю камеру из устройства с помощью пальцев.
Шаг 10

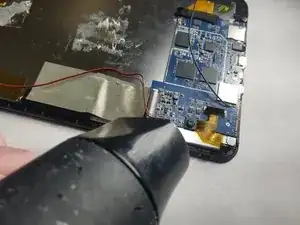

Расплавьте клей, удерживающий заднюю камеру, с помощью фена.
Вставьте металлическую лопатку под заднюю камеру и подденьте её, чтобы освободить от устройства.
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке.
