Замена экрана Acer Iconia Tab A200

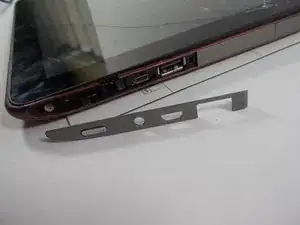

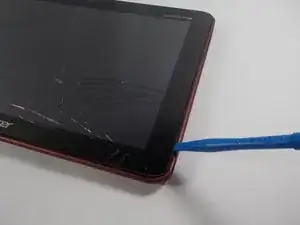

Вставьте пластиковую распорку и аккуратно снимите серые боковые пластиковые панели планшета с обеих сторон.

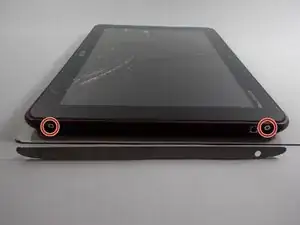

Отвёрткой Phillips #00 открутите винты длиной 4,0 мм, расположенные по бокам планшета.

Перед снятием задней крышки необходимо удалить по два винта с каждой стороны.

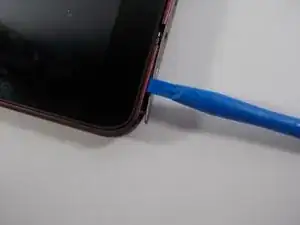

После удаления четырёх винтов воспользуйтесь пластиковой распоркой, чтобы аккуратно разъединить корпус по боковому шву.

Будьте осторожны при раскрытии корпуса, так как пластиковая рамка может сломаться из-за слабой прочности.

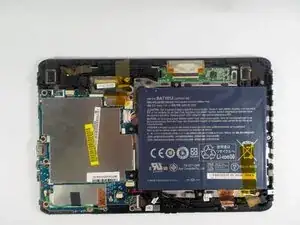

После того как корпус будет разъединён, осторожно снимите его с устройства и положите планшет экраном вниз.

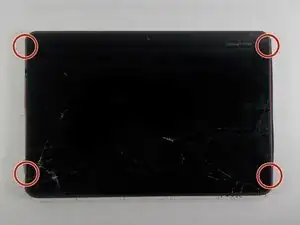

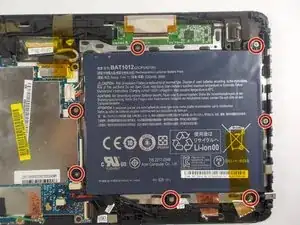

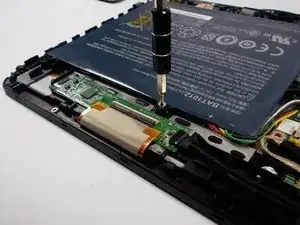

Отвёрткой Phillips #00 открутите четыре винта длиной 4,0 мм, которые фиксируют аккумулятор.

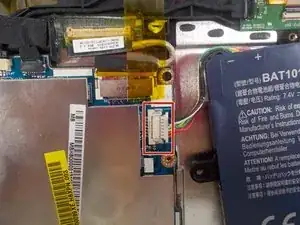

Поднимите аккумулятор и отключите кабель, подключённый к материнской плате, потянув его в сторону, не поднимая вверх.

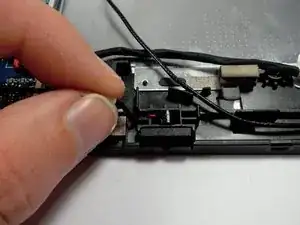

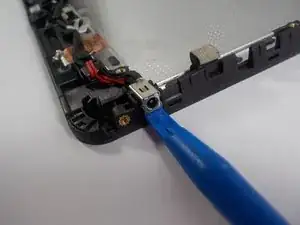

Аккуратно приподнимите разъём зарядного устройства из паза в корпусе с помощью пластиковой распорки.

Продолжайте поднимать кабель, пока он полностью не освободится из корпуса и останется подключённым только к материнской плате.

Возможно, потребуется продолжать использовать пластиковую распорку для извлечения кабеля из-за ограниченного пространства.

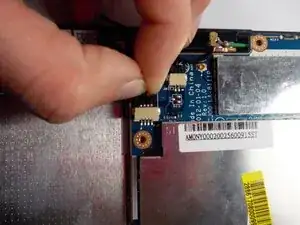

Отключите блок питания от материнской платы, вытянув его горизонтально. Не тяните кабель вверх, только в сторону.

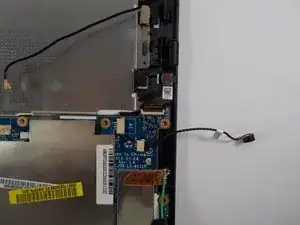

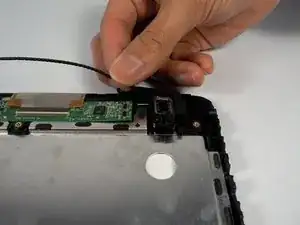

Поднимите кабель микрофона, чтобы отсоединить модуль микрофона от корпуса.

После того как микрофон будет отведён от корпуса, отключите его кабель от материнской платы, вытянув кабель горизонтально. Не поднимайте кабель вверх.

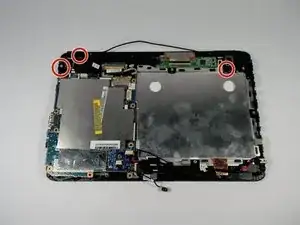

После извлечения аккумулятора отвёрткой Phillips #00 открутите три винта длиной 3,0 мм, которые фиксируют два динамика.

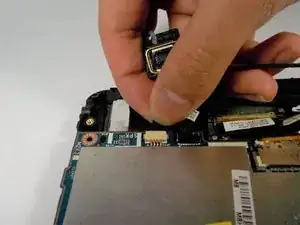

После удаления винтов поднимите динамики и извлеките их из корпуса.

После удаления динамиков из корпуса отключите их от материнской платы, вытянув кабель горизонтально. Не тяните кабель вверх.

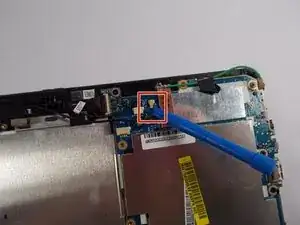

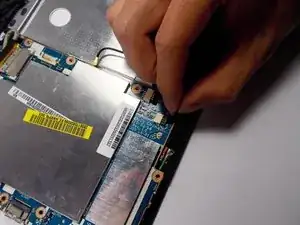

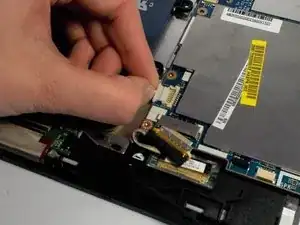

С помощью пластиковой распорки отключите зелёный кабель, поместив лопатку под место соединения кабеля с разъёмом и приподнимите.

После отключения зелёного кабеля удалите чёрную ленту, фиксирующую кабель на материнской плате.

Отключайте только конец, подключённый к материнской плате. Не отсоединяйте припаянный конец кабеля.

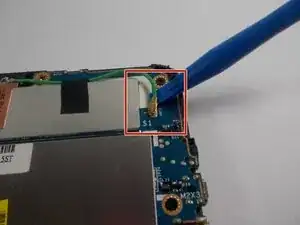

С помощью пластиковой распорки отключите чёрный кабель, поместив лопатку под место соединения кабеля с разъёмом, и приподнимите.

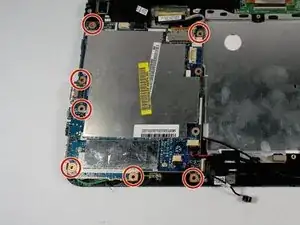

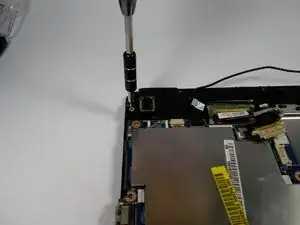

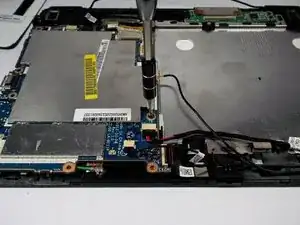

После отключения всех кабелей от материнской платы отвёрткой Phillips #00 удалите оставшиеся семь винтов длиной 3,0 мм.

После удаления винтов поднимите материнскую плату и извлеките её из корпуса.

Если при снятии материнской платы чувствуется сопротивление, проверьте, не остался ли подключённый к ней кабель.

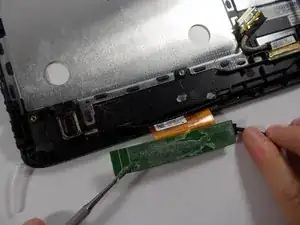

Используя заострённый конец нейлоновой лопатки, аккуратно подденьте плату и отделите её от корпуса.

При работе с электроникой важно выбирать антистатический инструмент, чтобы избежать случайного повреждения устройства. Металлическая лопатка хороша, когда требуется большее усилие, но по возможности следует использовать обычную чёрную нейлоновую лопатку или пластиковую распорку.

Переверните устройство экраном вверх.

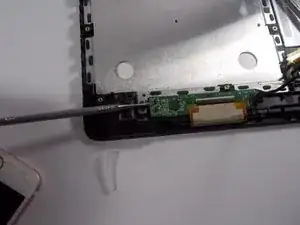

С помощью металлических лопаток разъедините и отделите экран от корпуса.

Будьте осторожны при использовании металлической лопатки — она может повредить устройство.

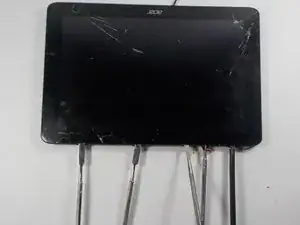

Возможно, потребуется использовать несколько лопаток или распорок, чтобы удерживать экран открытым, пока вы продолжаете его отделение от корпуса.
