Замена материнской платы Acer One 10 S1003-19GY
Данное руководство покажет вам, как успешно заменить поврежденную материнскую плату вашего Acer One 10 S1003-19GY. Материнская плата — это печатная плата, которая позволяет всем компонентам вашего компьютера получать питание и взаимодействовать друг с другом. Если она сломается, вы можете заметить странный запах гари, так как материнские платы чувствительны к теплу. Если материнская плата вышла из строя, система не включится. В этом случае вам может потребоваться заменить материнскую плату. Обязательно используйте инструменты, безопасные для ESD, при работе с компонентами, такими как материнская плата, так как они подвержены повреждениям. Убедитесь, что ваш ноутбук полностью выключен и отключен от любых источников внешнего питания перед началом процесса.
Шаг 1
Выключите устройство и убедитесь, что оно отключено от внешних устройств.

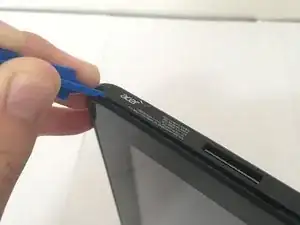

Используйте пластиковый инструмент для открытия, чтобы создать зазор между передней и задней оболочкой устройства.

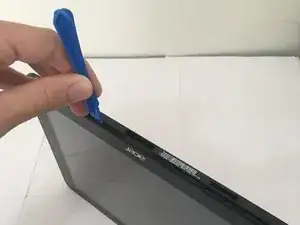

Осторожно перемещайте пластиковый инструмент по всему периметру планшета, чтобы отделить переднюю и заднюю части.
Шаг 2

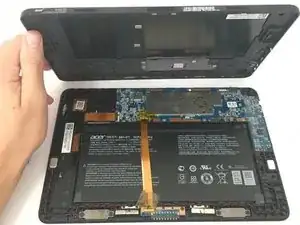

Установите устройство экраном вниз и снимите заднюю оболочку.
Шаг 3

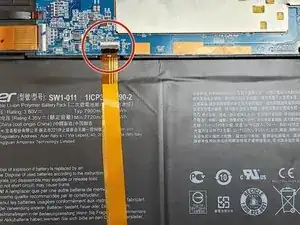

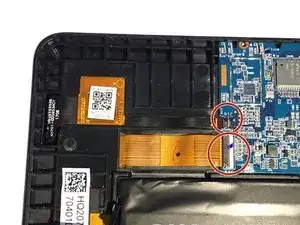

Откройте защелку и аккуратно снимите шлейф.
Шаг 4

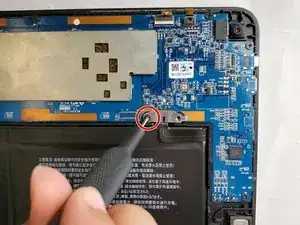

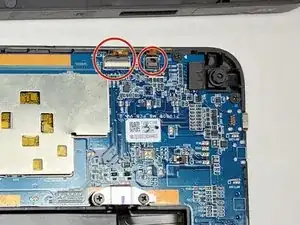

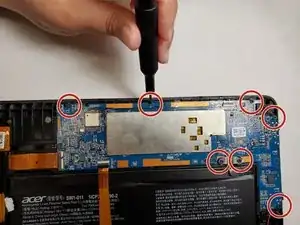

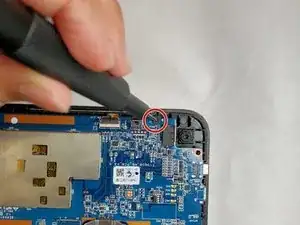

Используйте отвертку Philips #000, чтобы удалить семь винтов Philips длиной 3 мм с материнской платы.
Шаг 5

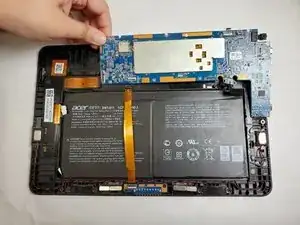

Аккуратно извлеките материнскую плату.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
