Замена логической платы iPad 3 4G

Мы рекомендуем очистить вашу микроволновую печь перед началом, так как любой грязный налёт на дне может пристать к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с поворотным столом: Убедитесь, что поднос свободно вращается. Если ваш iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий для прикосновения.

В течение процедуры ремонта, по мере остывания iOpener, повторно нагревайте его в микроволновой печи по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C.

Никогда не трогайте iOpener, если он кажется вздутым.

Если iOpener все еще слишком горячий в центре, используйте его, дожидаясь, пока он немного остынет, прежде чем снова нагреть. Правильно нагретый iOpener должен оставаться тёплым в течение до 10 минут.

Удалите iOpener из микроволновой печи, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, будьте осторожны при его обработке. Используйте кухонные прихватки, если это необходимо.

Если у вас нет микроволновой печи, следуйте этому шагу, чтобы нагреть ваш iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды для полного погружения iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2-3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно вытрите iOpener полотенцем.

iOpener будет очень горячим, будьте осторожны и держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если вам нужно снова нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2-3 минуты.

Если стекло вашего дисплея треснуло, удерживайте дальнейшие повреждения под контролем и предотвращайте травмы во время ремонта, заклеив стекло.

Наложите перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPad, пока вся поверхность не будет закрыта.

Это удержит осколки стекла и обеспечит структурную целостность при подъёме и снятии дисплея.

Старайтесь следовать остальной части руководства так, как описано. Однако, как только стекло сломается, оно, вероятно, продолжит трескаться во время вашей работы, и вам может потребоваться использовать металлический инструменты для вынимания стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить экран ЖК.

Снова, так как вы можете работать с разбитым стеклом во время этой процедуры, мы настоятельно рекомендуем носить защитные очки для защиты от летающих осколков.

Положите iOpener на правый край iPad так, чтобы он хорошо контактировал с поверхностью iPad.

Дайте пакету полежать на iPad примерно 90 секунд, прежде чем пытаться открыть переднюю панель.

В верхнем правом углу iPad есть небольшой зазор в клеевой ленте, примерно на 5 см от верхней части iPad. Вы будете использовать эту слабость.

Совместите инструмент с кнопкой выключения звука. Вставьте кончик пластикового открывающего инструмента в зазор между передним стеклом и пластиковым ободком. Просто вставьте только кончик открывающего инструмента, чтобы немного расширить трещину.

Может потребоваться некоторое усилие, чтобы вставить заострённый кончик открывающего инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый открывающий инструмент взад и вперёд по мере необходимости.

Убедитесь, что вы помещаете инструмент в правильное место — между пластиковым ободком дисплея и стеклом передней панели.

Удерживая кончик пластикового открывающего инструмента зажатым между передним стеклом и пластиковым ободком, вставьте пластиковую открывающую лопатку в зазор, прямо рядом с пластиковым открывающим инструментом.

Удалите пластиковый открывающий инструмент из iPad и продвиньте открывающую лопатку еще глубже под переднее стекло на глубину ~1.3 см.

Пока вы работаете над освобождением клея с правой стороны iPad, снова нагрейте iOpener и положите его на нижнюю кромку iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проводите открывающей лопаткой вдоль края iPad, освобождая клей по мере продвижения.

Клей очень сильный, и может потребоваться значительное усилие. Работайте осторожно.

Если вы можете видеть кончик открывающей лопатки под передним стеклом, потяните лопатку чуть-чуть назад. Хотя использование открывающей лопатки так глубоко не повредит ничему, это может оставить остатки клея на ЖК-дисплее.

Возможно, потребуется переместить нагретый iOpener обратно на правый край iPad по мере освобождения клея. Это зависит от того, насколько долго iPad успел остыть, пока вы работали с ним.

Если лопатка застряла в клею, «катите» её по краю iPad, продолжая освобождать клей.

Перед тем как удалить первую лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы предотвратить повторное сцепление клея.

Снова нагрейте iOpener и переместите его к верхнему краю iPad.

Следующие несколько шагов требуют предельной осторожности.

Антенна Wi-Fi прикреплена к правому нижнему углу задней крышки iPad с помощью винтов и кабеля. Из-за ориентации антенны Wi-Fi крайне важно действовать осторожно, иначе это может привести к необратимым повреждениям антенны Wi-Fi.

Вам необходимо освободить клей, фиксирующий антенну к передней панели, не повредив деликатные части, соединяющие антенну с нижней частью iPad. Следуйте следующим шагам внимательно.

Проведите лопаткой вокруг правого нижнего угла iPad, освобождая клей на этом участке.

Не двигайте лопатку дальше правого нижнего угла. Делая это, вы можете повредить антенну Wi-Fi.

Этот шаг требует перемещения лопатки вдоль правого нижнего края передней панели. Антенна Wi-Fi находится очень близко к углу и может легко повредиться, если клей будет освобождён неправильно.

Не полностью удаляйте лопатку из-под переднего стекла, но вытащите её немного так, чтобы примерно 3 мм (1/8 дюйма) кончика всё ещё оставалось под передним стеклом.

Проведите кончиком лопатки вдоль нижнего края iPad, освобождая клей над антенной Wi-Fi.

Как только вы переместитесь мимо антенны Wi-Fi (примерно на 75 мм от правого края или прямо рядом с кнопкой «Домой»), вставьте лопатку обратно на полную глубину.

Сдвиньте лопатку вправо, освобождая клей, фиксирующий антенну Wi-Fi к переднему стеклу.

Антенна прикреплена к нижней части iPad с помощью винтов и кабеля. Этот шаг отсоединяет антенну от передней панели, гарантируя, что при удалении панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытаскивая лопатку достаточно далеко, чтобы обойти кнопку «Домой», и вновь вставляя её на глубину 10 мм (1/2 дюйма), как только лопатка пройдет мимо кнопки «Домой».

Если клей охладился слишком сильно вдоль нижнего края, повторно нагрейте iOpener, чтобы согреть клей, с которым вы работаете.

Не нагревайте iOpener более одной минуты за раз и всегда позволяйте как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставьте лопатку на максимальную глубину 10 мм (1/2 дюйма) в этой области, чтобы избежать повреждения кабеля кнопки «Домой».

Оставьте лопатку wedged под передним стеклом рядом с кнопкой «Домой».

Снова нагрейте iOpener в микроволновой печи и положите его на левый край iPad, чтобы начать согревать клей в этой секции.

Сдвиньте лопатку вдоль верхнего края iPad, немного вытаскивая её, чтобы обойти кронштейн камеры.

Клей на этом участке очень толстый, и может потребоваться достаточно большое усилие. Работайте осторожно и медленно, убедившись, что не поранились и не повредили iPad.

Если клей слишком сильно остыл, замените iOpener вдоль верхнего края и продолжайте работу. Если iOpener слишком остыл, нагрейте его.

Если лопатка застревает в клее, «катите» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите лопаткой вокруг верхнего левого угла.

Если клей достаточно теплый, уберите iOpener с iPad для удобства. Однако, если клей все еще очень липкий, повторно нагрейте iOpener и положите его на левый край, пока вы работаете.

Сдвиньте лопатку вдоль левого края iPad, освобождая клей по мере движения. Клей здесь тонкий из-за дигитайзера по всей левой стороне. Убедитесь, что лопатка не заходит слишком глубоко (максимум 10 мм или 1/2 дюйма), чтобы не повредить дигитайзер.

Кабель дигитайзера расположен примерно в 50 мм от нижней части iPad. Остановите движение лопатки, когда будете примерно на 60 мм от нижней части iPad.

Используя открывающую лопатку, которая все еще находится под нижним краем iPad, освободите клей по всему нижнему левому углу.

Нижняя часть кабеля цифрового экрана находится всего ~25 мм от нижней части iPad. Работайте осторожно и медленно, чтобы не повредить этот кабель.

Используя одну из открывающих лопаток, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторые клеевые участки по периметру iPad могли снова прилипнуть. Если это так, подведите лопатку под край iPad, где переднее стекло все еще прилипло, и «разрежьте» клей.

Держите iPad за верхний и нижний правые углы, поворачивая переднее стекло от iPad.

Будьте осторожны с любым клеем, который может все еще оставаться прикрепленным, и используйте открывающую лопатку, чтобы разрезать любой клей, который может все еще удерживать переднюю панель.

При сборке используйте микрофибровую тряпку и сжатый воздух для очистки от пыли и отпечатков пальцев с ЖК-дисплея перед повторной установкой стекла.

Уберите четыре винта Philips #00 длиной 2 мм, удерживающих ЖК-дисплей на алюминиевой рамке.

Используя пластиковый инструмент для открытия или лопатку, поднимите правый край ЖК-дисплея из iPad.

Поверните ЖК-дисплей вдоль его левого края и положите его на переднюю панель.

Будьте осторожны при перемещении ЖК-дисплея. Шлейф кабеля хрупкий и может сломаться, если его слишком сильно изгибать.

Используя кончик лопатки, отогните кусок скотча, закрывающий разъем шлейфа ЖК-дисплея.

Поднимите зажим на разъеме ZIF шлейфа ЖК-дисплея.

Используя пальцы или пинцет, вытяните шлейф ЖК-дисплея из его разъема на материнской плате.

Если экран ЖК-дисплея не включается после подключения ZIF-разъема, вам, возможно, придется принудительно перезагрузить iPad, удерживая кнопку питания и кнопку «Домой» в течение как минимум десяти секунд, пока не появится логотип Apple.

Не касаясь передней части ЖК-дисплея, поднимите ЖК-дисплей с передней панели.

Используя кончик лопатки, отогните кусок скотча, который удерживает шлейф сенсорного экрана на материнской плате.

Поднимите зажим на обоих разъемах ZIF шлейфа сенсорного экрана.

Используйте плоский конец лопатки, чтобы ослабить клей под шлейфом цифрового экрана.

Вытащите шлейф цифрового экрана прямо из его разъемов на материнской плате.

Отогните шлейф сенсорного экрана и используйте плоский конец лопатки, чтобы освободить клей, удерживающий кабель на заднем алюминиевом корпусе.

Используя пальцы, вытяните шлейф сенсорного экрана из его выемки в алюминиевой рамке.

Уберите переднюю панель с iPad.

Если есть, удалите куски изоленты, закрывающие антенну Wi-Fi, кабель динамика и кабель док-станции.

Отогните и уберите кусок изоленты, закрывающей разъем кабеля сборки разъема для наушников.

Используя кончик лопатки, поднимите зажим на обоих разъемах ZIF, удерживающих кабель разъема для наушников на материнской плате.

Подведите плоский конец лопатки под кабель сборки разъема для наушников, освободив клей, удерживающий его к задней алюминиевой рамке.

Вытяните кабель сборки разъема для наушников прямо из его разъема на материнской плате.

Отогните и уберите кусок скотча, закрывающий разъем кабеля платы SIM.

Поднимите зажим на разъеме кабеля платы SIM.

Используя кончик лопатки, вытяните кабель платы SIM прямо из его разъема на материнской плате.

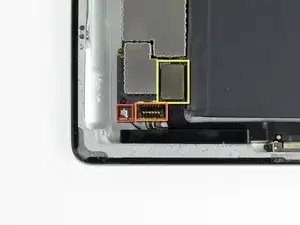

Отключите следующие разъемы от их соответствующих разъемов на материнской плате:

Кабель антенны Wi-Fi

Кабель динамика.

Кабель док-станции.

Убедитесь, что поддеваете под разъем, а не под сам разъем. Поддевание под сам разъем может привести к серьезным повреждениям.

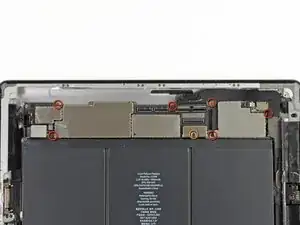

Удалите следующие семь винтов, крепящих плату к задней алюминиевой панели.

Шесть винтов 2.1мм Phillips #00

Один из этих винтов, расположен на верхней части платы, скрыт под кабелем сборки аудиоразъема. Будьте осторожны, чтобы удерживать кабель в стороне при удалении и установке этого винта.

Один винт 2.5мм Phillips #00

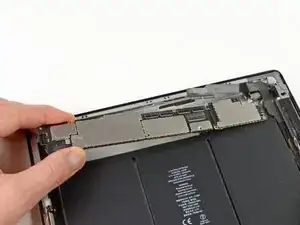

Удерживая плату за сторону, ближайшую к разъему док-станции, аккуратно потяните плату вниз к нижней части iPad.

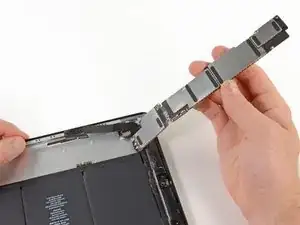

Переверните плату, следя за тем, чтобы никакие кабели не зацепились.

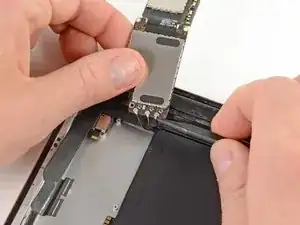

Используя кончик лопатки, отсоедините три разъема антенны от их гнезд на плате.
