Замена шлейфа кнопок питания и громкости iPad 3 4G

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда до него едва можно дотронуться — он почти слишком горячий.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener по-прежнему слишком горяч посередине, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем подогревать снова. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте кухонную рукавицу.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener можно было полностью погрузить.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за крайние вырезы.

Ваш iOpener готов к использованию! Если нужно разогреть снова, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Используйте инструмент для извлечения SIM-карты или распрямлённую скрепку, чтобы извлечь лоток SIM-карты.

Вытяните лоток SIM-карты из его гнезда и извлеките его из iPad.

Если вы заменяете SIM-карту, извлеките её из лотка и установите новую.

Если стекло дисплея треснуло, закрепите осколки и защитите себя от травм во время ремонта, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся передняя поверхность не будет закрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и поднятии дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после того как стекло повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться использовать металлический монтажный инструмент, чтобы вынуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить LCD-экран.

Поскольку в ходе этой процедуры вы можете работать с разбитым стеклом, мы настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Разложите iOpener вдоль правого края iPad, разглаживая его так, чтобы поверхность iOpener плотно прилегала к поверхности iPad.

Оставьте мешок на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad имеется небольшой зазор в клеевом кольце, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этим слабым местом.

Выравняйте инструмент с кнопкой без звука. Вставьте кончик пластикового монтажного инструмента в зазор между передним стеклом и пластиковой рамкой. Вставьте только самый кончик инструмента, ровно настолько, чтобы расширить трещину.

Может потребоваться приложить силу, чтобы заострённый кончик монтажного инструмента вошёл между стеклом и пластиком. Работайте терпеливо и осторожно, покачивая пластиковый монтажный инструмент взад-вперёд по мере необходимости.

Убедитесь, что вы поместили инструмент в нужное место — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового монтажного инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку в зазор рядом с монтажным инструментом.

Удалите пластиковый монтажный инструмент из iPad и продвиньте лопатку дальше под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы освобождаете клей на правой стороне iPad, разогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край разогревается с помощью iOpener, начните отделять клей с правого края iPad.

Проведите лезвием для вскрытия вниз вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, возможно придётся приложить значительную силу. Работайте осторожно.

Если вы видите наконечник лезвия под передним стеклом, вытащите лезвие чуть-чуть. Хотя использование лезвия на такой глубине не повредит устройство, на ЖК-дисплей может попасть клеевой налёт.

Возможно, потребуется переместить разогретый iOpener обратно на правый край iPad, пока вы отделяете клей. Это зависит от того, как долго iPad успел остыть во время работы.

Если лезвие застревает в клее, «прокатите» лезвие вдоль боковой стороны iPad, продолжая освобождать клей.

Прежде чем вынуть первое лезвие из нижнего угла iPad, вставьте второе лезвие под правый край переднего стекла, чтобы клей не слипся снова.

Разогрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют крайней осторожности.

Wi‑Fi антенна прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за ориентации антенны необходимо действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам нужно отделить клей, удерживающий антенну на передней панели, не повредив тонкие элементы крепления антенны к нижней части iPad. Тщательно следуйте следующим шагам.

Проведите лезвие вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите лезвие дальше правого нижнего угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге нужно перемещать лезвие вдоль правого нижнего края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается, если клей отделён неправильно.

Не вынимайте лезвие полностью из‑под переднего стекла, а вытащите его чуть‑чуть так, чтобы около 1/8" (3 мм) кончика всё ещё оставалось под стеклом.

Проведите кончиком лезвия вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

После того как вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой домой), снова вставьте лезвие на полную глубину.

Сдвиньте лезвие вправо, освобождая клей, крепящий Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не повредилась.

Продолжайте освобождать клей вдоль нижней части iPad, вытаскивая лезвие достаточно, чтобы обойти кнопку домой, и снова вставляя его на глубину 1/2 дюйма (10 мм), как только лезвие пройдёт мимо кнопки.

Если клей вдоль нижнего края слишком охладился, разогрейте iOpener, чтобы подогреть клей в месте работы.

Не нагревайте iOpener более минуты за раз и всегда ждите не менее двух минут перед повторным нагревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте лезвие в этой области на максимальную глубину 1/2 дюйма (10 мм), чтобы не повредить ленточный кабель кнопки домой.

Оставьте лезвие зажатым под передним стеклом рядом с кнопкой домой.

Разогрейте iOpener в микроволновой печи и установите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проведите лезвие вдоль верхнего края iPad, немного вытащив его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень толстый, может потребоваться значительная сила. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остывший, положите iOpener на верхний край и продолжайте работу. Если iOpener слишком остыл, снова его разогрейте.

Если лезвие застревает в клее, «прокатите» лезвие, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите лезвие вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad ради удобства. Однако если клей всё ещё сильно липкий, разогрейте iOpener и положите его на левый край во время работы.

Сдвиньте медиатор для вскрытия вдоль левого края iPad, освобождая клей по ходу движения. Здесь клей тонкий из‑за сенсорного слоя вдоль всей левой стороны. Убедитесь, что медиатор не входит слишком глубоко (макс. 1/2 дюйма) 10 мм, чтобы не повредить сенсорный слой.

Шлейф сенсорного слоя находится примерно в 2" (50 мм) от низа iPad. Прекратите сдвигать медиатор, когда будете примерно в 2.25" (60 мм) от низа iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть шлейфа сенсорного слоя находится всего в ~1" (25 мм) от низа iPad. Работайте аккуратно и медленно, чтобы не перерезать этот шлейф.

Используя один из медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае подденьте медиатором край iPad в месте, где переднее стекло всё ещё приклеено, и «разрежьте» клей.

Держа iPad за верхний и нижний правый углы, отведите переднее стекло от корпуса iPad.

Остерегайтесь остаточного клея и при необходимости используйте медиатор, чтобы разрезать клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК‑экрана перед установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, которые закрепляют ЖК‑дисплей на алюминиевой рамке.

Используя пластиковый инструмент для вскрытия или лопаточку, приподнимите правый край ЖК‑экрана и выньте его из корпуса iPad.

Поверните ЖК‑экран по левой кромке и положите его на переднюю панель.

Будьте осторожны при перемещении ЖК‑экрана. Шлейф хрупкий и может порваться при чрезмерном сгибе.

Кончиком лопаточки отогните кусочек клейкой ленты, закрывающий разъём шлейфа ЖК‑экрана.

Поднимите фиксирующий язычок на ZIF‑разъёме шлейфа ЖК‑экрана.

Пальцами или пинцетом потяните шлейф ЖК‑экрана из его разъёма на плате логики.

Если после подключения ZIF‑разъёма ЖК‑экрана при обратной сборке экран не включается, возможно, потребуется принудительно перезапустить iPad, удерживая кнопку питания и кнопку «Домой» не менее десяти секунд, пока не появится логотип Apple.

Не прикасаясь к лицевой стороне ЖК‑экрана, снимите ЖК‑экран с передней панели.

Кончиком лопаточки отогните кусочек клейкой ленты, закрепляющей шлейф сенсорного экрана на плате логики.

Поднимите фиксирующие язычки на обоих ZIF‑разъёмах шлейфов сенсорного экрана.

Используйте плоский конец лопаточки, чтобы ослабить клей под шлейфом цифроиндикатора.

Вытяните шлейф цифроиндикатора прямо из его разъёмов на плате логики.

Отогните шлейф сенсорного экрана и плоским концом лопаточки освободите клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами вытащите шлейф сенсорного экрана из его канавки в алюминиевой рамке.

Снимите переднюю панель с iPad.

Отогните и снимите кусочек электроизоляционной ленты, закрывающий разъём шлейфа разъёма для наушников.

Кончиком лопаточки поднимите фиксирующие язычки на обоих ZIF‑разъёмах, крепящих шлейф разъёма для наушников к плате логики.

Подведите плоский конец лопаточки под шлейф сборки разъёма для наушников, освобождая клей, фиксирующий его к задней алюминиевой рамке.

Вытяните шлейф сборки разъёма для наушников прямо из его разъёма на плате логики.

Отогните и снимите кусочек клейкой ленты, закрывающий ZIF‑разъём шлейфа платы SIM.

Поднимите фиксирующий язычок на ZIF‑разъёме шлейфа платы SIM.

Кончиком лопаточки вытяните шлейф платы SIM прямо из его разъёма на плате логики.

Снимите три винта Phillips #00 длиной 1.75 мм, крепящие плату SIM к алюминиевой рамке.

Оттянув кабель узла разъёма для наушников в сторону, извлеките SIM‑плату из iPad.

При оттягивании кабеля узла разъёма для наушников будьте осторожны, не тяните слишком сильно за сам разъём, иначе вы можете оторвать его.

Отслойте и удалите клейкую ленту, покрывающую узел разъёма для наушников.

Удалите один винт Phillips #0 длиной 2,6 мм, фиксирующий кабель камеры к узлу разъёма для наушников.

Используя плоский конец лопатки, отожмите фронтальную камеру от её разъёма на узле разъёма для наушников.

Не убирая лопатку, сдвиньте её вправо, чтобы освободить клей, удерживающий кабель камеры.

Используя кончик лопатки, отогните фиксирующий язычок ZIF‑коннектора кабеля микрофона.

Вставьте кончик лопатки под ленточный кабель микрофона и извлеките его из ZIF‑разъёма.

Сдвиньте лопатку влево, чтобы освободить клей, фиксирующий ленточный кабель микрофона к узлу разъёма для наушников.

Используйте плоский конец лопатки, чтобы отжать антенный разъёмный кабель из его гнезда на плате узла разъёма для наушников.

Отогните фиксирующий язычок, удерживающий коннектор ленточного кабеля кнопок громкости/питания на плате узла разъёма для наушников.

Извлеките ленточный кабель кнопки громкости из его ZIF‑разъёма.

Удалите следующие винты с узла разъёма для наушников:

Пять Phillips #0, 2.6 мм

Два широкие Phillips #00, 2.2 мм

Два Phillips #00, 2.6 мм

Эти винты вкручены под углом в алюминиевую раму. Держите отвёртку выровненной с винтом, чтобы не сорвать шлиц.

Держа за ленточный кабель узла разъёма для наушников, аккуратно потяните узел параллельно iPad в направлении нижней части устройства.

Схватив узел разъёма для наушников обеими руками, вытяните его из iPad, следя за тем, чтобы кабели не зажались.

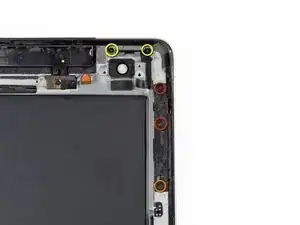

Удалите следующие винты, фиксирующие кабель питания и кнопок громкости к алюминиевой раме:

Два Phillips #0, 5.5 мм

Один Phillips #0, 2.6 мм

Два Phillips #0, 2.6 мм

Два винта, расположенные сверху, вкручены под углом в алюминиевую раму. Всегда держите отвёртку в линию с винтом.

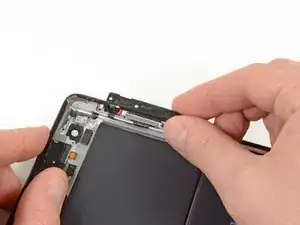

Снимите пластиковую деталь, закрывающую кнопки громкости.

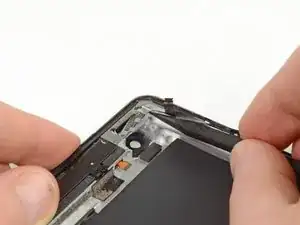

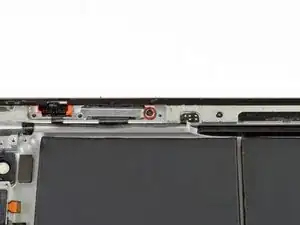

Удалите один винт Phillips #00 длиной 2,6 мм, удерживающий рамку кнопки громкости на алюминиевой раме.

Этот винт вкручен под углом в алюминиевую раму. Всегда держите отвёртку в линию с винтом.

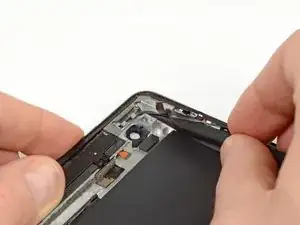

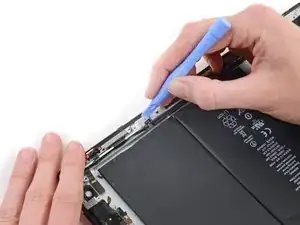

Подденьте краем пластиковой лопатки датчик сна/пробуждения, аккуратно следя за тем, чтобы не повредить хрупкий кабель.

Проведите пластиковой лопаткой вокруг датчика, чтобы освободить клей.

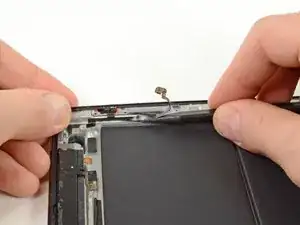

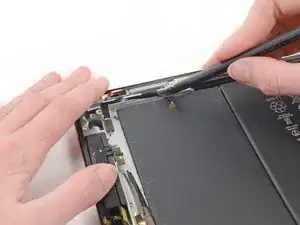

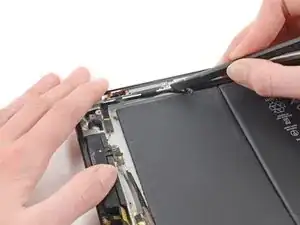

Просуньте лопатку под кабели питания и громкости, чтобы освободить клей.

Используя кончик лопатки, а не широкую сторону, освободите клей под ответвлением ленточного кабеля кнопки громкости.

Продолжайте сдвигать кончик лопатки в направлении верхней части iPad, освобождая клей.

Держа кончик лопатки под ленточным кабелем, аккуратно поднимите кнопку питания из её гнезда в алюминиевой раме.

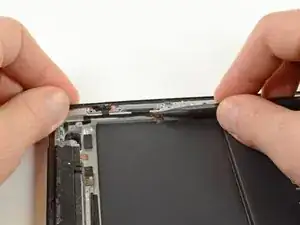

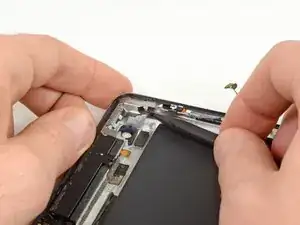

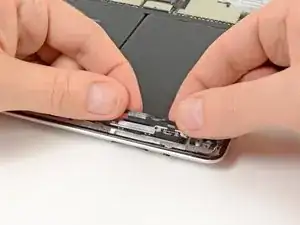

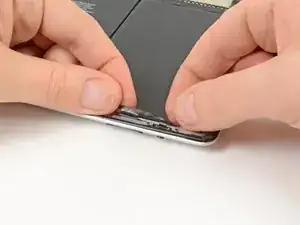

Держа кабель питания и кнопок громкости обеими руками, аккуратно извлеките кнопки громкости и переключатель блокировки из их гнезд в алюминиевой раме.

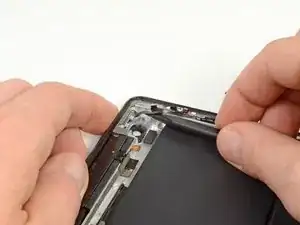

Поднимите и удалите кабель питания и кнопок громкости из задней алюминиевой крышки.

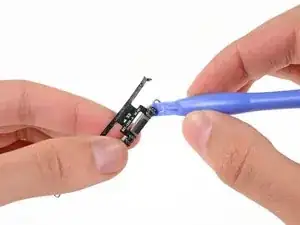

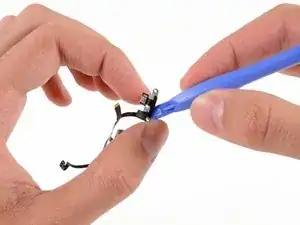

Подденьте наконечник пластикового инструмента для вскрытия под верхнюю сторону кнопки включения.

Отожмите верхнюю часть кнопки включения от крепления кнопки включения.

Повторите предыдущий шаг на нижней стороне кнопки включения.

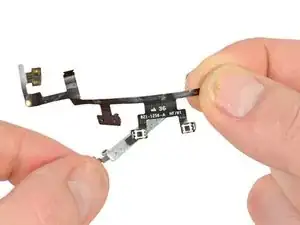

Поднимите и снимите крепление кнопки включения с узла кнопок питания и громкости.

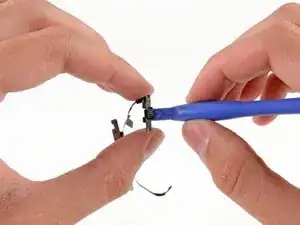

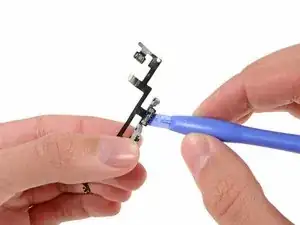

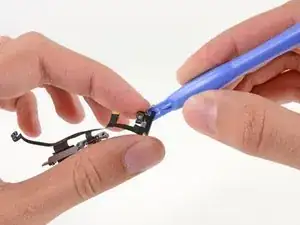

Подденьте наконечник пластикового инструмента для вскрытия под верхнюю сторону переключателя блокировки поворота/беззвучного режима.

Сдвиньте пластиковый инструмент вниз, чтобы отжать верхнюю часть переключателя блокировки поворота/беззвучного режима от его крепления.

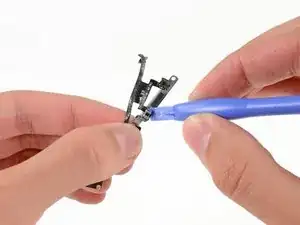

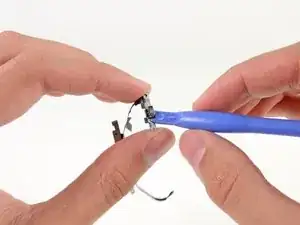

Вставьте наконечник пластикового инструмента для вскрытия под верхний качельный регулятор громкости и подденьте вверх, чтобы отделить его от крепления кнопок громкости.

Повторите процедуру, чтобы отделить нижний качельный регулятор громкости от крепления кнопок громкости.

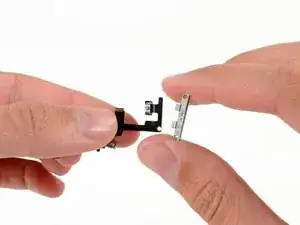

Поднимите и снимите ленточный кабель кнопок питания и громкости.
