Замена правой антенны сотовой связи iPad 3 4G

Рекомендуем очистить микроволновую печь перед началом работ, так как грязь на дне может прилипнуть к нагревательному пакету iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности Вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва горяч до прикосновения.

В ходе ремонта, по мере остывания iOpener, разогревайте его в микроволновой печи дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к его разрыву. Не нагревайте выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если средняя часть iOpener всё ещё слишком горячая для касания, продолжайте использовать его, ожидая дальнейшего остывания перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы не касаться горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте рукавицу для духовки.

Если у Вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипятке.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно разогреть iOpener повторно, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Используйте инструмент для извлечения SIM-карты или разогнутую скрепку, чтобы вытолкнуть лоток SIM.

Выньте лоток SIM из отверстия и извлеките его из iPad.

Если Вы заменяете SIM-карту, выньте её из лотка и установите новую.

Если стекло дисплея треснуло, ограничьте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия лицевой стороны.

Это удержит осколки стекла и добавит прочности при отщёлкивании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться при работе, и Вам может потребоваться использовать металлический монтажный инструмент, чтобы выскрести стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Поскольку во время этой процедуры Вы можете работать с битым стеклом, настоятельно рекомендуем надевать защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, расправив его так, чтобы был хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой разрыв в кольце клея, приблизительно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой уязвимостью.

Выравните инструмент по кнопке отключения звука. Вставьте кончик пластикового монтажного инструмента в зазор между передним стеклом и пластиковой рамкой. Вставьте только самый кончик инструмента, достаточно, чтобы расширить трещину.

Может потребоваться сила, чтобы ввести зажатый кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, расшатывая пластиковый монтажный инструмент взад-вперёд по мере необходимости.

Убедитесь, что инструмент установлен в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Держите кончик пластикового монтажного инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку в зазор прямо рядом с монтажным инструментом.

Удалите пластиковый монтажный инструмент из iPad и протолкните лопатку глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над отделением клея на правой стороне iPad, снова разогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край прогревается iOpener, начните отделять клей от правого края iPad.

Проводите медиатором вдоль края iPad, отделяя клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте аккуратно.

Если вы видите кончик медиатора под передним стеклом, вытащите медиатор немного. Использование медиатора на такой глубине не повредит ничего, но может оставить клейкие следы на ЖК-дисплее.

Возможно, потребуется вернуть разогретый iOpener на правый край iPad по мере отделения клея. Это зависит от того, сколько времени iPad успел остыть во время работы.

Если медиатор застрял в клее, «прокатите» его вдоль боковой стороны iPad, продолжая отделять клей.

Перед тем как вынуть первый медиатор из нижнего угла iPad, вставьте второй медиатор под правый край переднего стекла, чтобы клей не слипся снова.

Повторно разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi‑антенна прикреплена к нижнему правому краю задней крышки iPad винтами и кабелем. Из‑за ориентации антенны необходимо действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам нужно будет отделить клей, крепящий антенну к передней панели, не повредив тонкие элементы, прикрепляющие антенну к нижней части iPad. Следуйте следующим шагам внимательно.

Проведите медиатором вокруг нижнего правого угла iPad, отделяя клей в этой области.

Не проводите медиатор дальше нижнего правого угла. Это может повредить Wi‑Fi‑антенну.

На этом шаге необходимо перемещать медиатор вдоль нижнего правого края передней панели. Wi‑Fi‑антенна очень близко к углу и легко перерезается при неправильном отделении клея.

Не вынимайте медиатор полностью из‑под переднего стекла, а вытяните его немного так, чтобы примерно 1/8" (3 мм) кончика оставалось под стеклом.

Проводите кончиком медиатора вдоль нижнего края iPad, отделяя клей над Wi‑Fi‑антенной.

Как только вы пройдёте мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте медиатор на всю глубину.

Передвигайте медиатор вправо, отделяя клей, крепящий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте отделять клей вдоль нижней части iPad, вытягивая медиатор настолько, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 1/2 дюйма (10 мм), когда медиатор пройдёт мимо кнопки.

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы подогреть клей в области работы.

Не нагревайте iOpener более минуты подряд и всегда выдерживайте как минимум две минуты перед повторным нагревом.

Продолжайте отделять клей по всей длине нижнего края iPad.

На моделях iPad 4 вставляйте медиатор в этой области не глубже 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте медиатор зажатым под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновке и установите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проводите медиатором вдоль верхнего края iPad, немного вытаскивая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой зоне очень толстый, может потребоваться значительная сила. Работайте медленно и осторожно, чтобы не соскользнуть и не пораниться или повредить iPad.

Если клей слишком остыл, верните iOpener на верхний край и продолжайте. Если iOpener охладился слишком сильно, снова разогрейте его.

Если медиатор застревает в клее, «прокатите» медиатор, как показано в шаге 9.

Продолжайте отделять клей вдоль верхнего края iPad и проведите медиатором вокруг верхнего левого угла.

Если клей достаточно разогрет, снимите iOpener с iPad для удобства. Однако если клей всё ещё липкий, снова разогрейте iOpener и положите его на левый край во время работы.

Проведите медиатором вдоль левого края iPad, освобождая клей по ходу движения. Здесь клей тонкий из‑за сенсорного слоя вдоль всей левой стороны. Убедитесь, что медиатор не заглублён слишком сильно (макс. 1/2 дюйма) 10 мм, чтобы не повредить сенсорный слой.

Кабель сенсорного слоя находится примерно в 2" (50 мм) от низа iPad. Прекратите движение медиатора, когда окажетесь приблизительно в 2.25" (60 мм) от низа iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Низ кабеля сенсорного слоя всего в ~1" (25 мм) от низа iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad может снова прилипнуть. В этом случае сдвиньте медиатор под край iPad там, где переднее стекло всё ещё приклеено, и «разрезайте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от корпуса iPad.

Осторожно с оставшимся клеем — используйте медиатор, чтобы отрезать клей, который ещё удерживает переднюю панель.

При сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки с ЖК‑дисплея перед установкой стекла.

Снимите четыре винта Phillips #00 2 мм, крепящие ЖК‑дисплей к алюминиевой раме.

Используя пластиковый инструмент для поддевания или лопатку, приподнимите правый край ЖК‑дисплея и извлеките его из iPad.

Поверните ЖК‑дисплей по его левому краю и положите сверху на переднюю панель.

Будьте осторожны при перемещении ЖК‑дисплея. Шлейф хрупкий и может оборваться при чрезмерном сгибе.

С помощью кончика лопатки отогните кусочек ленты, закрывающий разъём шлейфа ЖК‑дисплея.

Поднимите фиксирующую защёлку ZIF‑разъёма шлейфа ЖК‑дисплея.

Используя пальцы или пинцет, выньте шлейф ЖК‑дисплея из его гнезда на плате.

Если ЖК‑дисплей не включится после подключения ZIF‑разъёма при сборке, возможно, потребуется принудительно перезапустить iPad, удерживая кнопку питания и кнопку «Домой» не менее десяти секунд, пока не появится логотип Apple.

Не касаясь передней части ЖК‑дисплея, поднимите ЖК‑дисплей с передней панели.

С помощью кончика лопатки отогните кусочек ленты, фиксирующей шлейф сенсорного экрана к плате.

Отогните фиксирующую защёлку на обоих ZIF‑разъёмах шлейфов сенсорного экрана.

Используйте плоский конец лопатки, чтобы ослабить клей под шлейфом дигитайзера.

Вытяните шлейф дигитайзера прямо из его гнезд на плате.

Отогните шлейф сенсорного экрана и используйте плоский конец лопатки, чтобы оторвать клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами вытяните шлейф сенсорного экрана из его углубления в алюминиевой рамке.

Снимите переднюю панель с iPad.

Отогните и снимите кусочек электроизоляционной ленты, покрывающий разъём кабеля разъёма для наушников.

С помощью кончика лопатки отогните фиксирующую защёлку на обоих ZIF‑разъёмах, удерживающих кабель разъёма для наушников на плате.

Подденьте плоским концом лопатки кабель в сборке разъёма для наушников, освобождая клей, фиксирующий его к задней алюминиевой рамке.

Вытяните кабель в сборке разъёма для наушников прямо из его гнезда на плате.

Отогните и снимите кусочек ленты, закрывающий ZIF‑разъём кабеля SIM‑платы.

Отогните фиксирующую защёлку на ZIF‑разъёме кабеля SIM‑платы.

С помощью кончика лопатки вытяните кабель SIM‑платы прямо из его гнезда на плате.

Снимите три винта Phillips #00 1.75 мм, крепящие SIM‑плату к алюминиевой раме.

Отодвинув кабель узла гнезда для наушников в сторону, снимите плату SIM с iPad.

При оттягивании кабеля узла гнезда для наушников будьте осторожны, не тяните слишком сильно за гнездо, чтобы не оторвать его.

Отклейте и удалите клейкую ленту, покрывающую узел гнезда для наушников.

Удалите один винт Phillips #0 длиной 2,6 мм, крепящий кабель камеры к узлу гнезда для наушников.

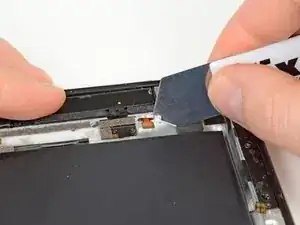

Используя плоский край лопатки, отожмите фронтальную камеру от её разъёма на узле гнезда для наушников.

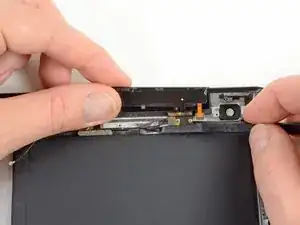

Не вынимая лопатки, сдвиньте лопатку вправо, освобождая клей, удерживающий кабель камеры.

Используя наконечник лопатки, отогните фиксирующий язычок ZIF-разъёма кабеля микрофона.

Вставьте наконечник лопатки под шлейф микрофона и извлеките его из ZIF-разъёма.

Сдвиньте лопатку влево, освобождая клей, удерживающий шлейф микрофона на узле гнезда для наушников.

Используйте плоский край лопатки, чтобы отжать антенный разъёмный кабель из его гнезда на плате узла гнезда для наушников.

Отогните фиксирующий язычок, удерживающий разъём шлейфа кнопок громкости/питания на плате узла гнезда для наушников.

Извлеките шлейф кнопки громкости из его ZIF-разъёма.

Удалите следующие винты с узла гнезда для наушников:

Пять винтов Phillips #0 длиной 2,6 мм

Два широкоголовых винта Phillips #00 длиной 2,2 мм

Два винта Phillips #00 длиной 2,6 мм

Эти винты вкручены под углом в алюминиевую раму. Держите отвертку выровненной с винтом, чтобы не сорвать шлиц.

Держа шлейф узла гнезда для наушников, осторожно потяните узел параллельно iPad в направлении низа устройства.

Схватив узел гнезда для наушников обеими руками, извлеките узел из iPad, следя за тем, чтобы ни один кабель не зажался.

При наличии удалите кусочки изоленты, закрывающие Wi‑Fi антенну, кабель динамика и кабель док-коннектора.

Отключите следующие разъёмы от их гнёзд на плате логики:

Кабель Wi‑Fi антенны

Кабель разъёма динамика

Кабель док-коннектора

Убедитесь, что вы поддеваете снизу сам разъём, а не гнездо. Поддевание гнезда может привести к серьёзному повреждению.

Снимите семь винтов, крепящих плату логики к задней алюминиевой панели.

Шесть винтов Phillips #00 длиной 2,1 мм

Один винт Phillips #00 длиной 2,5 мм

Переверните плату логики, следя за кабелями, которые могут зацепиться.

Используя наконечник лопатки, снимите три антенных разъёма с их гнёзд на плате логики.

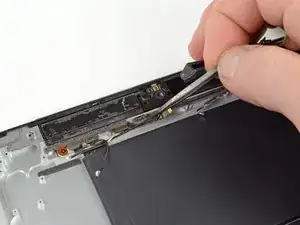

Используйте наконечник iSesamo или край пластиковой открытия, чтобы удалить металлическую ЭМИ-ленту, покрывающую антенный кабель.

При удалении ЭМИ-ленты с самого кабеля убедитесь, что iSesamo скользит между лентой и кабелем, а не между кабелем и алюминиевым корпусом.

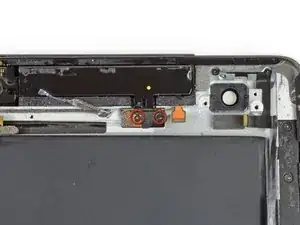

Удалите два винта Phillips #00 длиной 1,75 мм, крепящих антенну к алюминиевой рамке.

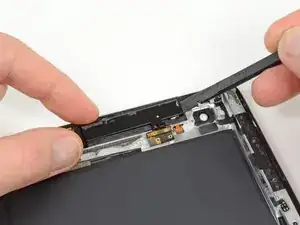

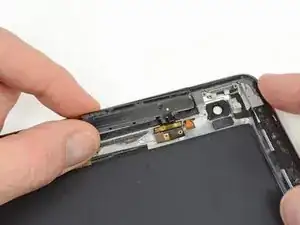

Используя пальцы или лопатку, приподнимите антенну из её гнезда, поворачивая её в сторону низа устройства.

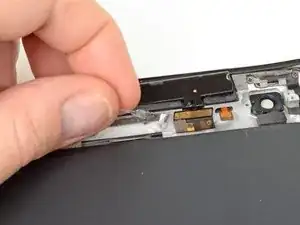

Убедитесь, что оранжевый шлейф полностью проходит через отверстие в алюминиевой рамке.

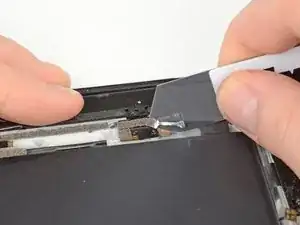

Вставьте плоский край лопатки под клейкую ленту, закрепляющую антенный кабель на алюминиевой рамке.

Сдвиньте кабель влево, освобождая клей.

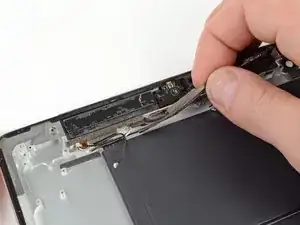

Держа антенный кабель крепко пальцами, снимите кабель с алюминиевой рамки.

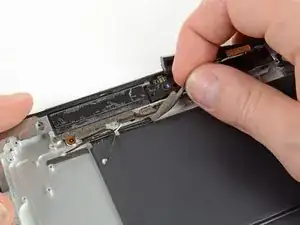

Следя за возможными зацеплениями кабелей, удалите антенну из iPad.
