Замена ЖК-экрана Acer Iconia B1-711

Выключите планшет.

Извлеките SIM‑ и/или карту памяти.

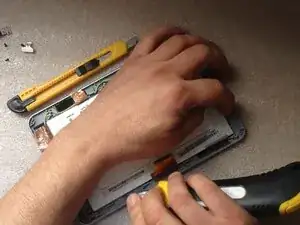

Начните открывать корпус рядом с кнопками регулировки громкости. Лучше использовать пластиковый инструмент для вскрытия, чтобы не повредить крышку.

При подъёме крышки будьте осторожны, чтобы не порвать кабель динамика в правом нижнем углу.

Отключите кабель динамика от платы.

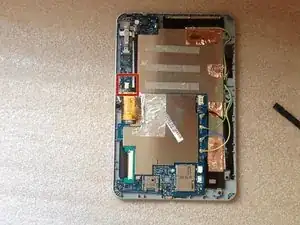

Перед выполнением любых действий отключите аккумулятор.

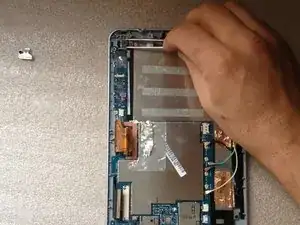

Длинным пластиковым инструментом аккуратно оторвите аккумулятор от металлического экрана LCD.

Литий‑ионный аккумулятор — 3.8 В, 2710 мА·ч

Открутите 2 винта с крестообразным шлицем (Phillips).

Отключите и снимите гибкий кабель платы аудиоразъёма.

Снимите плату с разъёмом аудио.

Снимите гибкий кабель аудиоразъёма.

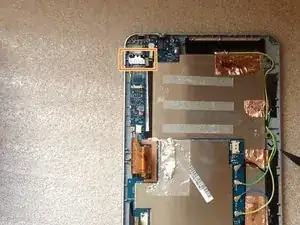

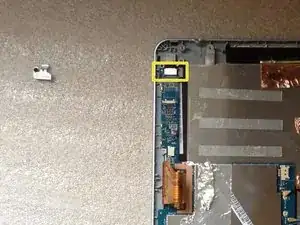

Снимите металлическую пластину, расположенную над разъёмом камеры.

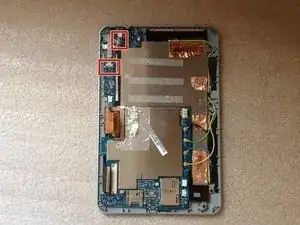

Отключите гибкий кабель камеры.

Снимите камеру.

Снимите ленту с микрофона.

Отключите провода микрофона и извлеките микрофон.

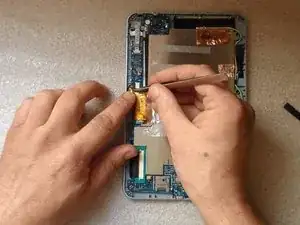

Снимите зелёную резиновую накладку и отключите гибкий кабель сенсорного экрана.

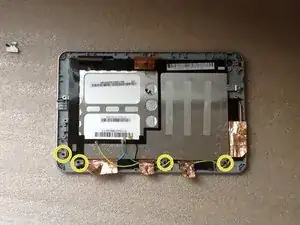

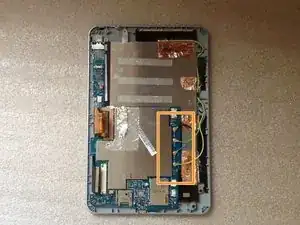

Отключите 4 коаксиальных антенных кабеля (Wi‑Fi, GPS, 3G).

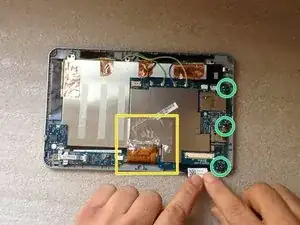

Осторожно отвлейте металлическую фольгу от гибкого кабеля LCD‑экрана.

Снимите 3 винта с крестообразным шлицем (Phillips).

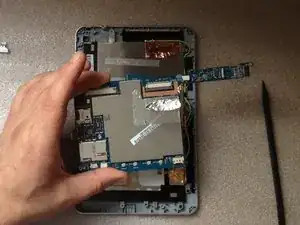

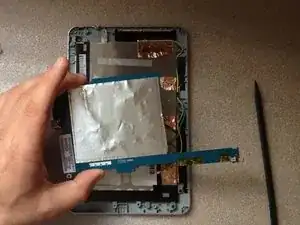

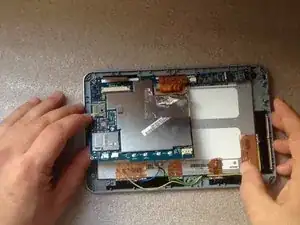

Подденьте плату со стороны разъёма аккумулятора и поверните её вокруг разъёма дисплея на 360 градусов.

Будьте осторожны с гибким кабелем!

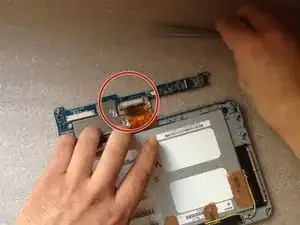

Отключите гибкий кабель LCD‑экрана.

Это логическая плата.

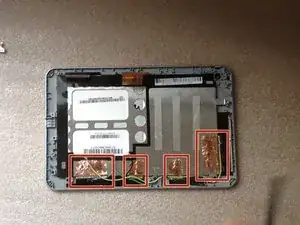

Осторожно отвлейте металлическую фольгу от экранного щита.

Снимите 4 винта с крестообразным шлицем (Phillips).

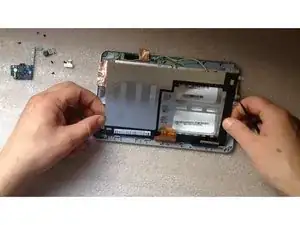

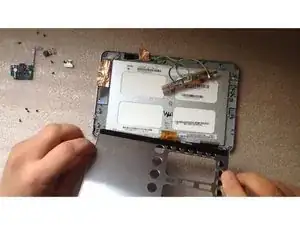

Поднимите экранный щит с одного края и откройте его как дверь, затем снимите.

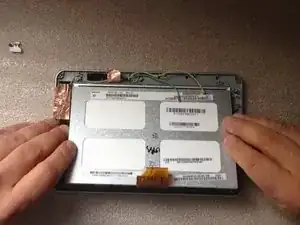

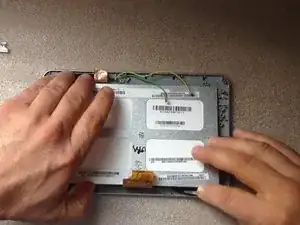

LCD‑экран удерживается в металлической рамке экрана несколькими фиксирующими защёлками.

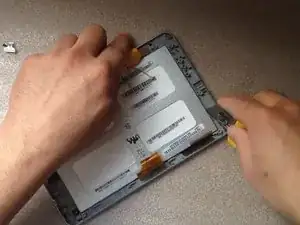

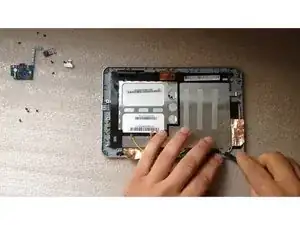

Очень осторожно, используя инструмент с острым краем, освободите экран с одной стороны.

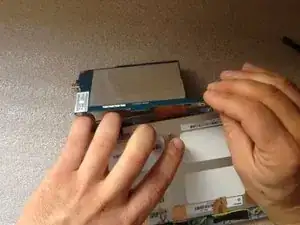

Поднимите дисплей и извлеките его.
