Замена материнской платы Dopo Double Power 7
Используйте это руководство для замены материнской платы в вашем Dopo Double Power 7.
Рабочая материнская плата имеет решающее значение, поскольку она является компонентом, который содержит все аппаратные средства, позволяющие вашему устройству работать, такие как устройства хранения, процессор и блок питания.
Если вы испытываете проблемы, такие как отсутствие питания, случайные ошибки или сбои, возможно, вам потребуется заменить материнскую плату вашего Dopo Double Power.
Навык, который может понадобиться для этого ремонта, — пайка.
Шаг 1
Задняя панель закреплена к переднему корпусу и ее можно просто поддеть, не повредив.
Шаг 2
Осторожно вставьте пластиковый инструмент для открытия между швом, разделяющим обе половины планшета.
Шаг 3
Проведите пластиковым инструментом вдоль шва, ищите зажимы и приподнимите заднюю панель.
Шаг 4
Задняя панель должна полностью снять.
Шаг 5

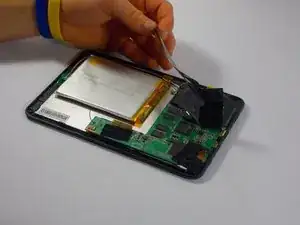

Удалите любую статическую ленту, закрывающую материнскую плату.
Шаг 6

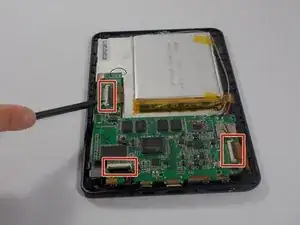

Используя плоский конец лопатки или пинцета, отключите три кабеля, подключенные к материнской плате.
Кабели можно отключить, подняв черную часть разъема, как показано стрелкой.
После поднятия рычага аккуратно потяните за кабель, чтобы извлечь его.
Шаг 7

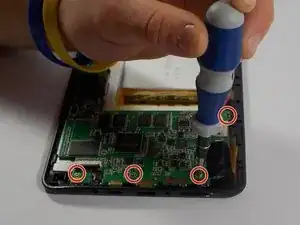

Используя отвертку Phillips размер 0, удалите четыре винта, крепящие материнскую плату.
Шаг 8

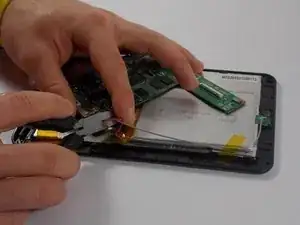

Используя бокорезы, отрежьте красные, черные и серые провода.

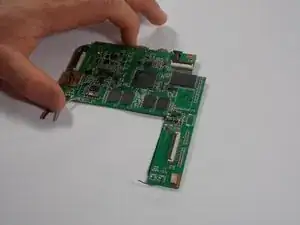

Материнскую плату теперь можно удалить.
Оставьте достаточно провода для повторной пайки, если это возможно.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
