Замена дигитайзера Dopo Double Power 7

Камера приклеена лентой.

Используйте плоский конец лопатки, чтобы отсоединить кабель фронтальной камеры от разъёма на материнской плате.

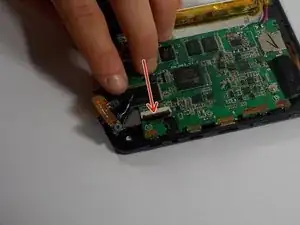

Наш кабель был предварительно перерезан, но ваш можно отсоединить, подняв чёрную часть разъёма, как показано стрелкой, и вытащив кабель.

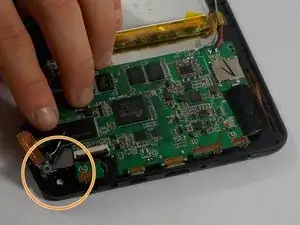

Просто отведите ленту назад и снимите камеру.

Используйте крестовую отвертку Phillips размером 0.

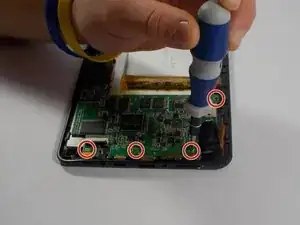

Удалите четыре винта, удерживающие материнскую плату на месте.

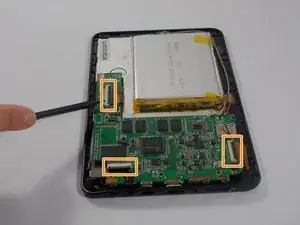

Используя плоский конец лопатки или пинцет, отсоедините три кабеля, подключённые к материнской плате.

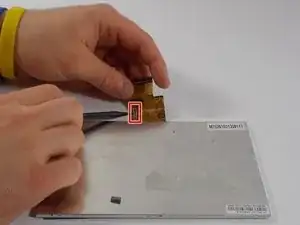

Кабели можно отсоединить, подняв чёрную часть разъёма.

После подъёма рычага вытащите кабель, аккуратно потянув за него.

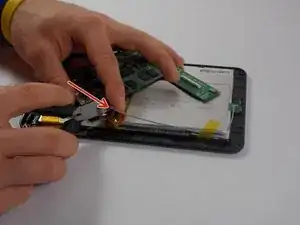

Используя кусачки, перережьте только серый провод.

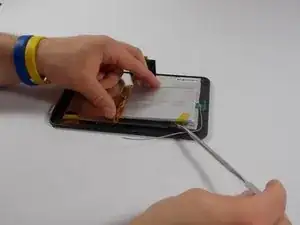

Используя металлическую лопаточку, аккуратно отодвиньте аккумулятор от дигитайзера.

Будьте осторожны, чтобы не повредить аккумулятор.

На этом этапе аккумулятор и материнская плата всё ещё будут соединены, хотя это не показано на изображении.

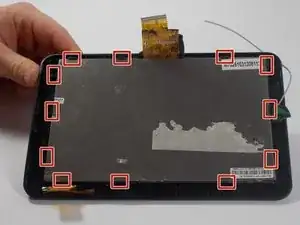

Лучший способ снять дигитайзер — использовать пластиковый инструмент и отогнуть защёлки, чтобы он вышел.

Действуйте аккуратно и не ломайте защёлки.

Для подключения нового дигитайзера потребуется пайка.

Любые оставшиеся провода от старого дигитайзера необходимо удалить с материнской платы.

Будьте осторожны, чтобы не обжечься и не повредить материнскую плату, провода или новый дигитайзер при пайке.

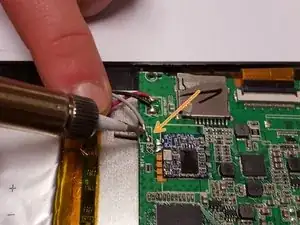

Припаяйте новый дигитайзер к точке пайки, показанной на изображении.

С помощью стрипперов зачистите конец серого провода, подключённого к новому дигитайзеру, примерно на 1/8".

Припаяйте серый провод к точке пайки на материнской плате, как показано на изображении.
