Замена материнской платы планшета X-Treme Generation 2
Перед началом убедитесь, что у вас есть все необходимые детали и инструменты для этого руководства по замене. Данное руководство посвящено замене материнской платы для планшета X-Treme Generation 2. При необходимости используйте защитные очки и перчатки.
Шаг 1

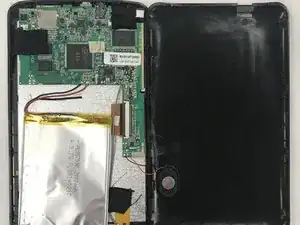

Снимите крышку с задней части планшета. Используя инструмент для подъема, подденьте крышку корпуса. Начинайте с верхнего угла, работая вокруг краев, пока крышка не отсоединится от корпуса.
Шаг 2

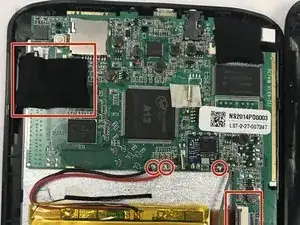

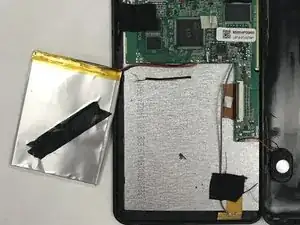

Найдите и отсоедините все соединения материнской платы. Удалите соединения, оставив компоненты на местах от батареи, камеры, заземляющего провода, пластиковых соединений у разъема для зарядки и 512 МБ DDR3 SDRAM.
Удалите соединения, используя паяльник и отсос для олова, чтобы удалить имеющиеся припаянные соединения.
Шаг 3

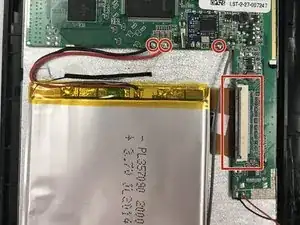

Замена неисправной материнской платы на рабочую: Повторно подключите соединения к батарее, камере, заземляющему проводу, пластиковым соединениям у разъема для зарядки и 512 МБ DDR3 SDRAM.
Повторно подключите соединения, припаивая их обратно к материнской плате с помощью паяльника.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
