Замена аккумулятора XTouch CT-230141

Данное руководство объясняет пошагово, как разобрать планшет. Этот планшет мало известен из-за своей общей марки.

Он оснащен двухъядерным процессором A20.

Экран HD размером 7 дюймов.

Оперативная память 1 ГБ DDR3 и встроенная память 16 ГБ, расширяемая с помощью карты SD.

Шаг 1

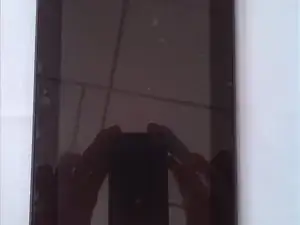

Планшет xtouch 230141

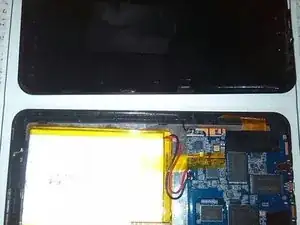

Вставьте плоский пластиковый предмет, чтобы отделить заднюю крышку от рамки экрана.

Будьте осторожны при использовании предмета, чтобы случайно не повредить шлейф материнской платы.

Отделите защитные наклейки, которые защищают шлейфы данных.

Не тяните слишком сильно за наклейки, так как это может случайно оторвать электронные компоненты.

Найдите пять винтов и отвинтите их.

Используйте отвертку Torx.

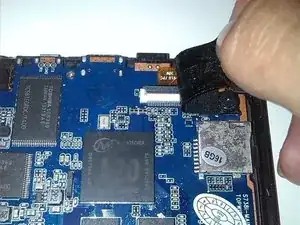

Отключите шлейфы данных.

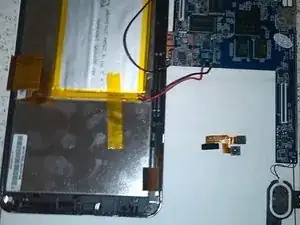

Осторожно извлеките переднюю и заднюю камеры, расположенные в верхнем правом углу.

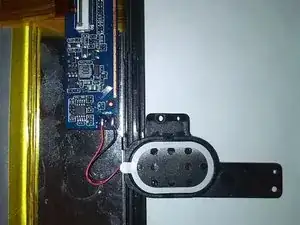

Осторожно извлеките материнскую плату, отключая провода от аккумулятора и динамиков.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
